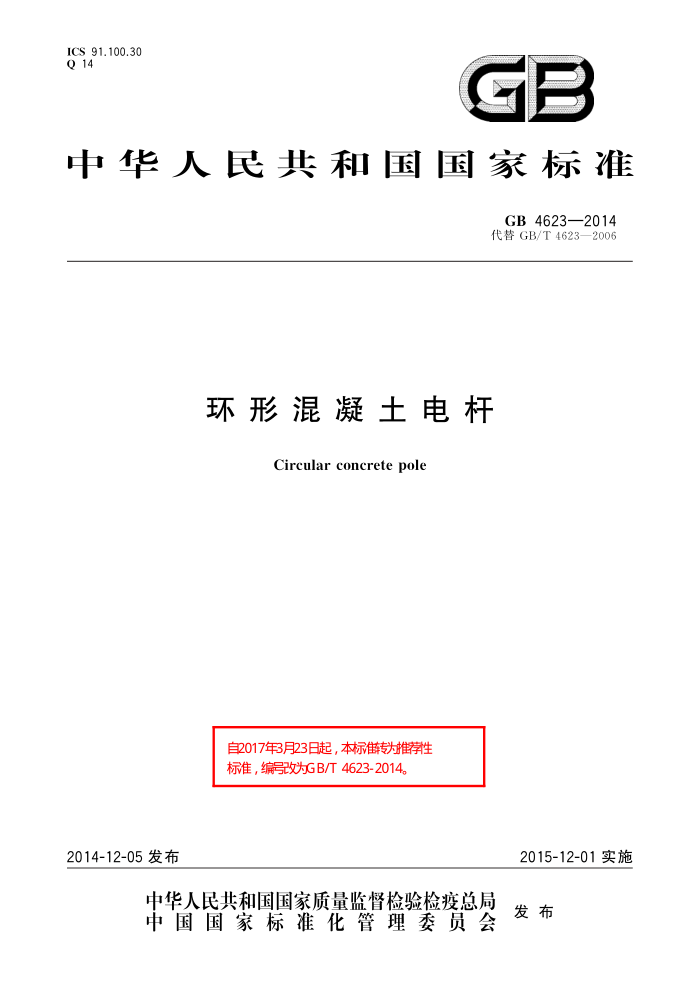

ICS 91.100.30 Q 14
GB
中华人民共和国国家标准
GB 4623—2014 代替GB/T4623—2006
环形混凝土电杆
Circular concretepole
自2017年3月23日起，本标转为推荐性标准，编号改为GB/T4623-2014。
2014-12-05发布
2015-12-01实施
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB 4623—2014
目 次
前言范围
规范性引用文件 3 术语和定义
2
分类原材料及构造技术要求试验方法· 检验规则·
11
6
14
15
9 标志 10 贮存及运输 11产品合格证附录A（资料性附录）锥形杆主要杆段系列示意图附录B（规范性附录）电杆力学性能试验方法
17 18
18
20
21 根居中华人民共和国国家标准公告（2017年第7 号和强韩制性标准整合精简结论，本标准自2017 年3月23日起，转为推荐性标准，不再强韩行。
GB 4623—2014
前言
本标准第6.4条、第6.5.1条、第6.5.2条、第6.5.3条、第6.5.5条为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T4623一2006《环形混凝土电杆》。 本标准与GB/T4623一2006的主要差异如下：
由推荐性标准改为强制性标准；调整了部分规范性引用文件（见第2章，2006年版的第2章）；
-
一修改了电杆的规格系列（见表1、表2、表3、表4、表5、表6，2006年版的表1、表2、表3、表4、 表5)；修改了部分原材料和构造要求（见第5章，2006年版的第5章）；一增加了混凝土质量控制的规定（见6.1.3）；一增加了电杆出厂时，混凝土抗压强度的规定（见6.1.4)；修改了钢板圈（或法兰盘）与杆身结合面漏浆环向及纵向长度的规定（见表7，2006年版的
一
表6); 一增加了在开裂检验弯矩下，杆长大于15m小于或等于18m锥形杆挠度的规定（见6.5）；
S40
增加了锥形杆主要杆段系列示意图（见附录A）。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：苏州混凝土水泥制品研究院有限公司、徐州三元杆塔有限公司。 本标准参加起草单位：中国电力科学研究院、中国铁道科学研究院、国家水泥混凝土制品质量监督
检验中心、山东电力管道工程公司、宜昌昌耀水泥制品有限责任公司、湖南省电力线路器材厂、潍坊潍菱水泥制品广、浙江永达电力实业股份有限公司、肥城鲁泰科技有限公司、无锡华润实业公司、山东中能杆塔有限公司、北海精一混凝土制品有限责任公司、上海电力线路器材有限公司、江苏金桥建材有限公司、 北票电力电杆制造有限公司、湖北中南管道有限公司、中国能源建设集团陕西银河电力线路器材有限公司、唐山华通水泥制品有限公司、浙江飞剑电力器材有限公司、河南鼎力杆塔股份有限公司、贵州长通电力线路器材有限公司、江西华电电力设备有限公司、吉林电力管道工程总公司、江苏戴园建材集团有限公司、常州腾远电杆有限公司、常州市美华电杆有限公司、合肥海银杆塔有限公司、阜阳市志诚水泥制品有限公司、重庆市川能水泥制品有限公司、佛冈龙清电力器材有限公司、高邮市宏泰电杆有限公司、临沂通泰电线杆有限公司、重庆蓬盛水泥制品有限公司、衡水永丰水泥制品有限责任公司、苏州市相城区星火水泥电杆广、汤阴县环宇电力电杆有限责任公司、当涂县力恒金属制品股份合作公司、大连鸿瑞电力设备制造有限公司、泰州海恒建材机械有限责任公司，
本标准主要起草人：沈丽华、单庆威、李振福、魏齐威、田华、官庆祥、吴赤球、李长春、吉星、张海庆、
陈卫国、郭志涛、童勇、张刚强、朱茂慧、沈建光、李怀忠、张怀新、高颖、王春蓉。
本标准所代替标准的历次版本发布情况：
GB396—1984、GB396—1994; —GB4623—1984、GB4623—1994、GB/T4623—2006。
1 GB4623—2014
环形混凝土电杆
1范围
本标准规定了环形混凝土电杆的术语和定义、分类、原材料及构造、技术要求、试验方法、检验规则、 标志、贮存及运输、产品合格证等内容。
本标准适用于电力电杆、通讯电杆、照明支柱、信号机柱等（不包括电杆的其他组成部分，如横担、卡
盘、底盘等配件）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T 700 碳素结构钢 GB 748 抗硫酸盐硅酸盐水泥 GB 1499.1 钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB/T 5223 预应力混凝土用钢丝 GB/T 5224 预应力混凝土用钢绞线 GB 8076 混凝土外加剂 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB 50010 混凝土结构设计规范 GB/T 50081 普通混凝土力学性能试验方法标准 GB/T 50107 混凝土强度检验评定标准 GB 50164 混凝土质量控制标准 GB 50204 混凝土结构工程施工质量验收规范 GB 50205 钢结构工程施工质量验收规范 JC/T540 混凝土制品用冷拨低碳钢丝 JGJ 18 钢筋焊接及验收规程 JGJ 63 混凝土用水标准
3术语和定义
下列术语和定义适用于本文件。
3.1
钢筋混凝土电杆 reinforced concrete pole 纵向受力钢筋为普通钢筋的混凝土电杆。
1 GB 4623—2014
3.2
预应力混凝土电杆 prestressed concrete pole 纵向受力钢筋为预应力钢筋的混凝土电杆，抗裂检验系数允许值[。=1.0。
3.3
部分预应力混凝土电杆 partially prestressed concrete pole 纵向受力钢筋由预应力钢筋与普通钢筋组合而成或全部为预应力钢筋的混凝土电杆，抗裂检验系
数允许值[=0.8。 3.4
裂缝 crack 电杆外表面有伸人混凝土内部的缝隙。
3.5
漏浆 leakage 电杆外表面因水泥浆流失而露出集料。
3.6
露筋 5exposedsteel 电杆内部的钢筋未被混凝土包裹而外露。不包括电杆端部的纵向预应力钢筋头。
3.7
塌落 slump 电杆内壁混凝土成块状脱落。 蜂窝 honeycomb 电杆外表面因漏浆或缺少水泥砂浆及其他因素而引起的蜂窝状空洞。 麻面 pittedsurface 电杆外表面呈现的密集微孔。 粘皮 peeling 电杆外表面的水泥浆层被模具粘去后留下的粗糙表面。
3.8
3.9
3.10
3.11
龟纹 plasticcrack 电杆外表面呈现出无整齐边缘和明显深度的龟背状纹路，
3.12
水纹 watergraining 电杆外表面湿润时呈现出微细的、水分蒸发后随之消失的纹路。
4分类
4.1产品按外形分为锥形杆（代号为Z)和等径杆（代号为D)两种，见图1；产品按不同配筋方式分为钢筋混凝土电杆（代号为G）、预应力混凝土电杆（代号为Y）和部分预应力混凝土电杆（代号为BY）三种，锥形杆和等径杆均有整根杆和组装杆。锥形杆的主要杆段系列参照附录A。
2
