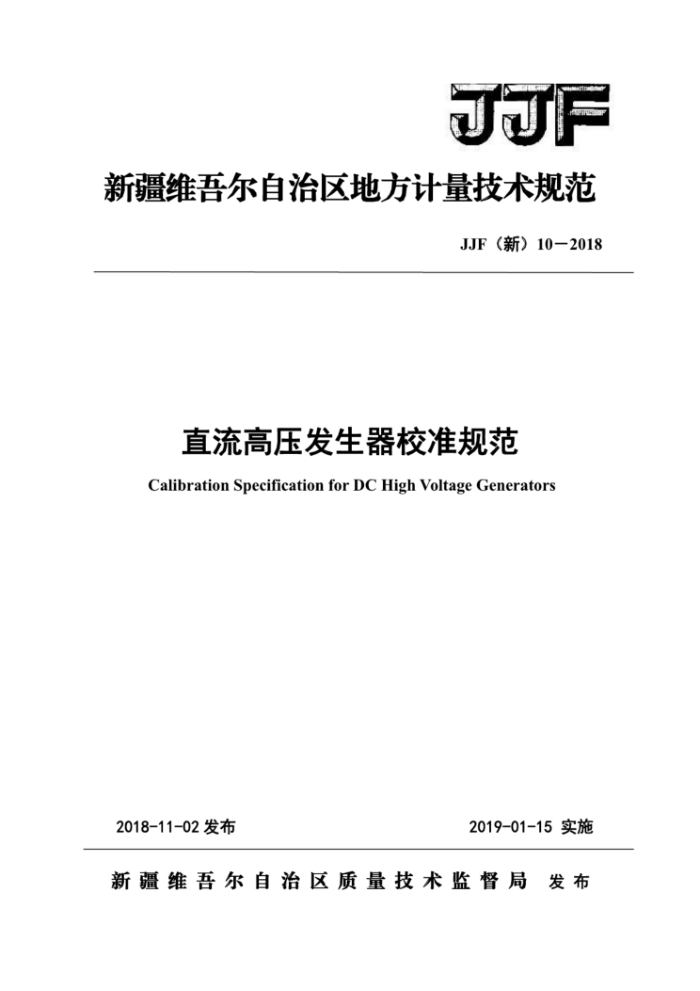

JJF
新疆维吾尔自治区地方计量技术规范
JJF（新）10一2018
直流高压发生器校准规范 Calibration Specification for DC High Voltage Generators
2018-11-02发布
2019-01-15实施
新疆维吾尔自治区质量技术监督局发布 小JF（新）10—2018
直流高压发生器校准规范 Calibration Specification for DC High Voltage Generators
JJF（新）10—2018
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JF（新）10—2018
本规范主要起草人：
史鹏飞（新疆维吾尔自治区计量测试研究院）
倪大志（新疆维吾尔自治区计量测试研究院）
参加起草人：
罗雪芳（新疆维吾尔自治区计量测试研究院）轩茜茜（新疆维吾尔自治区计量测试研究院）
杰恩斯·木卡依（新疆维吾尔自治区计量测试研究院） JJF(新)10—2018
目录
引 言 1 范围 2 引用文件.. 3 概述， 4 计量特性. 4. 1 直流电压... 4. 2 直流泄漏电流. 4. 3 整定电压. 5 校准条件.. 5. 1 环境条件. 5. 2 测量标准及其他设备. 6 校准项目和校准方法， 6. 1 外观及工作正常性检查. 6. 2 直流电压， 6.3 直流泄漏电流. 6. 4 整定电压. 7 校准结果 7. 1 校准记录.. 7. 2 校准证书.. 8 复校时间间隔，附录A 直流高压发生器校准原始记录格式. 附录B 直流高压发生器校准证书的内容. 附录C 直流高压发生器输出电压测量不确定度评定附录D 直流高压发生器泄漏电流测量不确定度评定
II
-
2
2
..2
2
3
3
3
4
4
4
4
b
..6
..13 JF（新）10-2018
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJG795-2016《耐电压测试仪检定规程》、JJF1517-2015《非接触式静电电压测量仪校准规范》等文件的基础上，结合国内直流高压发生器的质量控制现状制订。
本规范为首次发布。
II JJF（)10-2018
直流高压发生鑫校准规范
1范围
本规范适用于输出电压200kV以内，直流泄漏电流在10mA以内，便携式直流高电压发生器、及各种直流高压发生器装置的校准。
2引用文件
本规范引用下列文件： GB/T16927高电压试验技术（egVIEC60060） GB/T2900.19-1994电工术语高电压试验技术和绝缘结合 GB/T16927.1-1997高电压试验技术第一部分：一般试验要求 GB/T16927.1-1997高电压试验技术第二部分：测量系统 GJB/J2658-19961-100kV直流高压标准源检定规程 DL/T848.1-2004高压试验装置通用技术条件第1部分：直流高压发生器凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范，
3概达
直流高压发生器常用于提供直流高压源，用来检测电力器件的电气绝缘强度和泄漏电流，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门，对氧化锌避雷器、 电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。直流高压发生器的工作原理是首先将220V工频交流电压整流，然后经过电容滤波得到直流电压，接着将该直流电压逆变成频率大约为几十干赫兹的交流方波电压，最后利用高频升压器将该交流方波升压后经倍压整流电路输出直流高压。
4计量特性
4.1直流电压
电压范围：1kV200kV；最大允许误差：士0.5%～士5.0%。
- JJF（）)10-2018
4.2直流泄漏电流
电流范围：1mA~10mA；最大允许误差：土0.5%土5.0%。
4.3整定电压
电压范围：1kV～200kV：最大允许误差：土0.5%~土5.0%。 注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
5校准条件
5.1环境条件
a）环境温度：20℃土5℃。 b）相对湿度：≤75%。 b）周围无影响测量的强电磁场。 d）有接地线，且接地电阻小于4Q e）被校直流高压发生器四周与其高度相等的范围内应无其他杂物体：高压引线不
应起电晕。 5.2测量标准及其他设备 5.2.1直流标准电阻分压器
电压测量范围不小于被检直流高压发生器的额定输出范围，最大允许误差不超过
被检直流高压发生器输出电压最大允许误差的1/3。 5.2.2标准直流电压表
直流电压测量上限不小于20V，直流电压测量最大允许误差不超过土0.1%，标
准直流电压表的输入电阻值应不低于直流高压分压器输出电阻的10/（a%）倍（a为所匹配直流高压分压器的准确度等级的数值）。
也可以使用符合上述要求的数字多用表代替标准直流电压表，
5.2.3标准直流电流表
直流电流测量范围不小于被检直流高压发生器的额定输出范围，最大允许误差不超过被检直流高压发生器输出电流最大允许误差的1/3。
也可以使用符合上述要求的数字多用表代替标准直流电流表，
2
