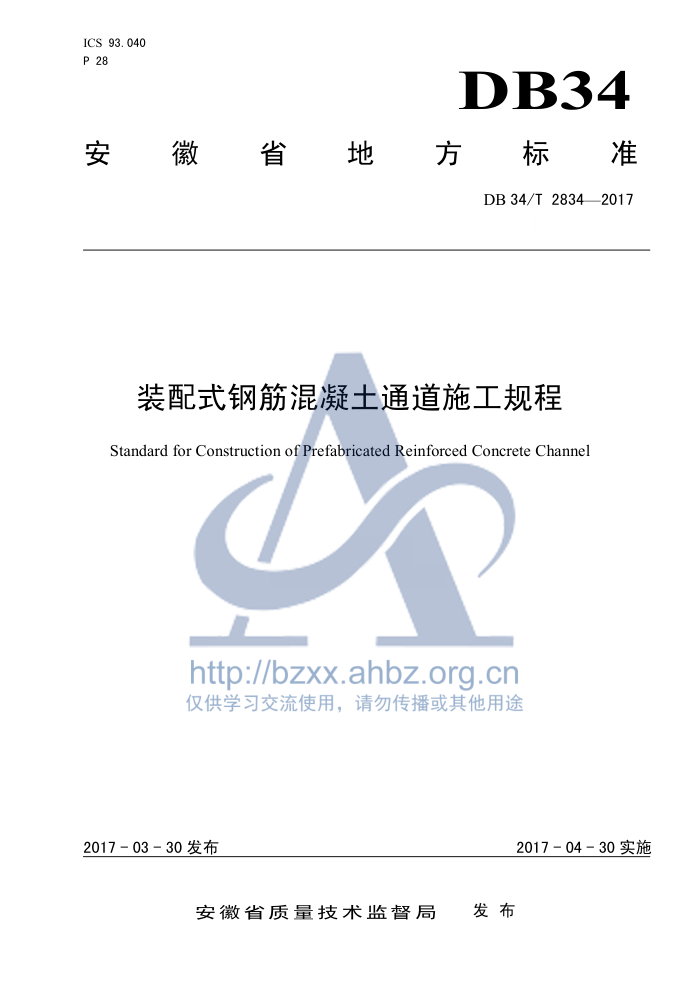

ICS 93.040 P 28
DB34
安徽省地 國方時 電标准
DB34/T28342017
装配式钢筋混凝土通道施工规程
Standard for Construction of Prefabricated Reinforced Concrete Channel
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2017-03-30发布
2017-04-30实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 28342017
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准提出单位：安徽省交通控股集团有限公司。 本标准归口单位：安徽省交通运输厅。 本标准起草单位：安徽省交通控股集团有限公司、同济大学、安徽省交通规划设计研究总院股份有
限公司、安徽省交通建设工程质量监督局、安徽省经工建设集团有限公司。
本标准主要起草人：胡可、杨晓光、陈发根、郑建中、曹光伦、李润清、石雪飞、姚春江、蔡兵、 黄志福、阮欣、刘志权、王吉双、王胜斌、董阁、段海澎、张其云、马祖桥、吴建民、王宏斌、王凯。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T28342017
装配式钢筋混凝土通道施工规程
1范围
本标准规定了装配式钢筋混凝土通道的术语和定义、一般规定、构件预制、通道拼装、质量检验评定等要求。
本标准适用于以《公路桥涵设计通用规范》按小桥、涵洞分类的装配式钢筋混凝土通道的施工与质量检验评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGD60公路桥涵设计通用规范 JTG/TF50公路桥涵施工技术规范 JTGF80/1-2012公路工程质量检验评定标准第一册土建工程
3术语和定义
下列术语和定义适用于本文件
3. 1
装配式钢筋混凝土通道prefabricated reinforced concrete channel 种采用工厂制造和现场拼装工艺建造的钢筋混凝土涵洞或小桥类构造物，按截面形状可分为装配
式钢筋混凝土管型通道和装配式钢筋混凝土箱型通道两种型式（见图1）
http頭bzxx.ahbz.org.cn顶板
流使摄缝读维
铰接缝
铰接缝
Bk S;
R H Si
-侧墙
侧墙
侧墙
Hk
侧墙
底板
底板
（b）箱型通道
（a）管型通道
图1 装配式钢筋混凝土通道示意图
1
