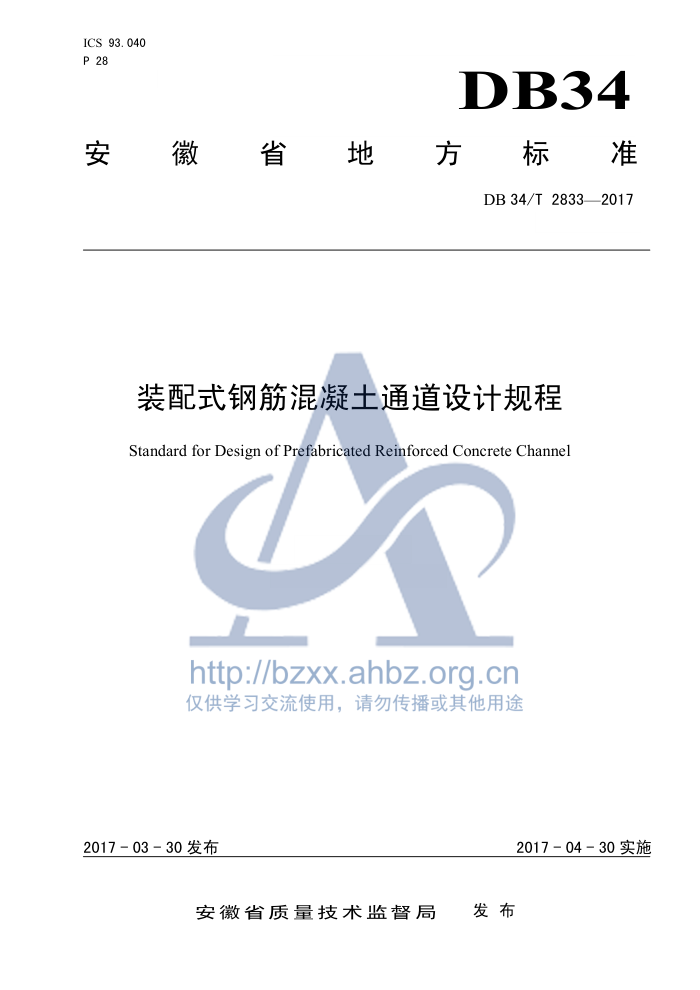

ICS 93.040 P 28
DB34
安徽省地 國方時 電标准
DB34/T2833—2017
装配式钢筋混凝土通道设计规程
Standard for Design of Prefabricated Reinforced Concrete Channel
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2017-03-30发布
2017-04-30实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 2833—2017
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准提出单位：安徽省交通控股集团有限公司。 本标准归口单位：安徽省交通运输厅。 本标准起草单位：安徽省交通控股集团有限公司、同济大学、安徽省交通规划设计研究总院股份有
限公司、安徽省交通建设工程质量监督局。
本标准主要起草人：胡可、杨晓光、陈发根、郑建中、曹光伦、李润清、石雪飞、姚春江、蔡兵阮欣、刘志权、王吉双、王胜斌、董阁、陈修和、张其云、马祖桥、吴建民、王宏斌、王凯。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T2833—2017
装配式钢筋混凝土通道设计规程
1范围
本标准规定了装配式钢筋混凝土通道的术语和定义、符号、材料、总体设计、主体设计、洞口设计、 拼接设计、附属设施及附属工程设计、作用、结构计算等要求。
本标准适用于以《公路桥涵设计通用规范》按小桥、涵洞分类的装配式钢筋混凝土通道的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGBO1公路工程技术标准 JTG D60 公路桥涵设计通用规范 JTG D61 公路亏工桥涵设计规范 JTG D62 公路钢筋混凝土及预应力混凝土桥涵设计规范
3术语和定义
下列术语和定义适用于本文件
3. 1
装配式钢筋混凝土通道（简称通道）prefabricated reinforced concretechannel 种采用工厂制造和现场拼装工艺建造的钢筋混凝土涵洞或小桥类构造物，按截面形状可分为装配
式钢筋混凝土管型通道（本规程简称管型通道）和装配式钢筋混凝土箱型通道（简称箱型通道）两种型式（见图1）
http顶板bzxx.ahbz.org.Oi板
充镀耀，铰请
铰接缝
铰接缝
Bk Hx S
一侧墙
侧墙
一侧墙
H
侧墙
S
底板
底板
（b）箱型通道
（a）管型通道
图1装配式钢筋混凝土通道示意图
1
