ICS 77.160
YS
H16

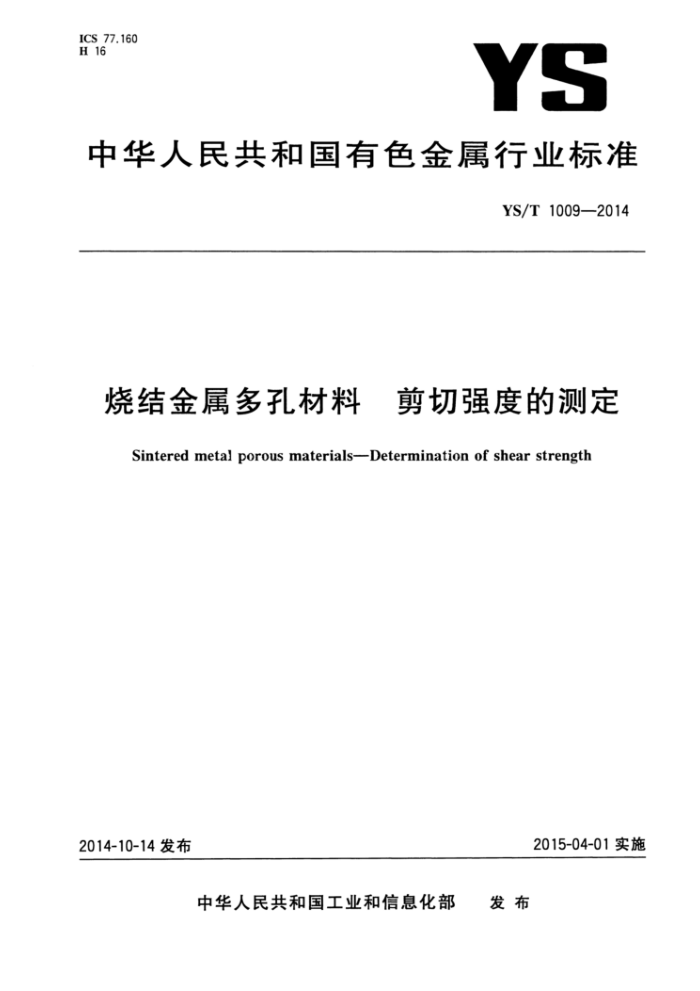

中华人民共和国有色金属行业标准
YS/T1009-2014
烧结金属多孔材料 剪切强度的测定
Sintered metal porous materials--Determination of shear strength
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 YS/T10092014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：西北有色金属研究院、西安宝德粉末冶金有限责任公司。 本标准主要起草人：谈萍、陈金妹、汤慧葬、王建永、衰英、汪强兵、杨保军、皮艳霞。
I YS/T1009—2014
烧结金属多孔材料 剪切强度的测定
1范围
本标准规定了烧结金属多孔材料剪切强度的检测方法。 本标准适用于粉末冶金方法生产的烧结金属多孔板材剪切强度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准
3方法提要
在烧结金属多孔板材上取片样，对片样从上往下施加轴向外力直至试样剪切断裂，根据多孔试样承受的最大压力和多孔试样切口侧壁的截面积计算出的强度即为烧结金属多孔材料的剪切强度。如图1 所示。
冲头
剪切试样
庭座
图1剪切性能测试示意围
4试样
试样为片状，直径d为60mm，厚度h为烧结金属多孔板材的厚度。样品平整，无油污、刮衰、裂纹及毛期。
5夹具
夹具主要由冲头、对中件和底座组成。选择合适的钢材加工夹具，冲头的硬度为60HRC~
1 YS/T10092014 64HRC，对中件和底座的硬度为56HRC~60HRC。根据烧结金属多孔板材试样的规格选择@30mm 的冲头，冲头、对中件与凹槽相互之闻的配合为间隙配合，如图2所示。
单位为毫米
De D D
冲头
对申件
H.
剪奶试样
Ha
D d Da D
底座
说明： d 孔 Ds Di Dz D: 底座的外径，D，=90，公差为二， D: -对中件回横的直径，D，=D：，公差为+g"； Ds 对中件的外径，Ds=100~120； H. 冲头的高度，H。>Hs十h十H H 对中件的高度，H=H十十10； Hz 底座凹槽的深度，H，=3 Hs 底座的高度，Hg30； H. 对中件凹槽到底部的高度，H=20。
烧结金属多孔板剪切测试样的直径，d=60；烧结金属多孔板的厚度；冲头的直径，D。=30二；对中件与底座的内径，D；-30*" 底座凹槽的直径，D，63
图2剪切夹具组成图
6设备
用于剪切试验的试验机，能够满足静态加载条件，试验机应有足够的刚性，在其压力负荷范围内，不
产生失稳。试验机的测力系统应按照GB/T16825.1进行校准，其准确度应为0.5级或优于0.5级。
2 YS/T1009-2014
7试验步骤
7.1采用相应精度的量具测量试样的厚度h。 7.2 将试样放入夹具的底座凹槽中，移动到材料试验机压盘上准备剪切试验。 7.3 3试样准备就绪后，设置加载速度为0.5mm/min~2mm/min进行测试。对冲压棒缓慢施加压力，施力方向应在同一中心线上。 7.4 试样断裂时停止试验，卸载，记录断裂时压断力的实测值F。
8 结果计算
烧结金属多孔材料的剪切强度按式(1)计算：
FF T =
**(1)
A=元D.h
式中： T一一剪切强度（压断力除以试样剪切面积），单位为牛顿每平方毫米（N/mm）； F压断力（烧结金属多孔试样在断裂时的压力），单位为牛顿(N)； A试样剪切面积，单位为平方毫米（mm*）。
9 试验报告
试验报告应包括下列内容： a) 鉴定测试样品所需的所有细节； b) 所用仪器类型； c) 测试结果； d) 本标准未规定的操作； e) 影响测试结果的因素； f) 本标准号。 Vso""uw! si
