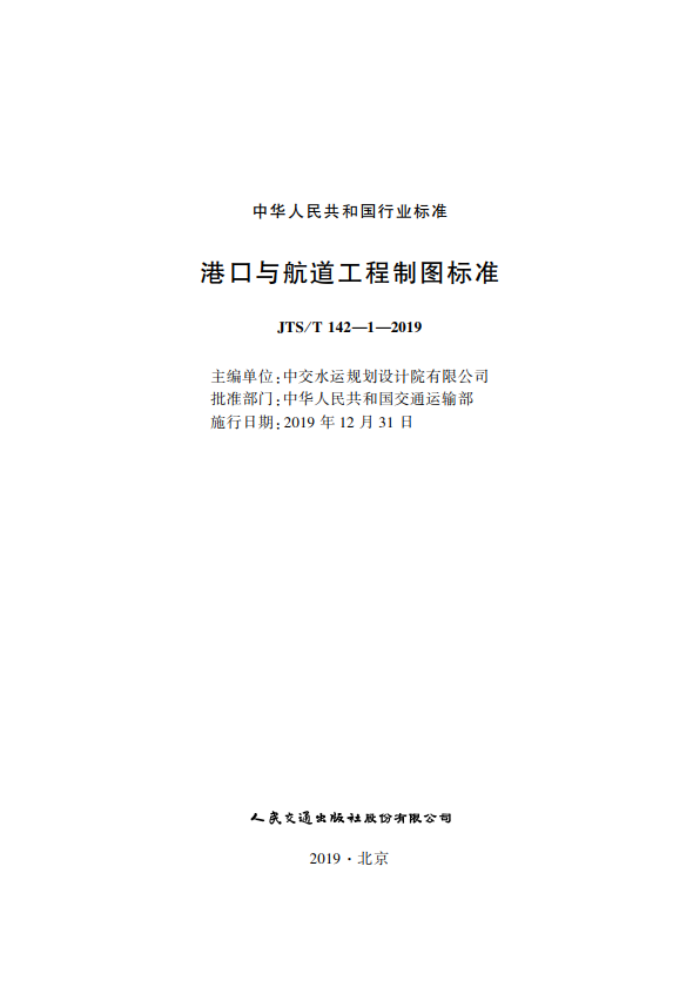

中华人民共和国行业标准
港口与航道工程制图标准
JTS/T 142—1—2019
主编单位：中交水运规划设计院有限公司批准部门：中华人民共和国交通运输部施行日期：2019年12月31日
人民交通出版社股份有限公司
2019·北京 交通运输部关于发布
《港口与航道工程制图标准》的公告
第 76 号
港口与航道工程制图标准为水运工程推荐性行业标准，标准代码为JTS/T142
-
1一2019，自2019年12月31日起施行，由交通运输部水运局负责管理和解释。港口工程制图标准（JTJ206一96）同时废止
特此公告。
中华人民共和国交通运输部
2019年10月21日 制定说明
制定说明
本标准是根据交通运输部办公厅“关于下达2014年度水运工程标准编制计划的通知"（交办水[2014]】130号）和关于下达2015年度水运工程标准缩制计划的通知"（交办水函[2015]514号】要求，由交通运输部水运局组织有关单位，经深入调查研究，广泛征询意见、反复修改完善缩制而成。
本标准是根据我国水运工程建设和发展的需要，适应港口与航道工程制图方式不断更新的要求，在，港口工程制图标准（JT206一96）的基础上，总结多年来港口和航道工程制图的实践经验，缩制而成。
本标准共分11章和5个附录，并附条文说明，主要内容包括港口与航道工程制图的图样画法、尺寸标注、总平面制图、装卸工艺制图、水工建筑物制图、航道工程制图、其他制图、计算机制图等。
本标准的主编单位为中交水运规划设计院有限公司，参编单位为河海大学、中交第一航务工程期察设计院有限公司、中交第二航务工程勘察设计院有限公司、中交第四航务工程勘察设计院有限公司、中设设计集团股份有限公司、长江航道规划设计研究院。
缩编写组人员分工如下： 1总则：杨晓彤方爱东 2术语：杨晓彤苏静波檀会春 3 基本规定：杨晓彤陈际丰苏静波 4 图样画法：苏静波钟春欣张珏 5 尺寸标注：陶书东苏静波
总平面制图：蔡翠苏杨晓彤舒宁 7 装卸工艺制图：龙友陶书东 8 水工建筑物制图：陈际丰韩 9↓ 航道工程制图：柴华峰赵宇杨有军 10其他制图：王班结庆孙亚锡杨冬梅乔伟蔡翠苏杨晓彤 11计算机制图：韩巍巍杨晓彤附录A蔡翠苏苏静波 龙友陈际丰杨晓彤孙亚锡林结庆杨冬梅附录B：陈际丰杨晓彤附录C:韩巍巍杨晓彤附录D韩巍巍 杨晓彤 蔡翠苏龙友陈际丰林结庆杨冬梅
6
1 港口与航道工程制图标准【JTS/T142—1—2019】
附录E:杨晓彤本标准于2019年4月1日通过部审，2019年10月21日发布，自2019年12月31日
起施行。
本标准由交通运输部水运局负责管理和解释。各单位在执行过程中，发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本标准管理组（地址：北京市东城区国子监街28号中交水运规划设计院有限公司，邮政编码：100007），以使修订时参考
