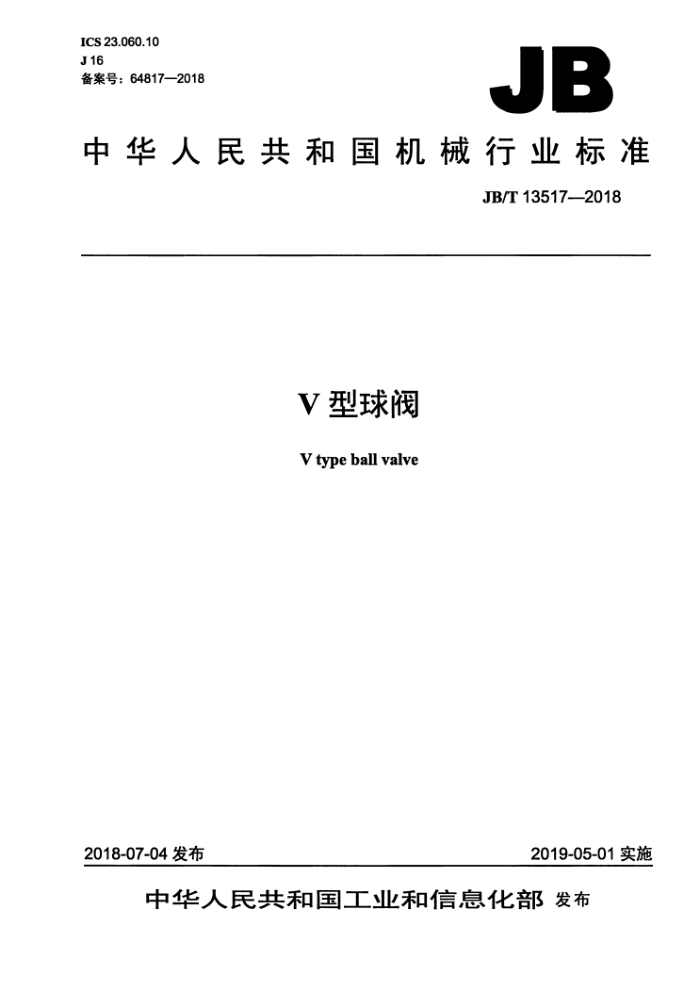

ICS23.060.10 J16 备案号：64817—2018
JB
中华人民共和国机械行业标准
JB/T 13517—2018
V型球阀 V type ball valve
2019-05-01实施
2018-07-04 发布
中华人民共和国工业和信息化部发布 JB/T13517—2018
目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4结构型式和型号
4.1结构型式 4.2型号... 5技术要求. 5.1 总则. 5.2 压力-温度额定值 5.3 结构长度， 5.4 连接端... 5.5 流道直径 5.6 阀体. 5.7 球体， 5.8 阀杆防脱结构 5.9 填料箱和填料压盖 5.10 驱动装置. 5.11 防静电结构. 5.12 耐火结构. 5.13 压力试验 5.14 额定流量系数和固有流量特性 5.15 外观质量
材料，检验与试验方法 7.1 尺寸检查 7.2 化学成分分析. 7.3 力学性能试验 7.4 防静电试验， 7.5 耐火试验， 7.6 壳体试验， 7.7 泄漏量测定 7.8 额定流量系数和固有流量特性检验. 7.9 标志检查 8检验规则 8.1出厂检验， 8.2型式试验. 9标志、防护和包装.
6 7 JB/T135172018
附录A（资料性附录） 采购数据表，
9
图1 法兰连接V型球阀. 图2对夹连接V型球阀，图3法兰连接全球体V型球阀.
CARRAARRROORRE
表1法兰连接V型球阀结构长度.. 表2对夹连接V型球阀结构长度表3检验项目、技术要求和试验方法表A.1采购数据表
Ⅱ JB/T135172018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：浙江省机电产品质量检测所、奥工阀门有限公司、保一集团有限公司、良工
阀门集团有限公司、浙江石化阀门有限公司。
本标准参加起草单位：温州滨特尔控制设备有限公司、浙江永园阀门有限公司、上正阀门集团有限公司、永隆阀门有限公司、浙江省特种设备检验研究院、超达阀门集团股份有限公司、浙江亿科阀门有限公司、河南泉舜流体控制科技有限公司、伯特利阀门集团有限公司、上海开维喜阀门有限公司、大通互惠集团有限公司、重庆川仪调节阀有限公司、精工阀门有限公司、凯泰阀门（集团）有限公司、方圆阀门集团有限公司、浙江冠正阀门股份有限公司、特技阀门集团有限公司、四川飞球（集团）有限责任公司、陕西航天泵阀科技集团有限公司、上海美科阀门有限公司、江苏庆海石油机械有限公司、南通市电站阀门有限公司、埃尼斯阀门有限公司、安徽铜都流体科技股份有限公司。
本标准主要起草人：何朝辉、张雄杰、张晓忠、潘成涨、苏荆攀、季忠贤、蔡海兵、李海平、赵安东、余金贤、谢力民、邱晓来、徐远红、孟建伟、金克雨、吴建伟、焦晓伟、王燕、杨连成、黄爱义、 陈铁军、张荣伟、池志翔、吴显金、朱永平、林宗南、康世屏、韩文豪、王寅、张建华、黄光文、王诗杨、沈允。
本标准为首次发布。
I JB/T13517—2018
V型球阀
1范围
本标准规定了V型球阀的术语和定义、结构型式和型号、技术要求、材料、检验与试验方法、检验规则、标志、防护和包装。
本标准适用于公称尺寸为DN20～DN500、公称压力为PN10～PN50，公称尺寸为NPS3/4～ NPS20、压力等级为Class125～Class300，工作介质为空气、水、油品、蒸汽、颗粒状介质等，法兰和对夹连接的钢制V型球阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223（所有部分）钢铁及合金化学分析方法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T4213—2008气动调节阀 GB/T 9113 整体钢制管法兰 GB/T9124 钢制管法兰技术条件 GB/T 12221 金属阀门结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门一般要求 GB/T12228 通用阀门碳素钢锻件技术条件 GB/T12237一2007石油、石化及相关工业用的钢制球阀 GB/T 21465 阀门术语 GB/T26479 弹性密封部分回转阀门 耐火试验 GB/T26480 阀门的检验和试验 GB/T32808 阀门型号编制方法 JB/T7927 阀门铸钢件外观质量要求
3术语和定义
GB/T21465界定的以及下列术语和定义适用于本文件。
3.1
V型球阀Vtypeballvalve 在半球体的一侧开V形缺口用于调节流量的阀门。
1 JB/T13517—2018
3.2
调节型regulatingtype 调节阀门开度，改变介质流通的截面积，实现阀门的调节。
3.3
切断型cutofftype 通过阀门的全开或全关，实现对管道内介质的流通或截断。
4结构型式和型号
4.1结构型式
V型球阀典型结构如图1~图3所示。
10
+
说明： 1下端盖；
一下阀杆；一主阀体；
2-
3— 一压圈：
4.
5——阀座： 6——球体： 7—上阀杆； 8—填料箱； 9~ 一填料压盖； 10- 一支架。
图1法兰连接V型球阀
2 JB/T13517—2018
说明： 1下端盖：
一压圈：一阀座；一球体：
7- 一止推环：
10支架。
填料压盖；一上阀杆；图2对夹连接V型球阀
一下阀杆： 3主阀体：
8- Q
2-
5
6-
10
ZH
说明： 1下端盖：一下阀杆；
一球体；一阀座；一主阀体：
一填料箱； 8—填料压盖： 9——上阀杆：
10—支架。
4-
7-
2-
5- 6
3———副阀体；
图3法兰连接全球体V型球阀 JB/T13517—2018
4.2 型号
V型球阀类型代号用“VQ”表示，其余按GB/T32808的规定
技术要求 5.1 总则
5
V型球阀应满足以下技术要求，或按订货合同的要求。 V型球阀采购数据表参见附录A。
5.2压力-温度额定值
V型球阀壳体的压力-温度额定值按GB/T12237—2007的规定 5.3结构长度 5.3.1 法兰连接V型球阀结构长度按表1的规定，对夹连接V型球阀结构长度按表2的规定，全球体 V型球阀的结构长度按GB/T12221的规定，或按订货合同的要求。
表1 法兰连接V型球阀结构长度
公称尺寸
结构长度 mm
公称尺寸
结构长度 mm
DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125
95 102 102 114 124 145 165 194 210
229 243 297 338 430 533 580 660 一
NPS3/4 NPS1 NPS1'/4 NPS1'/2 NPS2 NPS2'/2 NPS3 NPS4 NPS5
DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 -
NPS6 NPS8 NPS10 NPS12 NPS14 NPS16 NPS18 NPS20 一
表2 对夹连接V型球阀结构长度结构长度 mm
结构长度 mm
公称尺寸 DN20
公称尺寸 DN80
长系列 95 102 102 114 124 145
长系列 165 194 210 229 243 297
短系列 62 62 62 70 75 90
短系列 100 115 135 160 200 240
NPS3/4 NPS1 NPS1/4 NPS1'/2 NPS2 NPS2'/2
NPS3 NPS4 NPS5 NPS6 NPS8 NPS10
DN25 DN32 DN40 DN50 DN65
DN100 DN125 DN150 DN200 DN250
4
