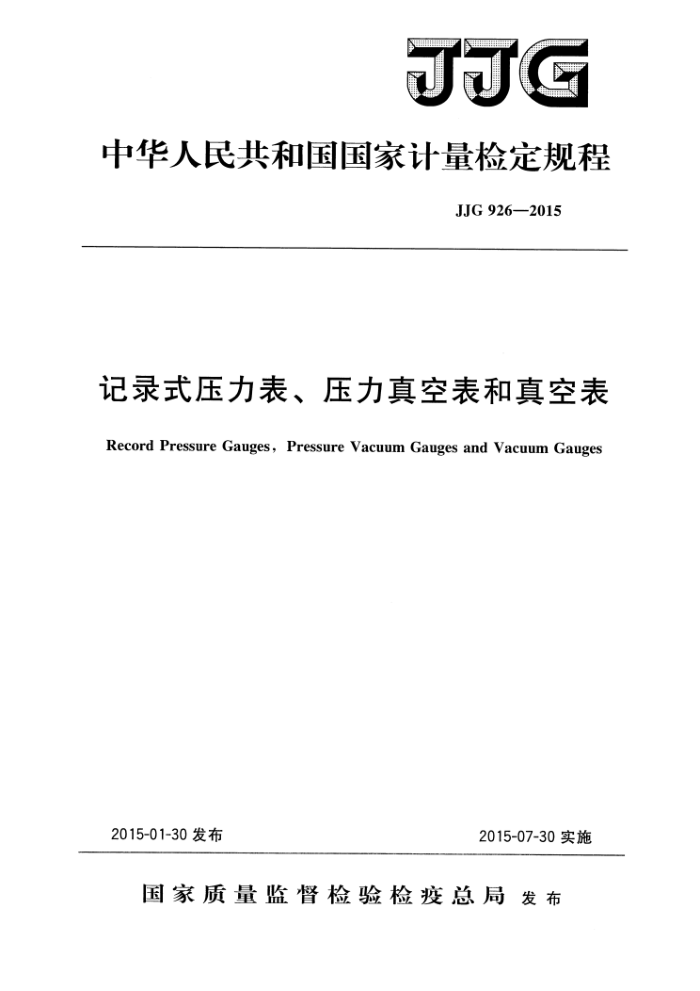

中华人民共和国国家计量检定规程
JJG926—2015
记录式压力表、压力真空表和真空表
Record Pressure Gauges, Pressure Vacuum Gauges and Vacuum Gauges
2015-01-30发布
2015-07-30实施
国家质量监督检验检疫总局发布 JJG926-2015
记录式压力表、压力真空表和真空表检定规程
JJG 926—2015 代替JJG 926--1997
Verification Regulation of Record Pressure Gauges,
Pressure Vacuun Gauges and Vacuum Gauges
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院
中国测试技术研究院浙江省计量科学研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
上海市浦东新区计量质量检测所
本规程委托全国压力计量技术委员会负责解释 JJG926-2015
本规程主要起草人：
屠立猛（上海市计量测试技术研究院）甘蓉 (中国测试技术研究院) 蔡（浙江省计量科学研究院）
参加起草人：
卓华（新疆维吾尔自治区计量测试研究院）李雁灵（中国测试技术研究院）凌·明（上海市浦东新区计量质量检测所） JJG926-2015
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位 4 概述。 5 计量性能要求。 5.1 准确度等级及最大允许误差 5.2 示值误差 5.3 回程误差 5.4 轻敲位移。 5.5 记录笔移动平稳性 5.6 走时误差。。 6 通用技术要求 6.1外观6。 6.2记录笔及其记录线： 7计量器具控制 7.1 检定条件。 7.2 检定项目 7.3 检定方法 7.4 检定结果处理。 7。5 检定周期" 附录A 记录式压力表检定记录格式附录B记录式压力表检定证书/检定结果通知书内页格式 B. 1 记录式压力表检定证书检定结果页格式 B. 2 记录式压力表检定结果通知书检定结果页格式
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (县） (4) (6) (6) (7) (8) (8) (9)
n n n s :
I JJG926-—2015
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范。
本规程的修订结合我国国情，采用了国际法制计量组织（OIML）国际建议R112 《带有弹性元件的指示式和记录式压力表、真空表、压力-真空表（普通仪表）》的部分内容，是在保留JIG926一1997《记录式压力表、压力真空表和真空表检定规程》行之有效的内容前提下进行修订的。本规程与JJG926一1997相比，除编辑性修改外，主要技术变化如下：
按JJF1002一2010《国家计量检定规程编写规则》的要求。增加了引言部分
的内容：
一规程内容涵盖了JJG926一1997的内容。适用于所有记录式压力表。压力真空
表和真空表的检定：
一删除了范画中测量范围上限的内容完善了概述部分的内容：细化了检定条件理顺了检定项目和检定方法的顺序：删除了*0。25级、0.4级、0.6级”记录式压力表的准确度等级 -增加了“90%～100%”压力测量范围中允许误差的要求：
-
-
一增加了“轻敲位移”。“记录笔移动平稳性”：一增加了“检定证书/检定结果通知书内贡信息及格式”附录。 本规程历次版本发布情况为： —JJG926--1997。
-
I JJG926—2015
记录式压力表、压力真空表和真空表检定规程
1 范围
本规程适用于记录式压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJF1008—2008《压力计量名词术语及定义》 JJG52一2013《弹性元件式一般压力表、压力真空表和真空表》 GB/T1226--2010 《一般压力表》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件。其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1。1记录式压力表 record pressuregauge
压力量值可连续记录在记录纸上的压力表。[JJF1008一2008定义4。24 3.1。2记录纸recordpaper
可连续记录压力量值和走时的特定功能的纸张。 3。1.3走时误差 travel timeerror
在规定的时间内走完行程所用时间与标准时间的差值。 3.2计量单位
压力表使用的法定计量单位为Pa（帕斯卡）。或是其十进倍数单位：kPa、MPa 等，时间计量单位为法定计量单位s（秒），或是min（分钟）和h（小时）。 4 概述
压力表主要用于液体、气体与蒸汽的压力测量。 压力表的工作原理是利用弹性敏感元件（如弹贫管或膜盒等）在压力作用下产生弹
性形变-位移，其形变量的大小与作用的压力成一定的线性关系，借助于连杆通过传动机构（机芯）带动记录笔，由记录笔在移动的记录纸上记录出被测的压力。 5 计量性能要求 5.1 准确度等级及最大允许误差
压力表的准确度等级及最大允许误差应符合表1规定。
1 JJG926—2015
表1准确度等级及最大允许误差
最大允许误差/%（按量程的百分数计算）测量上限的
准确度等级
其余部分 ±1.0 ±1. 6 ±2.5 ±4.0
(90~100)%
1. 0 1.6(1.5)
±1. 6 ±2.5 ±4.0 ±4.0
2.5 4.0
注：使用中的1.5级压力表最大允许误差按1。6级计算，准确度等级可不更改。
5.2示值误差
压力表示值误差不超过表1所规定的最大允许误差。 5.3回程误差
压力表回程误差不得大于最大允许误差的绝对值。 5.4轻敲位移
轻敲表壳前与轻敲表壳后，压力表的示值变动量应不大于最大允许误差绝对值的1/2。 5.5记录笔移动平稳性
在测量范围内，记录笔移动应平稳。无跳动或卡纸现象。 5.6走时误差 5.6.124h:±5min; 5.6.248h：±10min。 6 通用技术要求 6.1外观 6。1.1外形结构
a）压力表应装配牢固、无松动现象； b）压力表的可见部分应无明显的瑕疵、划伤，连接件应无明显的毛刺和损伤； c）记录纸上应标有压力和时间的计量单位及分度线，压力真空表或真空表的记录
纸应有真空标志。 6.1.2标志
压力表应有如下标志：产品名称、计量单位和数字、出厂编号、生产年份、测量范围、准确度等级、制造商名称或商标、制造计量器具许可证标志及编号、电机的额定电压与频率、多路记录器应标有记录器的距离等。 6.1。3指示装置
a）压力表表面玻璃应无色透明，不得有妨碍读数的缺陷或损伤： b）压力表分度盘应平整光洁，数字及各标志应清晰可辨。
2 JJG926—2015
6。1.4测量范围（上限和正常量限）
测量范围的上限应符合以下系列中之一： (1×10"，1.6X10"，2.5X10"，4X10"，6×10）/Pa、kPa或MPa 式中：n为正整数、负整数或零。
6.1.5分度值
分度值应符合以下系列中之 (1×10"，1.6X10"，2.5X10"，4×10"，6×10*）/Pa、kPa或MPa 式中：n为正整数、负整数或零。
6.1。6时间分度线
a）时间分度值应符合以下系列中之一。 (1,2，5，10，15，30，60120)min b）分度线的宽度应不大于分度线间距的1/5。
6.2记录笔及其记录线 6.2.1 压力表应有记录笔的调零装置，并能满足调零要求。 6.2.2 记录线应连续、均匀无间断，其宽度不应超过0.5mm。 6.2.3 记录纸在静止状态下，压力记录线偏离时间线不得超过
a)24h:±1mms b)48h:±2mm。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查， 7.1检定条件 7.1.1标准器
标准器最大允许误差绝对值不得大于被检压力表最大允许误差绝对值的1/4。 可供选择的标准器有： a）弹性元件式精密压力表和真空表 b）活塞式压力计 c）双活塞式压力真空计； d）标准液体压力计 e）补偿式微压计：）0.05级及以上数字压力计（年稳定性合格）； g）其他符合要求的标准器。
7.1.2辅助仪器和设备
a）压力（真空）校验器： b）压力（真空）泵； c）计时器（24h士1min） d）游标卡尺。
