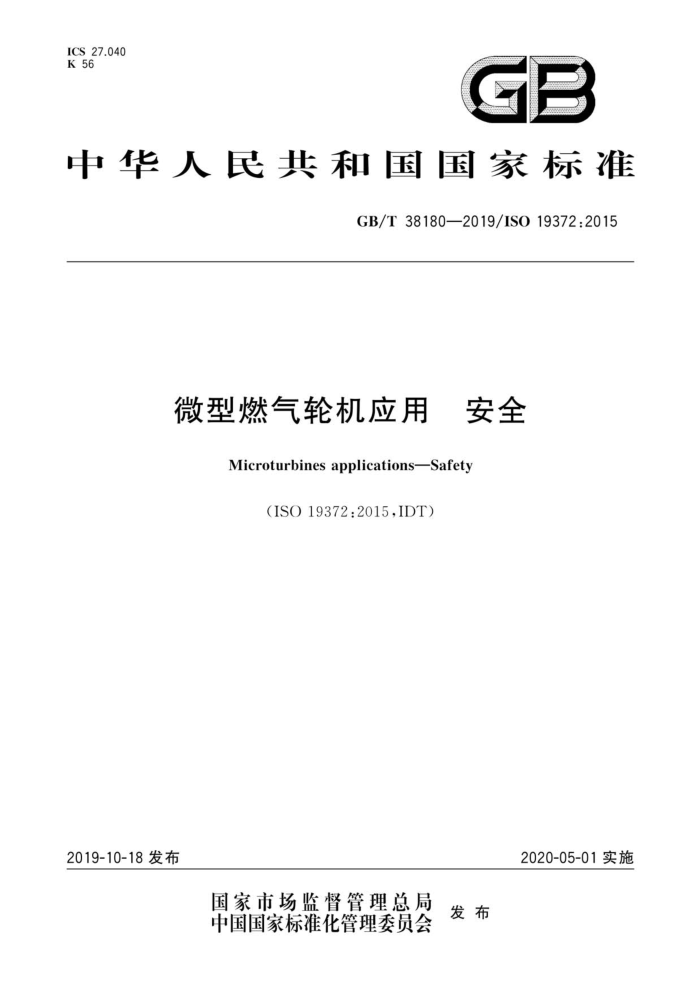

ICS27.040 K 56
GB
中华人民共和国国家标准
GB/T38180—2019/ISO19372:2015
微型燃气轮机应用 安全
Microturbines applications-Safety
(ISO19372:2015.IDT)
2019-10-18发布
2020-05-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T38180—2019/ISO19372:2015
目 次
前言引言
II
范围
2规范性引用文件 3 术语和定义
重大危险清单 5 安全性要求
5.1 总则 5.2 风险评估 5.3 改进和更换部件 5.4 可预见的失误 5.5 寿命 5.6 危险组合 5.7 噪声 5.8 机械装置 5.9 微型燃气轮机进气系统 5.10 燃料系统 5.11 燃烧监控 5.12 排气系统 5.13 箱装体 5.14 照明 5.15 防火 5.16 危险区域分类以及防爆和保护 5.17 通风 5.18 风扇 5.19 可燃气体探测 5.20 控制和自动保护系统 5.21 电气 5.22 排污、通风和放气 5.23 压力设备 5.24 辅助系统 5.25 危险区域内的安装 5.26 厂房内开放式微型燃气轮机 5.27 退役及处理 6合格认证 6.1 质量保证 6.2 安全要求认证
-.
-
...
-----.---
+-
中-中--中--+-.--中-中-中中-----中中-中中-中------中-+中-中中中- 中专主电 专电-专中心 中专电 +-:
-
-
13 14 23 24 25 27 2
：
....
+-.-.. .......
....
100000000000.
串
-电中业中-中--电中中中电--： 量丰丰丰业电丰
31 34 36 37
...
.-.
-
·
38 40 42 43
+-
中----
-.--中- ----.--中-.-.中-中--.-.-..4.--
电电
.:
-
..........
.
......
47 48 48 48 48 49 GB/T38180—2019/ISO19372:2015
6.3 认证标志 6.4 额定电功率认证 6.5微型燃气轮机系统的额定电功率· 6.6微型燃气轮机系统的标志. 7 使用说明 7.1 总则
49
49 49 49
50 50 50
7.2 语言 7.3 包装 7.4 调试 7.5 运行 7.6 箱装体运行检修通道·· 7.7 维护 7.8 警告标志和告示 7.9 工作许可（PTW） 7.10 培训 7.11 退役和处理附录A（资料性附录）重大危险清单附录B（规范性附录） 安全要求和（或）措施的验证附录C（资料性附录）风险的定量和定性评估及安全完整性等级确定附录NA（资料性附录）与本标准中规范性引用的国际文件有一致性对应关系的我国文件.··73 参考文献
00
50 51 52 53
1
56 56 56
66 72
75 GB/T38180—2019/ISO19372:2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO19372：2015《微型燃气轮机应用安全》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件见附录NA。 为便于使用，本标准做了如下编辑性修改：
对5.21.3.1进行勘误，删除对IEC13463-1的引用；增加资料性附录NA。
本标准由中国机械工业联合会提出。 本标准由全国燃气轮机标准化技术委员会（SAC/TC259）归口。 本标准起草单位：西安交通大学、南京燃气轮机研究所、中国科学院工程热物理研究所、中科合肥微
小型燃气轮机研究院有限责任公司、中国航发湖南动力机械研究所、中国航发沈阳黎明航空发动机有限责任公司。
本标准起草人：丰镇平、李祥晟、邓清华、徐文文、谭春青、高庆、张前社、单晓明、曲丰荣，
II GB/T38180—2019/ISO19372:2015
引言
本标准是GB/T15706中的C类标准，C类标准是“某特定机械装置或一组机械装置有关安全性要求的详细标准”。
本标准给出相关机械装置所涉及的危险、可能出现的危险情况和危险情况发生的程度当本标准的规定与A类或B类标准不同时，对于按照C类标准的规定设计和制造的机械装置，本
标准的规定优先于其他标准的规定。
本标准给出的特定的规范性引用文件的适用范围可受本标准中文本的上下文限制。如果指定了注明日期的标准，可以使用其新版本，前提是满足本标准所给出的安全性问题和确定的危险。如果在标准中引用了某一特定条款，则仅该条款的文本及其引用适用。注释中的引用是本标准的规定，但不是规范性规定，这些引用在参考文献中列出。
除了包含相关的安全性要求外，本标准还为设计者、制造商和其他人员提供符合以下新的欧洲指令
规定的微型燃气轮机应用安全性要求的方法，且在欧盟外不影响本标准的应用：
机器指令（2006/42/EC）；一ATEX（装置）指令（94/9/EC）；一压力装置指令（97/23/EC）；
低电压指令（2006/95/EC）；电磁兼容指令（2006/95/EC）。
此外。本标准还提供了目前为止与欧洲指令相关的以下基本安全要求：
综合的污染物预防和控制指令（96/61/3C）；环境噪声指令（2002/49/EC）；化学试剂指令（98/24/EC）；危险物质的分类、包装和标识指令（1999/61/EC）；
一一物理因素（噪声）对工作人员的风险（2003/10/EC）。
注：本标准发布时，引用了当前使用的欧洲指令。但需服从由于可能的更新而产生的其他基本安全要求。
IV GB/T38180—2019/IS019372:2015
微型燃气轮机应用安全
１范围
本标准适用于配备于工业、商业或住宅。作为独立的发电系统或其子系统的自动化、固定式的微型燃气轮机发电装置的安全性要求。涵盖输出电压为交流不超过1kV或直流不超过1.5kV，单机功率 500kW及以下，燃用液体或气体燃料，在常规或危险的位置安装或使用，包括在浮动生产平台等在内的海洋用以及陆用，涉及开式循环、闭式循环和半闭式循环（简单、联合、回热、再热等）等所有循环类型的微型燃气轮机，以及其控制与检测系统、相关辅助设备等。
本标准适用于直接与微型燃气轮机相连的传动机械（如齿轮箱）；或位于微型燃气轮机箱体内成为微型燃气轮机箱装体危险区域范围一部分（如位于箱体内的发电机）；或是对微型燃气轮机安全运行有直接影响的驱动装置。本标准详细规定了与微型燃气轮机相关的预期重要危险并指出了降低和消除这些危险的合理方法和过程，提出了对人员伤亡及对环境带来的风险，不包括对人员及环境无伤害的装置的破坏。
微型燃气轮机箱装体通常由国际标准或国家标准来指定，通过采用额外的安全规范和标准可进一
步提高安全性，这些安全规范和标准也被用于采用其他技术的微型燃气轮机。
注：应说明的是，本标准可能不包括设备安装国家的当地法规本标准在最大程度上基于已有的、已认可的ISO和IEC标准，提出微型燃气轮机的安全性要求，当
无ISO或IEC标准时执行其他的规范或标准（例如EN、NFPA等）。如果地方或国家法规接受其他的规范或标准，或规定了同等风险等级要求的替代国际或国家标准，则可以用这些替代规范或标准取代第 2章中的规范性引用文件。
本标准不适用于直接或间接推进应用、特殊热源应用以及处于研发阶段的微型燃气轮机，也不包括压缩空气储能电站中的微型燃气轮机。本标准在合适的场合可用于给出这些设备的一般性指导。
本标准不适用于其作为标准发布前制造的设备或安全组件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3836.16一2017爆炸性环境第16部分：电气装置的检查与维护（IEC60079-17：2007， IDT)
GB/T15706—2012机械安全设计通则风险评估与风险减小（ISO12100：2010，IDT） ISO3864-3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则（Graphical
symbolsSafety colours and safety signs-Part 3: Design principles for graphical symbols for use in safety signs)
ISO3977-l：1997燃气轮机采购第1部分：总则和定义（Gasturbines一Procurement- Part l: General introduction and definitions)
ISO3977-3燃气轮机　采购　第3部分：设计要求（Gas turbines—Procurement—Part3：Design requirements)
1 GB/T38180—2019/ISO19372:2015
ISO3977-9燃气轮机采购第9部分：可靠性、可用性、可维护性和安全性（Gasturbines- Procurement-Part 9 : Reliability, availability- maintainability and safety)
ISO4413：1998液压传动系统及其元件的通用规则和安全要求（Hydraulicfluidpower—Gen- eral rules relating to systems)
ISO 4414：1998液压传动系统相关的一般规则（Pneumatic fluid power一General rules relating to systems)
ISO4871声学机器和设备噪声发射值的标示和验证（Acoustics一Declarationandverification of noise emission values of machinery and equipment)
ISO6183消防设备二氧化碳灭火系统在建筑物中的使用设计和安装（Fire protection equip- ment-Carbon dioxide extinguishing systems for use on premises-Design and installation)
ISO70o0设备用图形符号通用符号（Graphical symbols foruse on equipment一Registered symbols)
ISO9772泡沫塑料燃烧性能试验方法水平燃烧法（Cellularplastics一Determination of hori- zontal buring characteristics of small specimens subjected to a small flame)
ISO10441石油、石化和天然气工业机械动力传输用挠性联轴器特殊应用（Petroleumpet- rochemical and natural gas industriesFlexible couplings for mechanical power transmission-Spe- cialpurpose applications)
ISO10494燃气轮机和燃气轮机组气动噪声的测量工程/测量方法（Gasturbinesandgas turbine sets-Measurement of emitted airborne noise-Engineering/survey method)
ISO11086燃气轮机词汇(Gas turbines—Vocabulary) ISO12499工业通风机通风机的机械安全装置护罩（Industrial fans一Mechanical safety of
fans—Guarding)
ISO14001 环境管理体系要求及使用指南（Environmental management systems Requirements with guidance for use)
ISO14118机械安全防止意外启动（Safety of machinery一Guards一General requirements for the design and construction of fixed and movable guards)
ISO14120机械安全防护装置固定式和活动式防护装置设计与制造一般要求（Safetyofma- chinery-Guards-General requirements for the design and construction of fixed and movable guards)
ISO14123-1机械安全降低机械排放的有害物质对健康的危害第1部分：用于机械制造商的原则和规范(Safety of machinery-Reduction of risks to health from hazardous substances emitted by machinery-Part 1: Principles and specifications for machinery manufacturers)
ISO14520-1气体灭火系统物理特性和系统设计第1部分：一般要求（Gaseousfire一Extin- guishing systemsPhysical properties and system design-Part l: General requirements)
ISO14691石油、石化和天然气工业机械动力传输用挠性联轴器一般用途（Petroleum，pet rochemical and natural gas industries-Flexible couplings for mechanical power transmission- General purpose applications)
ISO16010弹性体密封圈输送气体燃料和烃类液体的管道和配件用密封圈的材料要求（Elas- tomeric seals-Material requirements for seals used in pipes and fittings carrying gaseous fuel and hy- drocarbonfluids)
ISO19353机械安全火灾防治（Safetyof machinery—Firepreventionandprotection） ISO/TR13387-7消防安全工程指南第7部分：探测、启动和灭火（Fire safetyengineering
2
