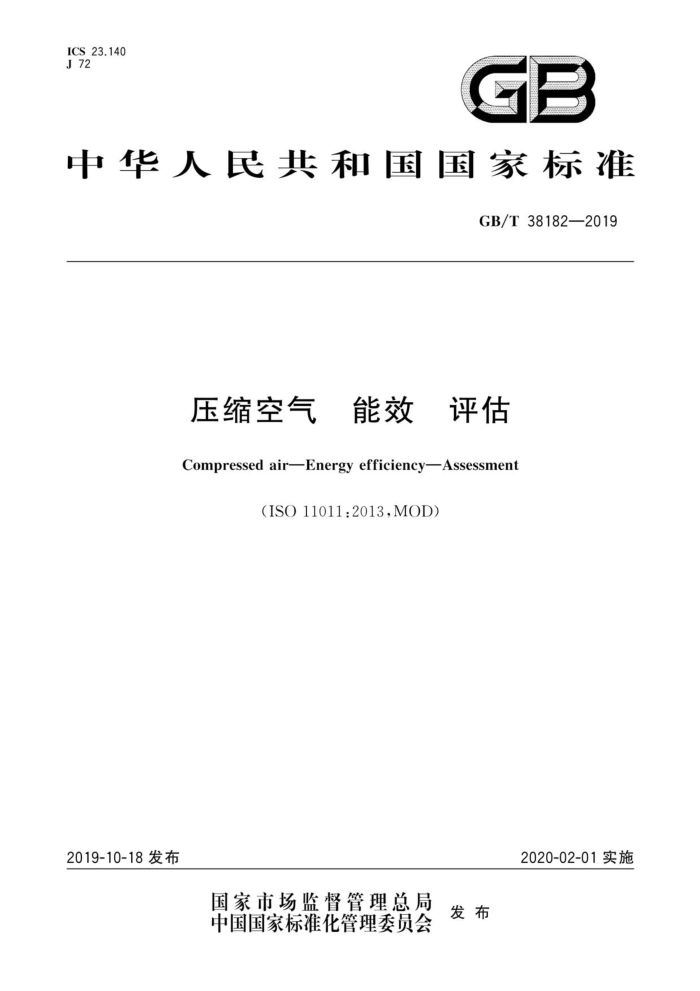

ICS 23.140 J 72
GB
中华人民共和国国家标准
GB/T38182—2019
压缩空气 能效 评估 Compressed airEnergy efficiencyAssessment
(ISO11011:2013,MOD)
2020-02-01实施
2019-10-18发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T38182—2019
目 次
前言范围 2
规范性引用文件 3 术语和定义
角色和职责 5 评估方法参数及测量
4
6
原始数据收集和评估评估数据的分析，评估结果的报告和文件
14
22
附录A（资料性附录） 能源评估介绍附件B（资料性附录） 评估活动 概述附录C（资料性附录） 评估活动 供气附录D（资料性附录） 评估活动 送气· 附录E（资料性附录） 评估活动 用气附录F（资料性附录） 资质能力要求
24
26
31
36
40
43 GB/T38182—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO11011：2013《压缩空气能效评估》。 本标准与ISO11011：2013的技术性差异及其原因如下：
重新编写了范围章的条文，按GB/T1.1的要求进行规范；关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用GB/T3853代替ISO1217（见第3章）； ·用GB/T17446代替ISO5598（见第3章） ·增加了需要引用的国家标准GB/T13277.1（见8.9.2、表C.8）；
一术语“压缩空气系统”的组成范围中增加了“储气罐”，储气罐为空气系统的重要组成部分（见
3.1.6); 按GB/T1.1的规则应避免使用悬置段，删除4.1和附录B中的悬置段，调整8.2中的悬置段至8.1，并增加条款编号（见8.1.4）；按GB/T1.1的规则，对4.1以下各条结构进行调整，调整后，本标准4.1.1～4.1.4对应 ISO11011:2013的4.1.1.1~4.1.1.4(见4.1)；删除了关于英制单位的使用说明，因我国现行标准通常不采用英制单位（见6.2.1）。
-
为了便于使用，本标准还做了下列编辑性修改：
压力单位用“MPa"代替“bar”；删除了ISO11011:2013的参考文献
-
本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145)归口。 本标准起草单位：合肥通用机械研究院有限公司、合肥通用环境控制技术有限责任公司、上海英格
索兰压缩机有限公司、沈阳鼓风机集团往复机有限公司、深圳市宏日嘉净化设备科技有限公司、广东葆德科技有限公司、广州市汉粤净化科技有限公司、合肥科迈捷智能传感技术有限公司。
本标准主要起草人：张成彦、任芳、于洋、何明、孙军军、孟文惠、刘柏藩、刘庆卫、王合广、顾宇、潘志旸、
宋云、李梓斌、叶才亮、李泽敏、叶寒生。
1 GB/T38182—2019
压缩空气能效 文评估
警示一一本标准的使用者注意，与能源有关的判断不应危及安全问题。
1范围
本标准规定了压缩空气系统评估（以下简称评估）的基本要求和内容，包括术语和定义、角色和职
责、评估方法、参数及测量、原始数据的收集和评估、评估数据的分析、评估结果的报告和文件。
本标准的附录A给出了评估的基本说明，附录B～附录E中提供了各类数据收集的指示信息本标准适用于压缩空气系统的能效评估活动，包括：
分析评估数据；记录和报告评估结果；确定估算的节能效果。
-
-
注：本标准评估考虑的是整个系统，即从输入能量一直到使用这些能量完成所需工作为止。压缩空气系统具体可
分为三个功能子系统：
供气：初始能量到压缩空气能量的转换；送气：压缩空气能量从生成点到使用点的传输；
一用气：所有压缩空气的消耗，包括生产性的使用和各种形式的损耗
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3853容积式压缩机验收试验（GB/T3853一2017，ISO1217：2009，MOD） GB/T13277.1 压缩空气第1部分：污染物净化等级（GB/T13277.1一2008，ISO8573-1：2001，
MOD)
GB/T 17446 流体传动系统及元件 词汇（GB/T17446—2012.ISO5598：2008.IDT
3术语和定义
GB/T3853和GB/T17446界定的以及下列术语和定义适用于本文件。
3.1一般定义
3.1.1
空气净化处理 airtreatment 所有分离杂质和净化压缩空气的流程。
3.1.2
假性需求 artificialdemand 在一个未调节或调节不良的系统内，由于设备在超过实际需求的压力下运转，而造成系统多余的空
气消耗。
1 GB/T38182—2019
3.1.3
评估组 Aassessmentteam 具有适当的职能和知识，履行评估角色和责任的工作组。
3.1.4
基准 baseline 用于评估和比较能效测量结果的一组典型的工作周期、工况条件和性能参数（曲线）。
3.1.5
压缩空气使用点 compressedairpointof use 利用气动能量进行物理作用或化学反应的部件。
3.1.6
压缩空气系统 compressedairsystems 由部件组集成的一个子系统群，包括空气压缩机、储气罐、净化设备、控制装置、管道系统、气动工
具、气动的动力机械和使用压缩空气的工艺流程。 3.1.7
压缩空气系统评估 compressed air systemassessment 考察供气到用气范围内所有组件和功能的活动，包括对压缩空气系统进行观察、测量并为系统节能
和性能优化改进提供证明。 3.1.8
数据记录 datalogging 物理参数的测量：为了记录多个参数，使用时间参数作为排列坐标，用表格形式记录一个周期内的
数值参数。
注：数据记录的两种类型是
a) 动态记录：记录周期内出现的频率足够高的数据，可用于核查被测物理参数随时间而变化的情况 b) 趋势分析：在一个长期的持续时间期间，为了研究自始至终测量的物理参数的规律和不规律特性的目的而
进行的数据记录，
3.1.9
（用气）需求 demand 所有压缩空气消耗的总量，包括生产性的使用量和各种形式损耗。
3.1.10
失压drawdown 压缩空气系统中空气需求量超过供给能力而引起的持续压力降低。
3.1.11
操作周期 月operatingperiod 典型的时间周期，期间分配大致相同的压缩空气能量和压缩空气需求量。 注：见3.1.15。
3.1.12
现场检查测量 spotcheckmeasurement 生成数值记录的物理参数的测量，这种测量可在任意的时间间隔内或有限的小区段内进行。
3.1.13
供气supply 初始能量到压缩空气能量的转换。
3.1.14
送气 transmission 压缩空气能量从生成点到使用点的传输。
2 GB/T38182—2019
3.1.15
（典型）的运转周期 typical operating period 典型装置有代表性的一个运转时间段。
3.2流量
3.2.1
需求流量 demandflowrate 用气端消耗的总空气流量。 注：用气端消耗包含生产的消耗、不恰当的使用、假性的需求以及需求端的浪费。要考虑随系统压力降低，供气量
会增加，或者辅助储存系统的气量会减少。还要考虑随系统压力升高而进人辅助储存系统的压缩空气流量
3.2.2
流量动态应用 flowdynamicapplication 最高空气流量和最小压力同时出现的终端使用点。
3.2.3
流量静态应用 flowstaticapplication 最高空气流量和最小压力不同时出现的终端使用点。
3.2.4
输出流量 generationflowrate 在所有空气净化设备和供气端的任何损耗之前，空气压缩机产生的压缩空气流量。
3.2.5
最高流量 peak airflow 日常或其他工作周期内的最大的空气流量。
3.2.6
存储流量 storageflowrate 压力增大时进入存储容器的气体流量，或者当压力减小时离开存储容器的气体流量。 注：空气流可以是进人或离开系统的气流，或者是进人或离开主辅存储容器的气流。
3.2.7
供气流量 supplyflowrate 离开供气端的净气体流量。
3.3压力 3.3.1
压缩机吸气压力 compressor inlet pressure 压缩机标准吸气位置的进气压力，该点随压缩机设计和类型而改变。 注：该点处于裸装压缩机的法兰处或箱装压缩机外壳上环境空气进气点处。
3.3.2
失压压力 drawdownpressure 特定的失压事件发生期间，压缩空气系统压力的总下降量。
3.3.3
压力损失 pressureloss 气流通过空气系统元件时，受其固有结构的阻碍，引起气流的互相作用，从而造成压缩空气压力的
减小（这种压力减小即为压力损失）。
注：见3.3.8。
3 GB/T38182—2019
3.3.4
压力特征 pressuresignature 与特定使用端或生产作业相关的某一重复事件的压力曲线。
3.3.5
最小系统压力 minimumsystempressure 系统可能达到的最小压力，低于此压力，将对（生产)流程产生不利影响。
3.3.6工作压力
3.3.6.1
用户工作压力 user operating pressure 依据说明书规定，压缩空气使用设备进气点的空气压力。
3.3.6.2
系统工作压力 systemoperatingpressure 进人到压缩空气用户网人口点的空气压力。
3.3.7
压力梯度 pressure gradient 压力随距离变化而发生的改变率。 注1：在流体力学中，流体管道中沿着长度和距离方向压力的改变P，用△P/△d表示。 注2：传输管道中气流速度取决于压力梯度和管道阻力的大小。 注3：没有梯度，就没有气流。在压缩空气系统中，空气从高压区向低压区流动。
3.3.8 压力曲线
3.3.8.1
周期压力曲线 cyclic pressure profile 位于压缩空气系统的某一特定位置点上，在每日或其他定期的运行周期内，因多个终端用户不同的
空气消耗组合而引起的压力/时间变化函数。 3.3.8.2
沿程压力曲线 distancepressureprofile 在一定的运转周期内，沿着压缩空气传输装置和分配系统（管线），因系统部件内在的压力损耗而引
起的压力逐步下降变化的函数。
注：部件，如空气净化设施、配件、空气传输管道、分流压力输出装置等。 3.3.9压差 3.3.9.1
有效压差 available pressure differential 部件出人口之间的空气压力差，表征着变化的气流阻力。 注1：有效的压缩空气能量可表述为对系统有用的压力较高的上游空气流。 注2：见3.3.3。
3.3.9.2
存储压差 storagepressuredifferential 存储容器内的压力和与之相连的系统或区段内的目标压力之间的差异。
