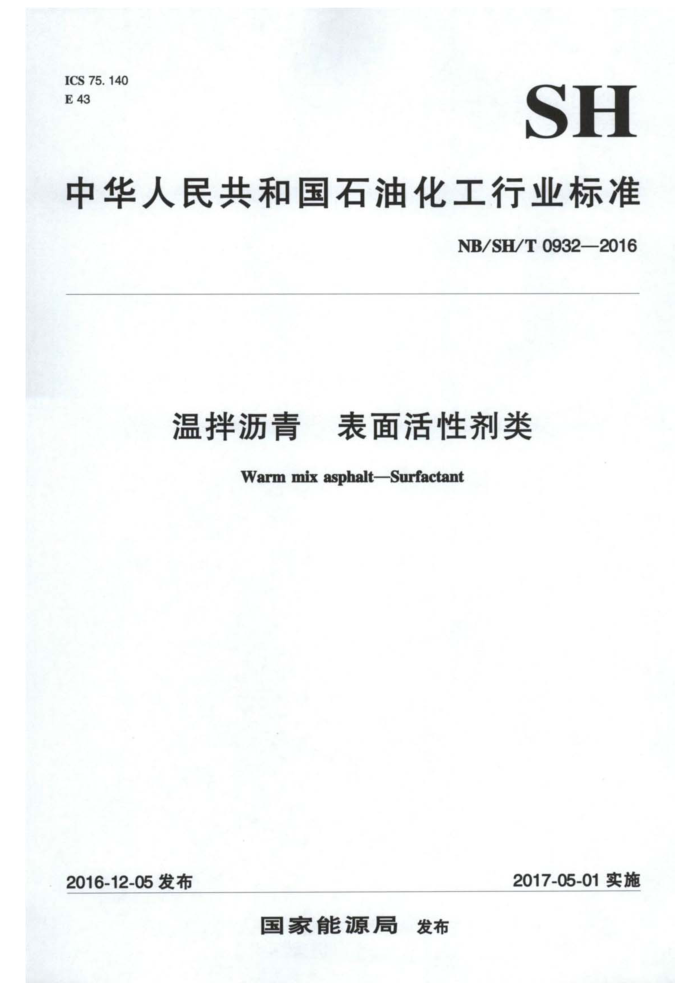

ICS75.140 E43
SH
中华人民共和国石油化工行业标准
NB/SH/T09322016
温拌沥青 表面活性剂类
Warmmixasphalt-Surfactant
2017-05-01实施
2016-12-05发布
国家能源局 发布 NB/SH/T0932—2016
前言
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》的要求编写。 本标准由中国石油化工集团公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会归口。 本标准主要起草单位：中国石化炼油销售有限公司。 本标准参加起草单位：中石油燃料油有限责任公司、中海油气开发利用公司。 本标准主要起草人：黄婉利、高冰梅、韩青英。 本标准参加起草人：时敬涛、徐萌、王金凤。 本标准为首次发布。 NB/SH/T0932—2016
温拌沥青表面活性剂类
警告：如果不遵守适当的防范措施，本标准所属产品在生产、贮运和使用等过程中可能存在危险。 本标准无意对与本产品有关的所有安全问题提出建议。用户在使用本标准之前，有责任建立适当的安全和防范措施，并确定相关规章限制的适用性。
1范围
本标准规定了以道路石油沥青、聚合物改性沥青为原料经添加表面活性剂类温拌剂制得的成品温拌沥青的分类、要求和试验方法、检验规则、包装、标志、运输和贮存及安全等的要求。
本标准适用于道路路面、桥梁桥面、隧道道面等铺装用温拌沥青。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T267 石油产品闪点与燃点测定法（开口杯法） GB/T4507 沥青软化点测定法环球法 CB/T4508 沥青延度测定法 GB/T 4509 沥青针入度测定法 GB/T 5304 石油沥青薄膜烘箱试验法 GB/T 8928 固体和半固体石油沥青密度测定法 GB/T11147 石油沥青取样法 GB/T11148 石油沥青溶解度测定法 GB/T16483 化学品安全技术说明书 SH0164石油产品包装、贮运及交货验收规则 SH/T0425 石油沥青蜡含量测定法 SH/T0557 石油沥青黏度测定法（真空毛细管法） SH/T0735 沥青黏韧性试验法 NB/SH/T0737 沥青弹性恢复测定法延度仪法 NB/SH/T0739 沥青高温黏度测定法旋转黏度仪法 SH/T0740 聚合物改性沥青离析试验法 JTGE20-T0603 沥青密度与相对密度试验 JTGE20-T0604 沥青针人度试验 JTGE20-T0605 沥青延度试验 JTGE20-T0606 沥青软化点试验 JTGE20-T0607 沥青溶解度试验 JTGE20-T0609 沥青薄膜加热试验 JTGE20-T0610 沥青旋转薄膜加热试验 JTGE20-T 0611 沥青闪点与燃点试验（克利夫兰开口杯法） NB/SH/T0932—2016
JTG E20T 0615 沥青蜡含量试验（蒸馏法） JTGE20-T0620 沥青动力黏度试验（真空减压毛细管法） JTGE20-T0624 沥青黏韧性试验 JTGE20-T0625 沥青旋转私度试验 （布洛克非尔德黏度计法）
物改性青离析试验
JTGE20-T0661 JTGE20-T0662 新青通性恢夏试验
沥青混合料试件制作方法（击实法） D
JTGE20-T07
3 产品分类
3. 1 按是加人聚售物类改性剂，本标准将温拌沥青划分为温拌道路石油沥青、 温拌紧合物改性沥青。 3.2 按 华尚 的原料沥青分级 本标准将温拌道路石油沥青分为WB-50、WB-O、 WB-90、 WB- 110; 温拌 物改性沥青分为温拌聚合物改性沥青（1 类）I-C、I-D两个等级 温拌聚合物改性沥青
+
[-A、II-B两个等级。
川米
求和试验 金方法
4 要
4.1
技术要求和试验方法见表1和表2。
云
表1温拌道路石油沥青技术要求
HE
武验项目 100g，5s）/0.
试验方法
WB-50 40~60
WB
WB-90
VB-
针
80-100 100-120 CB/T4509或J TGE20-T 604
-80
针 音数软化 FReE
GB/T4509或 TGE20-T 604 CB/T4507或 TGE20-T 0606
1.5~+1.0 46 180
不小于不小于 00
43
OP 延度 Vmin 0℃）/cm 不小于延度 Imin, ℃）/cm 不小于 80
60℃
120 SH/T0557或 JTGE20- 0620
160 45 100
CB/T4508 JTGE20- 0605
20 100
40 100 GB/T4508 或JTGE20 T0605
山溶解度/% 密度（15℃） (g/cm) 质量变化/% 针入度比/% 延度（5cm/min，10℃）延度（5cm/min，15℃）/cm 下小于 10 “各试验项目的试验方法应统 选择国家标准或者行业标准方法，仲裁时采用国家标准方法，无国标方法时采用
蜡含量闪点/℃
不大于不小于不小于
1%
SH/T042 或JTGE2 T0615
230 GB/T 267或JTGE 20-T0611
260
9.5 服告
GB/T 1148或JT E20-T0607
8928或 GE20-T0603 CB/ 5304或 JTGE T0609/T0610
GB
TFOT
NI
大于
±0.8
61 6 15
57 8 20
CB/T509或JTCE20-T0604
63
10 30
GB/T4508或JTGE20-T0605
行标方法。或根据客户的需求选择合适的伸裁方法
2 NB/SH/T0932--2016
表2温拌聚合物改性沥青技术要求
质量指标
RES W-SB类（I类）WB-SBR类（类）
试验方法
试验项目
I-D I-A II-B
60~80 40~60 >100 80-100 GB/T4509或JTCE20-T0604
针入度（25℃，100g，针入度指数PI 延度（5cm/min）软化点（R&B 黏度（135℃ (Pa 闪点/℃ 溶解度/9 弹性恢 2 黏韧性韧性离析
1.0 0.8 GB/T4509JTGE20-T0604
水于 0.4 不小于 30 20 60 50 GT4507或GE20-T0605
0
D
B/ 4507或JTCE20-T0606 SH/0739或JTC E20-T0625 GB/T26 或JTGE20 T 0611 B/T11148 或JTGE20 T0607
不小
不大于不小于不小于不小于 65 不小于不小于不大
230 99
NB/SH/T0737 或JTGE20 T0662 SH/T0735或JGE20-T624 SH/T0740或JT CE20-T0661
75
1
C
5 2.5
WEHOO
1℃
附录 GB/T5304或
温押
报告
TFOT（或RTFOT）后
JTGE20-T060 9/T0610 GB/T4509或JTG E20-T060 GB/T4508或JTG E20-T060
质针延
不大于不小于
:1.0
65 15
50 30
OU
3
5℃)/cm 小于 20 的试验方法应 选择国家标准 者行业标准方法，仲裁时采用国 标准方法，无国 标方法时采用据客户的需求选 选择合适的标准进行 仲表
20
行标
数生衣规定温押
4.2
4.2.1 温拌指数 交的定义、方法概要详见 规范性附录A
半指数的质 指标 出厂时应报告产 产品的实测值生产厂家应提售 温拉 半指数的试验方法
4.2.2 4.2.3
4.3 温拌沥青应用性能要求和试验方法
温拌沥青与未添加温押剂的同种沥 主相同混合料类型下，通过混合科拌和试验测定拌和温度，所降低的拌和温度数值， 为温拌沥青应用性能指标，见表3。
NIK
温拌沥青拌和要求及试验方法
质量指标
试验方法 JTGE20-T0702
试验项目
温拌道路石油 历青
温拌聚合物改性沥卖
20~40
0~40
降低混合料拌和温度℃
“该指标为应用性能指标，供需双方协商确定进行测定验证。 NB/SH/T0932—2016
5检验规则
5.1 出厂检验
不同性质的温拌沥青按照表1或表2中的全部指标进行出厂检验 5.2组批规则
本产品以一罐或一釜为一批次，按批次进行检验 5.3取样
按CB/T11147的规定进行。 5.4判定规则
出厂检验的结果全部符合本标准表1或表2的技术要求时，则判定该批产品合格 5.5复检规则
如出厂检验结果中有不符合表1或表2中的技术要求规定时，按CB/T11147的规定重新抽取双倍量样品进行复检，复检结果中如仍有一项不符合本标准规定的技术指标时，则判该批产品为不合格。
6 包装、标志、运输和贮存
包装、标志、运输、贮存及交货验收按SH0164进行。
7安全
有关温拌沥青的运输、储存、使用和事故处理等环节设计安全方面的数据和信息，应包括在该温拌沥青产品“安全技术说明书”（MaterialSafetyDataSheet）中。生产商或供应商提供其温拌沥青产品的符合GB/T16483规定的安全技术说明书。 NB/SH/T0932—2016
附录A （规范性附录）
温拌指数测定工作方法
A.1范围
本附录规定了温拌沥青温拌指数测定的工作方法。 本附录测定的温拌指数可作为生产企业的温拌沥青出厂控制指标，也可作为采购单位验收及施工
单位验证的指标。
A.2温拌指数定义
温拌沥青的温拌指数（warm-mixasphaltindex，简称WAI）是用来表征温拌沥青混合料拌和温度相对于未添加温拌剂的同种沥青热拌混合料拌和温度降低幅度的关联值。鉴于温拌沥青生产工艺技术不同、温拌原理不同，本方法对温拌指数对应性能指标的物理意义、范围不做具体限定，各生产企业根据各自温拌沥青技术或温拌剂类型等生产工艺确定关联性能指标和参数，包括但不限于黏度、粘附性、 酸碱性等性能指标。
A.3方法概要
温拌沥青生产企业根据各自的温拌技术、温拌原理确定温拌指数的性能及测定方法，在温拌指数的对应性能指标规定的试验条件下，检测分析WAI的数值：同时按《公路工程沥青及沥青混合料试验规程》（JTGE20）进行温拌沥青混合料与未添加温拌剂的同种沥青热拌混合料拌和试验，测定并计算温拌沥青混合料降低的拌和温度数值（简称AT）。采用温拌指数WAI作为纵坐标，AT作为横坐标，绘制WAI与△T的关系曲线。
与温拌沥青应用性能要求相对应，以拌和温度下降AT为（20~40）℃时所对应的WAI范围，作为温拌沥青生产企业合格产品的WAI控制指标范围。某一温拌沥青测得的温拌指数，在WAI与AT关系曲线上所对应的△T应在（20~40）℃之内，否则作为不合格品判定，需要重新生产温拌沥青，并测定温拌指数。
例如图A.1为某一类温拌沥青的WAI与AT的关系曲线（根据企业各自温拌剂类型、温拌原理不同，曲线形式不同，如直线、曲线等），当温拌沥青的WAI检测结果在A~B范围内时，在保证混合料路用性能不变的前提下，温拌沥青混合料相对于热拌沥青混合料的AT值为（20~40）℃。 NB/SH/T0932—2016
PRESS
拌和瓶度降低A7Y
TOIEHOORE
图A.1温拌指数-拌和温度降低曲线示例图
