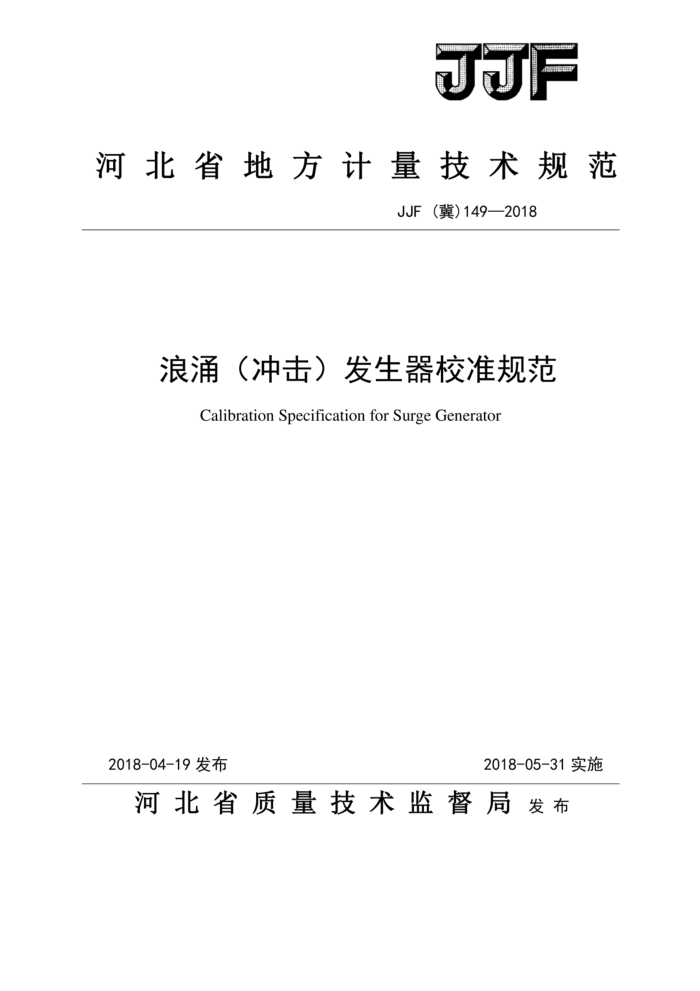

JJF
河北省地方计量技术规范
JJF(冀)149—2018
浪涌（冲击）发生器校准规范
Calibration Specification for Surge Generator
2018-04-19发布
2018-05-31实施
河北省质量技术监督局发布 JJF（冀）149—2018
浪涌（冲击）发生器校准规范 Calibration Specificationfor SurgeGenerator
JJF（冀）1492018
归口单位：河北省质量技术监督局
主要起草单位：河北省计量监督检测研究院
本规范委托河北省质量技术监督局负责解释
2 JJF（冀）149—2018
本规范主要起草人：
康 科 （河北省计量监督检测研究院）王 平（河北省计量监督检测研究院）杨 棉（河北省计量监督检测研究院）李 海（河北省计量监督检测研究院）
聂军峰（河北省计量监督检测研究院） JJF（冀）149—2018
目录
范围 2 引用文件 3 术语和定义
(1) (1) · (1) (2) (2) . (2) (4) · (5) · (5) (5) · (6) (6) (6) . (6) · (7) (9) · (9)
概述计量特性
A
5 5. 1 开路电压 5. 2 短路电流· 6 校准条件· 6.1环境条件 6.2校准用的主要设备 7校准项目和校准方法· 7.1外观检查 7.2校准方法 7.2.1 开路电压校准· 7.2.2 短路电压校准· 8校准结果 9复校时间间隔
(10) (12) (14)
附录A10/700us浪涌（冲击）发生器的计量特性附录B校准记录推荐格式附录C不确定度评定示例 JJF（冀）149—2018
引言
本规范是以JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写的。
本规范为首次发布。
II JJF（冀）149—2018
浪涌（冲击）发生器校准规范
1范围
本校准规范适用于符合GB/T17626.5-2008中规定的浪涌（冲击）发生器的校准。 2引用文件
GB/T17626.5一2008电磁兼容试验和测试技术浪涌（冲击）抗扰度试验 GB/T4365-2003电磁兼容术语 JJF1059-2012测量不确定度评定与表示凡是注明引用日期的引用文件，仅注日期的版本适用于本规范。
3术语和定义
GB/T4365-2003界定的以及下列术语适用于本规范。 3.1电磁兼容性electromagneticcompatibility；EMC
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。 3.2浪涌（冲击）surge
沿线路或电路传送的电流、电压或功率的瞬态波，其特性是先快速上升后缓慢下降。 3.3（参考）地ground（reference）
位于接地布置影响区域以外、电位通常被认为是零的导电大地的一部分。 3.4上升时间risetime
脉冲瞬时值首次从脉冲幅值的10%到脉冲幅值的90%所经历的时间。 3.5半峰值时间timetohalf-value
虚拟起点和电压（或电流）下降到半峰值时两点的时间间隔。 3.6虚拟起点virtualorigin
在浪涌电压波形中，它指的是连接脉冲幅度30%和90%两点的直线与时间轴的交点。在浪涌电流波形中，它指的是连接脉冲幅度10%和90%两点的直线与时间轴的交点。
1 JJF（冀）149—2018
3.7持续时间duration
电压（或电流）脉冲峰值的（50%50%）对应的时间间隔。
3.8瞬态transient
在两相邻稳定状态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度。 4概述
浪涌（冲击）发生器是用于模拟电力系统开关瞬态和雷电瞬态对电子仪器干扰的试验设备。本规范以1.2/50us浪涌（冲击）发生器为例，10/700us浪涌（冲击）发生器可按照本规范中的方法参照附录A中规定的发生器各参数特性进行校准。
1.2/50μs浪涌（冲击）发生器的主要部分包括
充电电阻Rc; 储能电容Ce; 高压源； -脉冲持续时间形成电阻Rs；阻抗匹配电阻Rm；上升时间形成电感Lr
定义浪涌（冲击）发生器的有效输出阻抗为开路输出电压峰值与短路输出电流峰值之比。
R
Rm
Lr
C
R
图1浪涌（冲击）发生器电路原理图
5计量特性 5.1开路电压 5.1.1开路电压峰值
开路电压峰值：（0.5～6）kV，输出电压最大允许误差为±10%。
