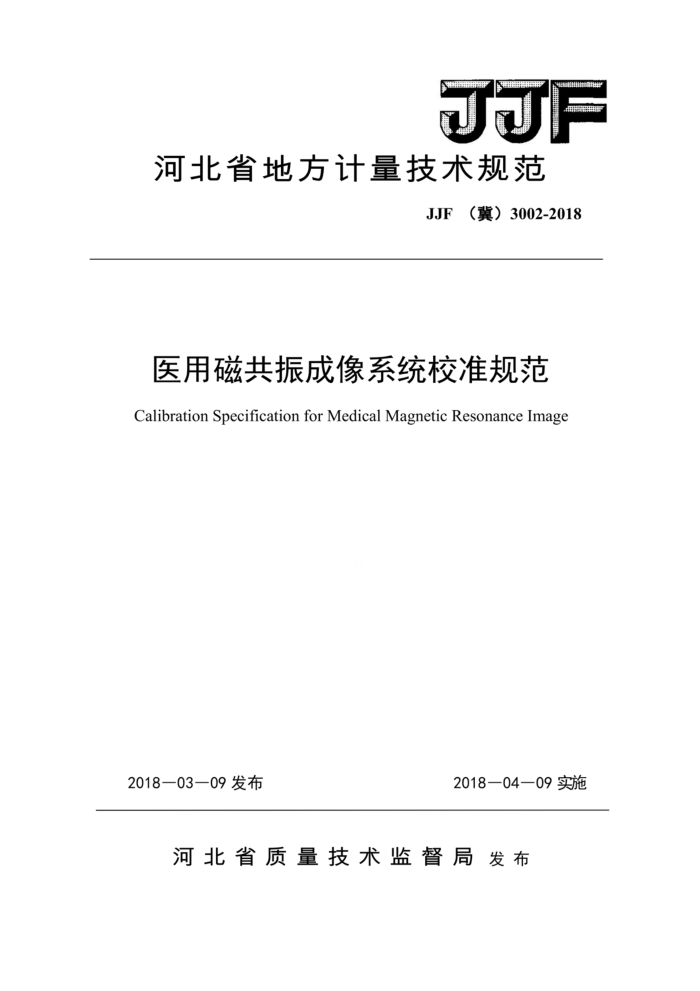

河北省地方计量技术规范
JJF（冀）3002-2018
医用磁共振成像系统校准规范 Calibration Specification for Medical Magnetic Resonance Image
2018—03—09发布
2018—04—09实施
河北省质量技术监督局发布 JJF（冀）30022018
医用磁共振成像系统
校准规范
JJF（冀）3002—2018
Calibration Specification for Medical Magnetic Resonance Image
归口单位： 河北省质量技术监督局
起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
河北省计量检测技术中心
本规范委托河北省计量监督检测研究院负责解释 JJF（冀）3002—2018
主要起草人
郭刚梁良鲁向 （北京市计量检测科学研究院）蒋君杰 （天津市计量监督检测科学研究院）
（河北省计量监督检测研究院）
（河北省计量监督检测研究院）
参与起草人
白之光 （河北省计量监督检测研究院）谢晋
(河北省计量检测技术中心)
王化鹏 （河北省计量监督检测研究院） JJF（冀）3002—2018
目录
引言.. 1范围. 2引用文件.. 3术语和计量单位 3.1术语 3.1.1信噪比signal tonoiseratio... 3.1.2影像均匀性imageuniformity. 3.1.3线性linearity.... 3.1.4空间分辨力spatialresolution... 3.1.5低对比分辨力lowcontrastresolution 3.1.6层厚slicethickness.... 3.1.7纵横比verticaltohorizontalratio. 3.2计量单位. 4概述。 5计量特性. 5.1主磁场... 5.2信噪比... 5.3影像均匀性 5.4空间线性.. 5.5空间分辨力.. 5.6低对比分辨力.. 5.7层厚... 5.8纵横比.... 6校准条件.. 6.1环境条件. 6.2扫描条件... 6.3主标准器和测量设备 6.4通用技术要求... 7校准项目和校准方法. 7.1校准项目... 7.2校准方法.. 7.2.1主磁场强度 7.2.2信号噪声比.. 7.2.2.1一次扫描法 7.2.2.2二次扫描法. 7.2.3影像均匀性 7.2.4空间线性... 7.2.5空间分辨力... 7.2.6低对比分辨力.. 7.2.7层厚...
I
4
2
*6
6
6 .6 6
9 JJF（冀）30022018
7.2.8纵横比.. 8校准结果表达 9 复校时间间隔.... 附录A主磁场强度校准结果不确定度分析附录校准原始记录格附录C校准证书内页格式（第2页）附录D医用磁共振成像系统计量性能检测模体
....8 .9 *·.9 .10
..2.
..14 ...6
II JJF （冀）3002—2018
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JJF 1001-2011《通用计量术语及定义》、JJF1059.1-2012 ：《测量不确定度评定与表示》编制。
本规范是首次制定的地方计量技术规范。
III JJF（冀）3002－2018
医用磁共振成像系统
1 范围
本规范适用于新安装、使用中和影响成像性能的部件修理后的医用磁共振成像系统的
现场校准。
2引用文件
本规范引用了下列文件： YY0319-2008医用电器设备第2-33部分：医疗诊断用磁共振设备安全专用要求
YY/T0482一2010医用成像磁共振设备主要图像质量参数的测定
WS/T263一2006医用磁共振成像（MRI）设备影像质量检测与评价规范
NEMA-MS1-2008诊断磁共振成像中的信号噪声比的测定（DeterminationofSignal to noise RATIo (SNR)inDiagnosticMagneticResonance Images)
NEMA-MS3-2008诊断磁共振成像中的图像均匀性的测定（DeterminationofImage UniformityinDiagnosticMagneticResonanceImages)
在使用本规程时，应注意使用上述引用文献的现行有效版本。凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语
3.1.1信噪比signaltonoiseratio
信号为感兴区中像素信号强度的平均值减去背景区域信号强度的平均值。 噪声为感兴区内像素信号强度的标准偏差。 信噪比为信号与噪声的比值。 JJF（冀）3002－2018
3.1.2影像均匀性imageuniformity
图像的均匀性是指当成像物体具有均匀的磁共振特性时，磁共振成像系统在扫描整个物体过程中产生一个均匀信号响应的能力。
3.1.3线性linearity
任何图像系统的图像中出现的几何变形的程度。几何变形可以是图像中所显示的点相对于已知位置的偏移或图像中任意处两点之间距离测量值相对于实际值的偏差。
3.1.4空间分辨力spatialresolution
在没有严重噪声时测量成像系统对两个相邻物体的分辨能力 3.1.5低对比分辨力lowcontrastresolution
当物体产生的信号强度与背景信号强度相近时，成像系统对物体的分辨能力。
3.1.6层厚slicethickness
断层分布的半高全宽值。断层分布的定义为磁共振成像系统对于垂直穿过成像层的运动点源的响应。 3.1.7纵横比verticaltohorizontalratio
模体圆截面图像的纵方向与横方向之比。
3.2计量单位
1）长度单位名称：毫米；单位符号：mm 2）磁场强度单位名称：特斯拉；单位符号：T
4概述
医用磁共振成像系统是将人体置于特殊的磁场中，用无线电射频脉冲激发人体内氢原子核，引起氢原子核共振，并吸收能量。在停止射频脉冲后，将吸收的能量释放出来，氢原子核按特定频率发出射电信号，被体外的接受器收录，经电子计算机处理获得图像。医用磁共振成像系统主要由可变磁场或固定磁场、射频线圈、梯度线圈、计算机成像系统和
2
