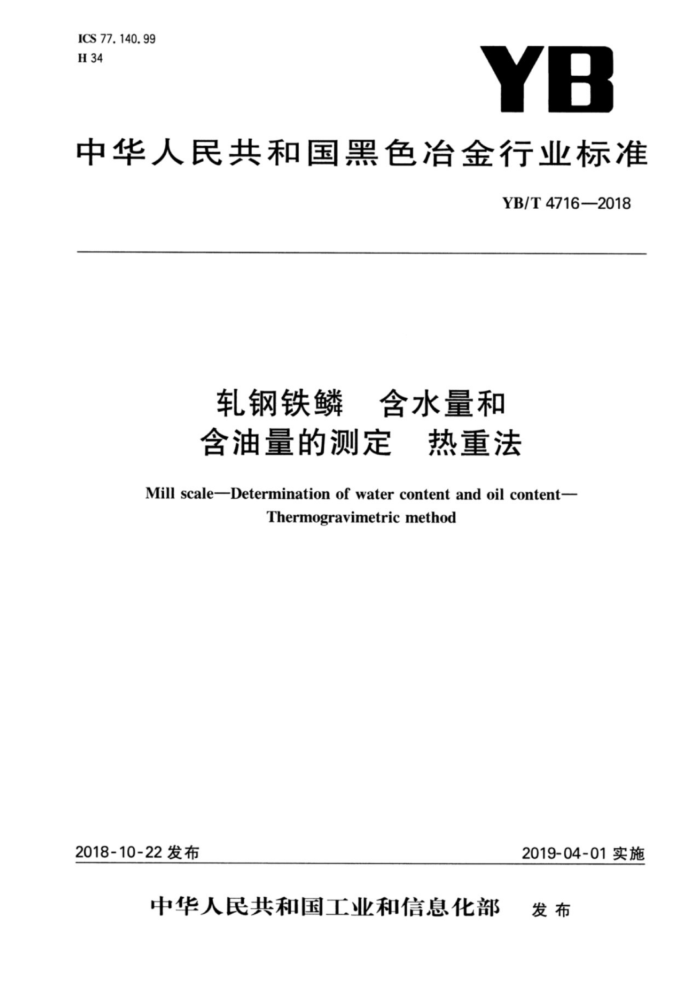

ICS 77.140. 99 H 34
YB
中华人民共和国黑色冶金行业标准
YB/T4716—2018
轧钢铁鳞 含水量和含油量的测定 热重法
Mill scale-Determination of water content and oil content-
Thermogravimetric method
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 YB/T4716—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：鞍钢股份有限公司、辽宁华孚环境工程股份有限公司、杭州希睿迪科技有限公司
冶金工业信息标准研究院。
本标准主要起草人：徐鹏飞、王海丹、杨大正、马光宇、高恩运、杨立军、仇金辉、耿继双、钱峰、王飞、 王姜维、赵晶晶、刘妍希。
本标准为首次发布。 YB/T4716—2018
轧钢铁鳞含水量和含油量的测定 热重法
1范围
本标准规定了热重法测定轧钢铁鳞含水量和含油量的原理、仪器和设备、取样、分析步骤、分析结果的计算等。
本标准适用于轧钢铁鳞含水量和含油量的测定。含水量测定范围（质量分数）：0.50%～45.00%；干基含油量测定范围（质量分数）：0.10%~30.00%。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T8979 纯氮、高纯氮和超纯氮
3原理
利用热重差热分析仪，在氮气（或情性气体)保护气氛中，通过升温去除轧钢铁鳞中的水分和油分，根据失重曲线，计算轧钢铁鳞的含水量和含油量。 4仪器和设备 4.1热重差热分析仪：升温范围最低可升至550℃，控温精度0.1℃，称重精度0.1μg，具有载气功能。 4.2广口瓶。 5取样 5.1沉淀池取样
将抓斗悬停于池边，在沉淀池中用吊车抓斗进行样品捞取，再于抓斗中无淤水区取约100g样品，保证捞取的样品表面无积水、无杂物，再将样品置于广口瓶（见4.2)中，盖紧。 5.2渣池取样
在含油铁鳞渣池4个角点和中心点，角点离池边50cm处进行取样，见图1。每个点取样品约100g，保证捞取的样品表面无积水、无杂物，将样品分别置于5个广口瓶（见4.2)中，盖紧。
50cm
Fwsos
图1渣池取样点示意图
1 YB/T4716—2018
所取样品应尽快分析，如需放置，应贮存在0℃～4℃冰箱中冷藏，保存时间不超过24h。 6分析步骤 6.11 仪器参数设置
升温方式：室温550℃，升温速率为10℃/min，然后进行自然降温。 数据采集：从实验起始时进行数据采集，每隔6s采集一个数据，直到检测结束。 检测载气应为符合GB/T8979规定的高纯氮气，或情性气体。设置载气流量为40mL/min。
6.2试样测定
空白试验：埚中不放试样，按6.1设置参数进行空白实验，用于消除仪器的基线漂移（见4.1)；试样检测：称取试样120mg士20mg，记为mo。在室温条件下将试样置于热重差热分析仪的埚
中，按6.1设置参数进行检测。 6.3测定结果分析
检测结束后，对TG曲线进行微分，得到DTG数据，对TG和DTG数据进行分析，以温度为横坐标，以TG和DTG数据为纵坐标作图（图2)，失重温度范围由DTG失重峰的拐点确定，DTG两个拐点所对应的TG点分别计为m水和m水+油。
TG(mg) DTG(mg/min)
零线
1u. 8m/o0
水分
Su
7
DTC
1
-15
-5
油分
TG
20
6 600
300 z/C
400
500
100
200
0
图2轧钢铁鳞TG和DTG曲线
7分析结果的计算 7.1含水量计算
含水量以质量分数w水计，数值以%表示，按式(1)计算：
=m水×100%
（1）
水=
mo
式中： mo m水 试料失去的水分质量，单位为毫克（mg）。
试料质量，单位为毫克（mg）；
7.2含油量计算
含油量为干基含油量，以质量分数w油计，数值以%表示，按式(2)计算：
2 YB/T4716—2018
m水+二m水×100% mo一m水
.(2)
W油
.........
式中： mo m水 m水+油 试料失去的水分和油分的总质量，单位为毫克（mg）。
试料质量，单位为毫克（mg）；试料失去的水分质量，单位为毫克（mg）；
8 允许差
当两次独立分析结果差值的绝对值不大于表1所规定的允许差r时，则取其算术平均值作为分析结果。如果两次独立分析结果差值的绝对值大于r值，则按附录A的规定追加测量次数并确定分析结果。 分析结果修约规则按GB/T8170执行。
表1允许差含量范围/% ≥0.50~1.00 >1.00~10.00 >10.00~45.00 ≥0. 10~1. 00 >1.00~10.00 >10.00~30.00
组 分
允许差r/% 0. 10 0.50 2. 00 0. 10 0. 30 1. 20
含水量
干基含油量
9 试验报告
试验报告应包括下列内容： a) 鉴别样品、实验室和分析日期等所需的资料； b) 遵守本标准规定的程度； c) 分析结果及其表示； d) 测定中观察到的异常现象； e) 任何本标准中未规定的操作，或任何可能影响结果的操作。
3 YB/T4716—2018
附录A （规范性附录）
试样分析结果接受程序流程图
从独立结果开始
分析结果12
是
lyiy2l≤r
2
香
再次测定为
yi+y2+y3
1
13max3minl≤1.2r
3
否再次测定4
是
J1+y2+y3+y4
1Jmax)minl≤1.3r

4
香
μ=中位值(J1,J2,J3,4)
