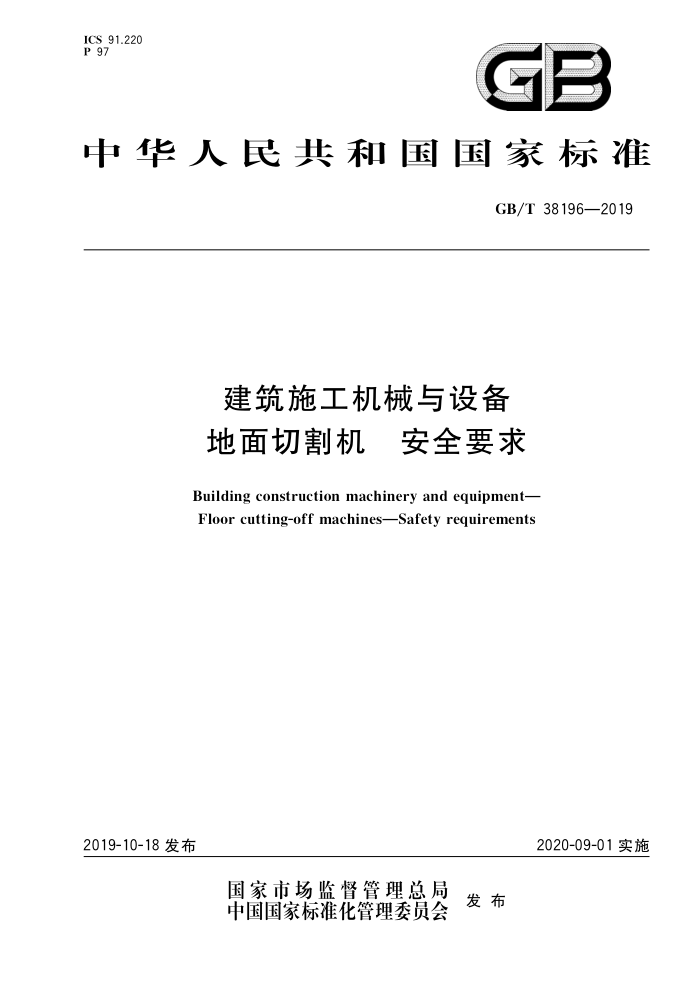

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T38196—2019
建筑施工机械与设备地面切割机 安全要求
Building construction machinery and equipment- Floor cutting-off machines-Safety requirements
2020-09-01实施
2019-10-18发布
国家市场监督管理总局 发布
中国国家标准化管理委员会 GB/T38196—2019
目 次
前言
III
范围 2 规范性引用文件
术语和定义重大危险列表安全要求和/或措施 6 安全要求和/或措施的验证·
3
5
使用信息附录A（规范性附录） 振动试验规程· 附录B（规范性附录） 防护装置的强度附录C（规范性附录） 图形标志附录D（规范性附录） 切割砂轮用法兰的尺寸附录E（规范性附录） 表面温度的验证附录F（规范性附录） 噪声试验规程参考文献
13 16
19
..
20
22
23
25 GB/T 38196—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：北京建筑机械化研究院有限公司、北京建研机械科技有限公司、湖南联智智能科
技有限公司、中国建设教育协会
本标准主要起草人：刘妍、刘双、马肖丽、廖辉红、周紫晗、刘德坤、鲁卫涛、周昆、李奇
II GB/T38196—2019
建筑施工机械与设备地面切割机 安全要求
1范围
本标准规定了地面切割机（以下简称切割机）设计和制造的安全要求本标准适用于动力进给式地面切割机、手动装置进给式地面切割机或手推进给式地面切割机（见
3.2～3.4），用于混凝土、沥青和类似建筑材料地面的锯切、开槽和铣削，以电力或内燃机为主动力的步行操控的地面切割机械。其动力传输为机械式或液压式。其预定使用旋转切割砂轮进行湿式或干式切割。切割砂轮可为金刚石切割砂轮或氮化硼切割砂轮。如果在该机械的设计和使用参数内，也可采用其他类型的切割工具，本标准不包括这些类型的切割工具，
本标准不适用于：一人员驾乘操控的自行式地面切割机；一沿轨道移动的机器； —手持便携式切割机；一遥控的机器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工
程法
GB/T3883.1手持式、可移式电动工具和园林工具的安全第1部分：通用要求 GB/T 4208 外壳防护等级（IP代码） GB 4706.1 家用和类似用途电器的安全第1部分：通用要求 GB 4706.66 家用和类似用途电器的安全泵的特殊要求 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 14412 机械振动与冲击加速度计的机械安装 GB/T14790.2—2014 机械振动人体暴露于手传振动的测量与评价第2部分：工作场所测量
实用指南
GB/T15706一2012机械安全设计通则风险评估与风险减小 GB/T16855.1机械安全控制系统安全相关部件第1部分：设计通则 GB/T17248.2一2018声学机器和设备发射的噪声在一个反射面上方可忽略环境修正的近
似自由场测定工作位置和其他指定位置的发射声压级
GB/T20485.1振动与冲击传感器校准方法 第1部分：基本概念 GB/T23716人体对振动的响应测量仪器 GB/T23821 机械安全防止上下肢触及危险区的安全距离
1 GB/T38196—2019
GB/T25631机械振动手持式和手导式机械振动评价规则 GB50010—2010混凝土结构设计规范 ISO13732-1：2006热环境的人类工效学人接触表面反应的评定方法第1部分：热表面（Er
gonomics of the thermal environmentMethods for the assessment of human responses to contact with surfaces—Part 1:Hot surfaces)
EN12096机械振动振动发射值的标示和验证（Mechanicalvibration—Declarationandverifica- tion of vibration emission values)
3术语和定义
GB/T15706一2012和GB/T25631界定的以及下列术语和定义适用于本文件。
3.1
地面切割机 floor cutting-off machine;floor sawing machine 在施工现场用于混凝土、沥青和类似建筑材料地面的锯切、开槽和铣削的步行操控的移动式机械，
通常的组成部件如图1所示。
4
说明：
切割机切割锯切导向装置（当需要时）：切割砂轮；在危险部位限制接触危险的防护装置：
2
3 4—-机架；
5———电动机或内燃机，其产生驱动切割砂轮和切割机进给（对动力进给式地面切割机)的动力： 6———冷却金刚石切割砂轮的供水系统；
切割机功能和进给的控制装置，
注：图1为众多可用于地面锯切、开槽和铣削的切割机的一个示例，用于说明其结构的主要组成部分。
图1 步行操控的地面切割机的典型示例
