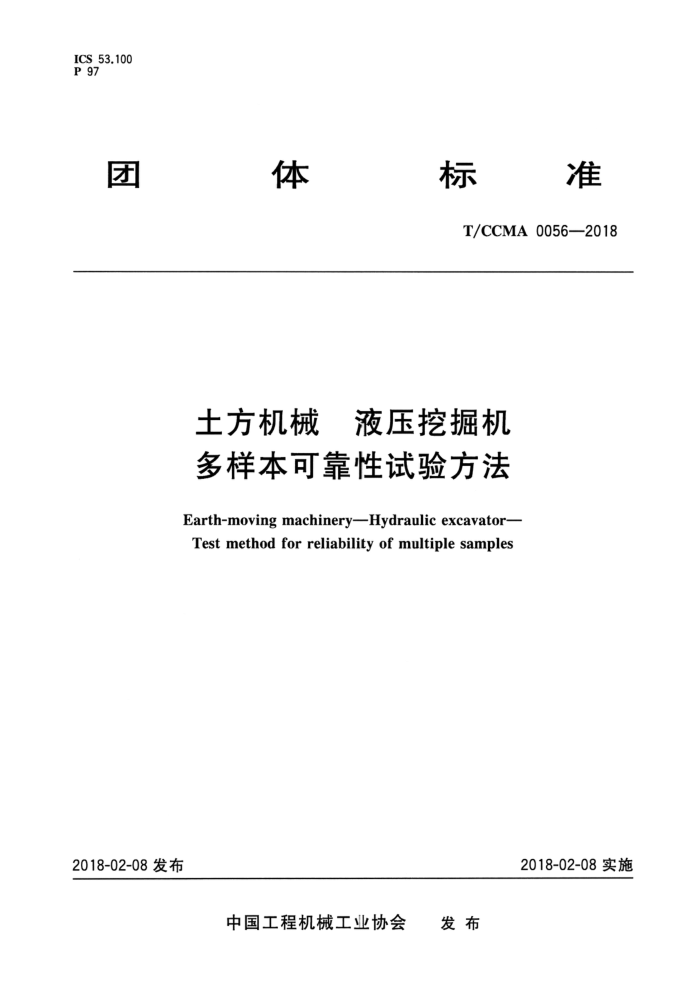

ICS 53.100 P 97
团
体
准
标
T/CCMA0056—2018
土方机械 液压挖掘机多样本可靠性试验方法 Earth-moving machineryHydraulic excavator- Test method for reliability of multiple samples
2018-02-08实施
2018-02-08发布
发布
中国工程机械工业协会 T/CCMA 0056—2018
目次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验方法
m
Y
失效分类与评价方法
5
附录A（规范性附录）作业生产率试验方法附录B（资料性附录）可靠性试验记录表附录C（资料性附录）总体可靠性水平评价示例
X
11 13
. T/CCMA0056—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国工程机械工业协会提出并归口。 本标准由中国工程机械工业协会质量工作委员会组织制修订。 本标准起草单位：中机科（北京）车辆检测工程研究院有限公司、柳州柳工挖掘机有限公司、青岛雷
沃挖掘机有限公司、徐州徐工挖掘机有限公司、山东临工工程机械有限公司、三一重机有限公司、日立建机（中国)有限公司、成都神钢建设机械有限公司、小松（考州）工程机械有限公司、住友建机（唐山)有限公司、斗山工程机械（中国)有限公司。
本标准主要起草人：邸鹏远、詹大桂、何周雄、陈维雄、张宏、夏金玲、田大庆、王飞、陈健、迟峰、 余南明、尚向阳、杨永红、王臣、张广文、黄海潮、范晓兰、宗娟。 T/CCMA0056—2018
土方机械液压挖掘机多样本可靠性试验方法
1范围
本标准规定了液压挖掘机（以下简称挖掘机）多样本可靠性试验的试验方法、失效分类及总体可靠性水平评价方法。
本标准适用于预期生产周期内定型后的挖掘机多样本可靠性试验。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T14685建设用卵石、碎石 GB/T21153土方机械尺寸、性能和参数的单位与测量准确度 GB/T25602一2010土方机械机器可用性术语 GB/T25614土方机械声功率终的测定动态试验条件 GB/T25615 5土方机械司机位置发射声压级的定动态试验条件
3术语和定义
GB/T25602一2010界定的以及下剂术语和定义适用于本文件。
3.1
失效failure 整机或零部件不能完成其规定功能或其性能指标恶化至规定范围以外的现象，但在一定时间内的
易损件更换除外。
注：改写GB/T25602—2010，定义3.4.1。
3.2
固有缺陷失效 inherentweaknessfailure 由于设计、制造等计划和实施中的错误而使产品承受规定能力内的负荷时，产品本身固有缺陷所造
成的失效。
[GB/T256022010,3.4.11] 示例：由于结构强度、材质、加工和装配工艺等原因所引起的过度变形、断裂、早期磨损和老化等失效。
3.3
从属失效 secondaryfailure 由另一产品的失效直接或间接引走的产品的失效。 [GB/T25602—2010,3.4.8] 示例：发动机由于连杆螺栓断裂导致连杉轴瓦、活塞和缸仁等一系列零件损坏时，则连杆螺栓断裂为固有缺陷失
效，由此引起的活塞和缸体等一系列零件损坏均属于从属失效。
1 T/CCMA0056—2018
3.4
误用失效 misuse failure 由操作、维修、贮存等不正确应用所引起的失效。 [GB/T25602—2010,3.4.12] 示例：未按规定要求加油或加冷却液而导致发动机过热、抱缸；擅自改变零部件结构或调整状态，超载使用等导致
的失效。 3.5
工作可用度 operational availability 在规定时间内，可用时间除以可用时间与不可用时间之和，用百分比表示。 注：改写GB/T25602—2010，定义3.2
3.6
跑合期 run-in period 新产品释放全部性能的工作期。 [GB/T25602-2010,3.6.31]
3.7
修理时间 repair time 在规定条件下，修复不能完成其规定功能的产品所需的时间注1：该 时间通过工时测量注2：为 了更换组成元件，将其从主机拆除所需的修理时间 十人主机的修理时间 如果组成元件通过修理后重新
安装到主机 上，其修理所需的时间包括在主机的修理 A° 注3：修理工 作由准备、失效原因的识别、修理 调整、试单 组成。
［GB/T25602—20103.6.12
3.8
平均失效间隔时间 mean time between fail
mres
MTBF 机器总作业时间与产品出现的当量失效数（失效次数与加权系数的乘积）的比值。 注：改写GB/T25602 2010，定义3.6.28。
3.9
平均失效间隔时间（MTBF)的观测值 observed MTBF 机器可靠性试验总时间除以失效总次数。
3.10
平均失效间隔时间（MTBF）的试验区间testedMTBFinterval 在试验条件下MTBF真值的可能范围，即在所规定的置信度下MTBF的区间估计值。
3.11
致命失效 critical failure 可能导致人身伤害或财产重大损失，或引起产品完全丧失必要功能的失效。 注：改写GB/T25602—2010，定义3.4.13。
3.12
主要失效 major failure 可能降低或停止系统功能和/或超过8h修理时间的失效。 ［GB/T25602—2010,3.4.15
3.13
一般失效 general failure 一般零部件损坏、裂纹、过度磨损，需要停机修理，能在8h修理时间内予以排除的失效。
2
