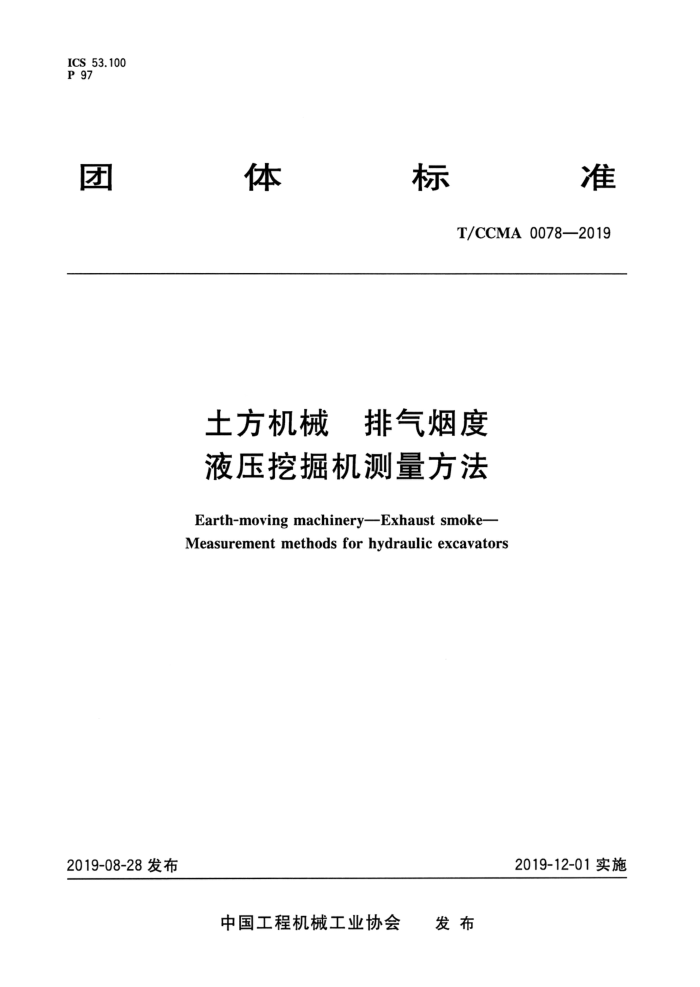

ICS 53.100 P 97
体
标
准
团
T/CCMA0078—2019
土方机械 排气烟度液压挖掘机测量方法 Earth-moving machinery-Exhaust smoke- Measurement methods forhydraulic excavators
2019-12-01实施
2019-08-28发布
发布
中国工程机械工业协会 T/CCMA 0078—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国工程机械工业协会提出并归口。 本标准由中国工程机械工业协会质量工作委员会组织制定。 本标准主要起草单位：国家工程机械质量监督检验中心、中国工程机械工业协会质量工作委员会、
广西柳工机械股份有限公司、日立建机（中国)有限公司、青岛雷沃工程机械有限公司、徐州徐工挖掘机械有限公司、三一重机有限公司、徐州徐工矿业机械有限公司、临沂山重挖掘机有限公司、住友建机（唐山)有限公司、国机重工集团常林有限公司、久保田建机（上海）有限公司、斗山工程机械（中国)有限公司、沃尔沃建设设备投资（中国)有限公司、现代（江苏)工程机械有限公司、卡特彼勒（中国)投资有限公司、小松（中国）投资有限公司。
本标准主要起草人：邸鹏远、苏子孟、钟志兴、李建如、陈维雄、耿家文、陈健、王勇、李宣、王臣、刘浩、 姚焕宏、吴飞、陈志军、万霄飞、罗浩亮、张益民、黄海潮、陈红杰、王飞、张怡、何佳杰、雷明。
I T/CCMA 0078—2019
引言
GB36886一2018《非道路移动柴油机械排气烟度限值及测量方法》已发布实施，由于装用柴油机的非道路移动机械涉及的产品种类较多、工作方式多样化、作业工况复杂，GB36886一2018作为通用标准，很大程度上难以适应不同机种的排放烟度测量需求，尤其是对一些新生产的机器以实际作业工况作为测量条件会对机器造成较大伤害。为了解决这一问题，在不影响机器排气烟度测量结果的前提下，用模拟加载法代替自由加载法，而制定了本标准。
本标准根据对挖掘机功能和主要作业工况与排气烟度之间关系的研究结果，按照： a）排放恶劣工况优先原则，即不同型号规格机器烟度排放的最大值出现在同一工况，该工况作为
烟度测量工况：
b）多工况并行，排气烟度结果优先原则，烟度最大值作为报告值； c）模拟加载法应与自由加载法排气烟度处于同一水平，且全覆盖行业主要企业主导产品的原则。 确定了本标准的试验工况、测量方法与试验结果的处理方法，鉴于目前测试技术，排气管在运动过程中无法实现林格曼烟度的测量，本标准仅保留了自由加速工
况林格曼烟度的测量。
Ⅱ T/CCMA0078—2019 4.3加速行驶试验场地应选用混凝土路面，跑道长度、宽度满足试验要求。纵向坡度应不大于1%，横向坡度应不大于1.5%。
5仪器
不透光烟度计的采样频率应不低于10Hz，可连续采样时间不少于120S。不透光烟度计安装和使用应满足GB3847和仪器操作手册的要求。受排气管结构的限制，探头前部插入排气管内长度未达到 30cm时，应尽可能插入排气管更深处，且接近排气管轴心线，避开变截面的紊流区。
6 试验前的准备
6.1 样机试验前至少应进行下列准备工作：
a) 处于出厂状态； b) 按制造商规定加足各种液体； c) 应进行充分跑合，使机器的各种液体温度满足制造商规定的要求； d）发动机转速应调至制造商设定的最高空载转速 e) 测量前应按附录 A 核验样机基本信息:
6.2按仪器操作手册的要求进行测量前的准备，在正式进行排放测量前，应采用3次自由加速过程或其他等效方法吹佛排气系统以清扫排 汽系统 中的残留污 染物。测量间隔时间超过60s，应重新吹拂排气系统。 6.3由经过培训、满足试验要 的驾驶员进行操作。
7 测量方法
7.1 试验工况和测量方法确定
排气烟度试验工况和测量方法的确定见表1。
表1排气烟度试验工况和测量方法
自由加载法
模拟加载法
自由加速法
机器类型
实际挖掘工况 加速行驶工况
不透光烟度法林格曼烟度法
履带式 有自动急速功能 不透光烟度法挖掘机
不透光烟度法
无自动急速功能 不透光烟度法
不透光烟度法
不透光烟度法林格曼烟度法林格曼烟度法
轮胎式 有自动怠速功能 不透光烟度法 不透光烟度法 不透光烟度法挖掘机
不透光烟度法
无自动急速功能
不透光烟度法
不透光烟度法
注：实际挖掘和模拟加载任选其工作质量2000kg以下的挖掘机仅选用实际挖掘工况。
