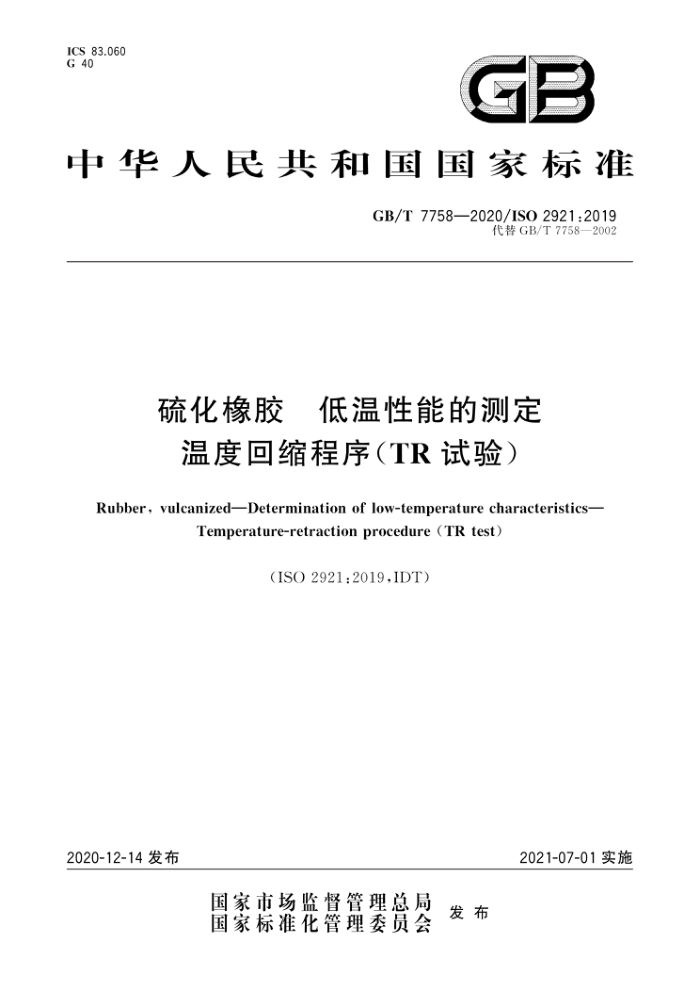

ICS 83.060 G 40
GB
中华人民共和国国家标准
GB/T7758—2020/ISO2921:2019
代替GB/T7758—2002
硫化橡胶 低温性能的测定温度回缩程序（TR试验）
Rubber,vulcanizedDetermination of low-temperature characteristics-
Temperature-retractionprocedure(TRtest)
(ISO2921:2019,IDT)
2021-07-01实施
2020-12-14发布
国家市场监督管理总局 发布国家标准化管理委员会 中华人民共和 国
国家标准硫化橡胶低温性能的测定温度回缩程序（TR试验） GB/T 7758—2020/ISO 2921:2019
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2020年12月第一版
*
书号：155066·1-66764
版权专有 侵权必究 GB/T7758—2020/ISO2921:2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T7758一2002《硫化橡胶 交低温性能的测定 温度回缩法（TR试验）》，与
GB/T7758一2002相比，主要技术变化如下：
一更新并增加了规范性引用文件（见第2章，2002版第2章）；增加了对测温装置的要求（见5.3）；一增加了对温度控制装置的要求（见5.4)；增加了搅拌传热介质工具的要求（见5.6）；一增加了计时装置的要求（见5.7）；修改了对长度测量装置和回缩率标尺的要求，提高了准确度（见5.8，2002版4.3）；一增加了如何在试样上设置轻微张力的说明（见5.8）；一增加了对设备校准的规定（见第6章）；
一
带有试样的试样架在冷却槽中的保持时间由10+min更改为10min土2min（见第8章，2002 版第6章）；
一TR1o、TR30、TRso、TR测定值的结果计算方式由三个试样取平均值更改为三个试样取中值
（见第9章，2002版第7章）；增加了精密度章节（见第10章）；增加了附录A和附录B。
-
本标准使用翻译法等同采用ISO2921：2019《硫化橡胶 低温性能的测定温度回缩程序（TR试验)》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004，IDT）本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准起草单位：江阴海达橡塑股份有限公司、双星集团有限责任公司、广州合成材料研究院有限
公司、沈阳橡胶研究设计院有限公司、上海振君化工科技有限公司、常州毅立方圆复合材料科技有限公司、高铁检测仪器（东莞)有限公司、江苏新真威试验机械有限公司、江苏明珠试验机械有限公司、辽宁省铁岭橡胶工业研究设计院、弘埔技术（香港)有限公司、赛轮集团股份有限公司、北京橡胶工业研究设计院有限公司。
本标准主要起草人：赵静、郭菲、王桂林、易军、王爽、王军、刘佳蕾、下正军、杨晨耘、张美玲、闫毅、 陈韵中、胡智中、沈克会、包达飞、史艳玲、王玉超、金柱银、杨文真、谢君芳、孙斯文
本标准所代替标准的历次版本发布情况为：
GB/T7758—1987、GB/T7758—2002。
1 GB/T7758—2020/ISO2921:2019
硫化橡胶低温性能的测定温度回缩程序（TR试验
警示：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题，
使用者有责任采取适当的安全和健康措施，并保证符合国家的有关法规规定的条件
注意：本标准规定的某些步骤可能涉及使用或产生某些废弃物这可能对局部环境产生危害。相关
文件中应规定适当的安全操作和废弃物使用后的处理条款，
1范围
本标准规定了测定拉伸的硫化橡胶低温下回缩性能的方法。 由于许多热塑性弹性体的屈服点伸长率介于5%～20%之间，所以本标准未涉及热塑性橡胶
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO18899：2013橡胶试验设备校准指南（RubberGuidetothecalibrationoftestequipment） ISO23529橡胶物理试验方法试样制备和调节通用程序（Rubber—Generalproceduresforpre
paring and conditioning test pieces for physical test methods)
3术语和定义
本文件中未列出术语和定义。 ISO和IEC设立术语数据库，以供标准化之用，网址如下：
IEC电工百科（IECElectropedia）：https：//www.electropedia.org/； —ISO在线浏览平台（ISOOnlinebrowsingplatform）：https：//www.iso.org/obp。
4原理
将试样在标准实验室温度下拉伸，然后冷却到在除去拉伸力时，不出现回缩的足够低的温度。除去拉伸力，并以均匀的速率升高温度。测出达到规定回缩率时的温度。
5仪器
5.1回缩装置
由5.2～5.8规定的部分组成（见图1）。
1 GB/T7758—2020/ISO2921:2019
5.2 2传热介质
按ISO23529的要求选择液体或气体传热介质，在试验温度下应保持流体状态，且对被测材料无明显影响。
如果试验仪器能够保证试验结果与使用液体传热介质相同时，也可以使用气体传热介质。 可以使用下列流体： a）当试验温度低至一60℃时，硅油，因为它对橡胶具有化学惰性、不燃性和无毒性；注：在环境温度下运动黏度约为5mm/s。 b) 当试验温度低至一73℃时，乙醇： c) 当试验温度低至一120℃时，甲基环已烷，用液氮冷却（适用于配套仪器）。
5.3测温装置
配备温度测量装置，要求在整个温度测试范围内，温度测量的最大允许误差为0.5℃。 温度传感器应安装在试样附近。
5.4温度控制
能够将传热介质的温度保持在士1℃以内。 5.5 5传热介质容器
带有加热传热介质功能的冷却槽或气体试验箱。 5.6# 搅拌传热介质的工具
用于液体的搅拌器或用于气体的风扇或鼓风机，以确保传热介质保持完全循环。保持搅拌器垂直
搅动液体对于确保液体温度均匀很重要。
5.7计时装置
秒表或其他以秒来计量的计时装置。
5.8试样架
该架装有一个加载装置、能夹持一个或多个试样的夹具和一个活动的上夹具的锁定装置。 试样架应设计成使试样保持轻微的张力（在空气中10kPa～20kPa），并可使其被拉伸的最大伸长
率为350%；同时，其设计应能使上夹具锁定在选定伸长率的位置上并能随时松开。应提供能在试验期间的任何时间内读取试样长度的装置。长度测量装置的最大允许误差为0.25mm，甚至要求更高
此外，也可使用一系列可更换的直接按拉伸试样伸长率读取回缩率的标尺，者有要求，可准确到
0.5%。
应能保证试样架在使用的液体中保持10kPa～20kPa的轻微张力设置额外的轻微张力，把上夹具放到试样伸长部位的中间位置并保持上夹具不动。然后增加负荷
使张力处在10kPa～20kPa的范围内。以上步骤需在标准实验室温度下进行。
注：上夹具的张力被一定体积试样夹处在液体中所产生的浮力所影响试样架的可移动部分的设计应尽量减少摩擦力。
2 GB/T7758—2020/ISO2921:2019
4
-
-10
11
~12
CH
13
14
说明： A 1-—滑轮： 2———线绳；
8一一上夹具的上部：
上夹具的锁定装置；
9
-平衡物；
10—-绝热层； 11一—冷却介质容器； 12——上夹具； 13——试样； 14—-下夹具。
3— - 4-
搅拌器： 5-—冷却介质加热装置（浸人式加热器）； 6 一机架； 7--可换式标尺；
图1回缩装置
6校准
试验仪器应按照附录A所列的时间表进行校准
3 GB/T7758—2020/ISO2921:2019
7试样
7.1 试样的制备
试样应按ISO23529规定进行制备。 7.2 试样的类型 7.2.1标准试样
标准试样为端头宽大而便于夹紧的条形，其尺寸应符合图2的要求。试样初始长度1。应为 100mm土0.2mm或50mm土0.2mm。100mm土0.2mm的试样适用于低伸长率材料的试验，50mm土 0.2mm的试样适用于高伸长率材料的试验。试样应用锋利的裁刀从厚度为2.0mm土0.2mm的平整试片上裁取，试样可用模压方法或从成品上切割、打磨的方法制备，
如果试样长度测量装置准确到0.125mm甚至更高，则可使用50mm长的试样测试50%的伸长率。
单位为毫米
202
R1
.
9°9
lo
6.5
_6.5
20
图2标准试样
7.2.2 从产品上裁取的试样
除标准试样外，可使用从橡胶成品（例如，截面直径在1.5mm和4mm之间的O型圈）上裁取的其他类型试样。
注意这类试样未必给出与7.2.1中规定的两种标准试样相同的结果，因为不同类型试样测试结果不可以比较。
7.3 3试样的数量
每次试验应至少使用三个试样。
7.4试样的调节 7.4.1 除非因技术原因另有规定，应按7.4.2～7.4.5步骤对试样进行调节： 7.4.2 硫化与试验的时间间隔应符合ISO23529的规定。 7.4.3 试样在硫化与试验的时间间隔内应尽可能完全避光。 7.4.4 试样应在ISO23529规定的其中一个标准实验室温度下调节至少16h，然后立即进行试验。 7.4.5 对于易结晶的样品，若试验前在低温下贮存，则可能发生结晶现象，这对所测量的温度回缩值会
