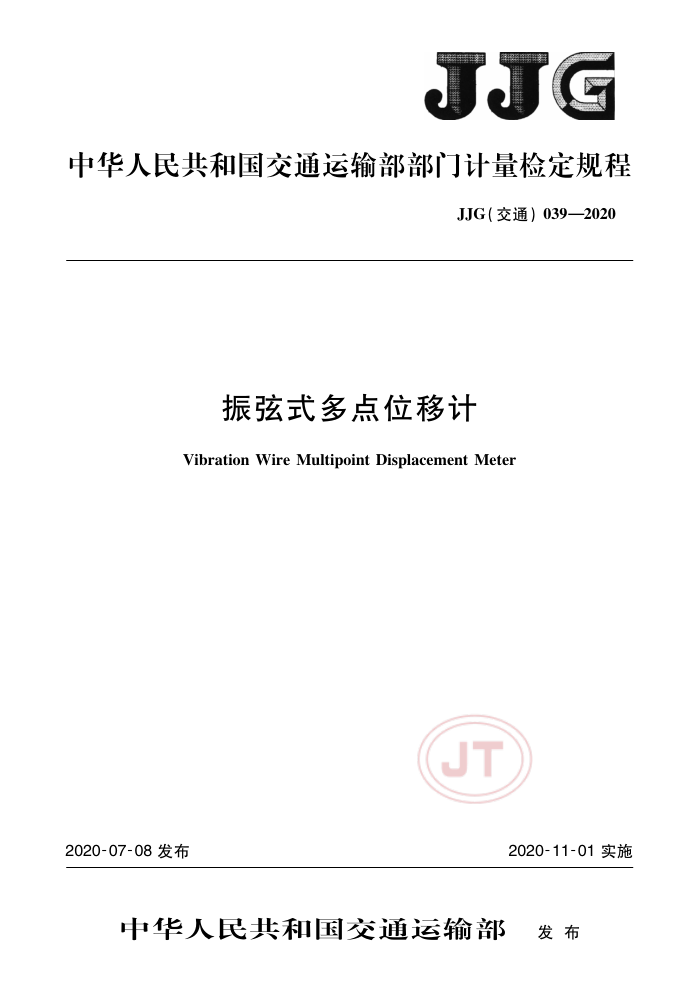

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）039—2020
振弦式多点位移计
Vibration Wire Multipoint Displacement Meter
JT
2020-11-01实施
2020-07-08发布
中华人民共和国交通运输部 发布 JJG（交通）039—2020
振弦式多点位移计
检定规程
JJG（交通）039—2020 代替JJG（交通）039—2004
Verification Regulation of Vibration Wire ++
Multipoint Displacement Meter
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站
JT
本规程由全国水运专用计量器具计量技术委员会负责解释 JJG（交通）039—2020
本规程主要起草人：
吴晓雪（交通运输部天津水运工程科学研究所）窦春晖（交通运输部天津水运工程科学研究所）韩鸿胜（交通运输部天津水运工程科学研究所）周振杰（国家水运工程检测设备计量站）
参加起草人：
李妍（交通运输部天津水运工程科学研究所）赵晖（交通运输部天津水运工程科学研究所）
JT JJG（交通）039—2020
目 录
引言范围
1 2 3. 4 5计量器具控制附录A振弦式多点位移计检定记录表附录B振弦式多点位移计检定证书内页格式附录C振弦式多点位移计检定结果通知书内页格式
概述计量性能要求通用技术要求
n
JT
1 JJG（交通）039—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）039一2004《水运工程电位器式多点位移计》。名称由《水运
工程电位器式多点位移计》修改为《振弦式多点位移计》。与JJG（交通）039一2004相比，除编辑性修改外，主要技术变化如下：
删除了分辨力、测杆传递精度、端基线性度误差、滞后的计量性能要求（见2004 年版的4.1、4.2、4.3、4.4）；修改了计量性能要求中的线性度指标（见第3章，2004年版的4.6）；删除了通用技术要求中产品合格证书要求（见2004年版的5.3）；修改了检定设备（见5.1，2004年版的6.1.3）；修改了检定项目（见5.2,2004年版的6.2）；修改了综合误差、线性度、重复性的检定方法（见5.3，2004年版的附录B）； -增加了振弦式多点位移计检定记录表（见附录A，2004年版的附录A）；增加了振弦式多点位移计检定证书内页格式（见附录B，2004年版的附录C）； -增加了振弦式多点位移计检定结果通知书内页格式（见附录C,2004年版的附录D）。 本规程历次版本发布情况为： JJG（交通）039—2004。
JT
ⅡI JT JJG（交通）039—2020
振弦式多点位移计检定规程
1范围
本规程适用于量程不大于300mm的振弦式多点位移计的首次检定、后续检定和使用中检查。 2概述
振弦式多点位移计（以下简称位移计”）用于多点监测岩土工程和建（构）筑物等位移。 位移计由锚头、测杆接头、定位盘、护管及传感器组（3~6支）组成，结构示意图见图1。
一
1D
一
说明： 1锚头； 2——测杆接头； 3———定位盘；
4———护管； 5 传感器组，
图1振弦式多点位移计结构示意图
位移计的工作原理为：当被测结构物发生变形时将会通过位移计的锚头带动测杆，测杆拉动位移计产生位移变形，变形传递给振弦式位移计转变成振弦应力的变化，从而改变振弦的振动频率；电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可计算出被测结构物的变形量，并可同步测量埋设点的温度值。 3计量性能要求
位移计计量性能要求见表1。
表1位移计计量性能要求
参数综合误差线性度回程误差h 重复性r
要求 s|≤2.5%F . s 1l≤2. 0% F . S h≤1.0%F·S
r≤0.5%F.S
注：F·S为位移计满量程。
1 JJG（交通）039—2020
4 通用技术要求 4.1外观
外观要求如下： a) 1 位移计的外表面应整洁、平整，不应有锈斑及裂痕等缺陷； b) 引出的电缆、护套应无损伤； c） 紧固件不应有松动、损坏现象。
4.2铭牌
位移计应有清晰的铭牌，并标有产品名称、型号、生产厂家、出厂编号及出厂日期等。
5计量器具控制 5.1检定条件 5.1.1环境条件
环境条件要求如下： a） 温度：20℃±2℃； b） 相对湿度：应不大于85%。
5.1.27 检定设备
检定设备要求如下：
量块套组：测量范围0.5mm~1000mm，5等及以上； b) 弦式读数仪：最大允许误差±0.5%； c) 位移计检定台。
a)
5.2 检定项目
检定项目见表2.检定记录表见附录A。
表2检定项目一览表首次检定
后续检定
使用中检查
序号 1 2 3 4 5 6 注：“+”表示需要检定的项目，“-”表示不需要检定的项目 5.3检定方法 5.3.1外观
检定项目
外观铭牌综合误差线性度回程误差重复性
+ + + + + +
+ + + +
+ + +
采用目测和手检的方法检查外观。 5.3.2铭牌
采用目测的方法检查铭牌。
