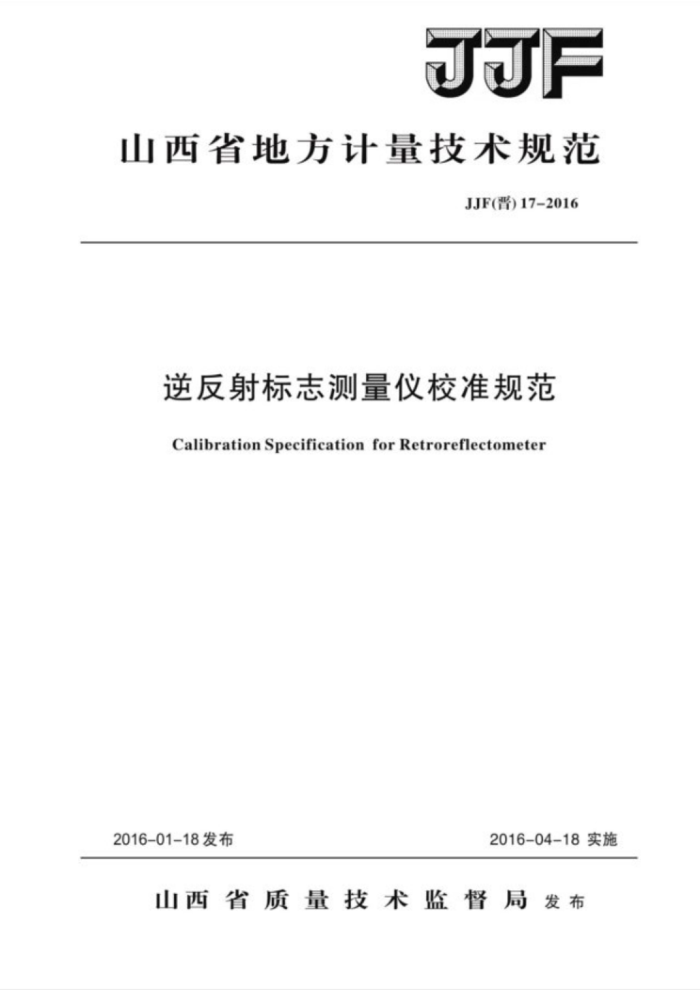

山西省地方计量技术规范
JJF(晋)17-2016
逆反射标志测量仪校准规范
CalibrationSpecificationforRetroreflectometer
2016-01-18发布
2016-04-18实施
山西省质量技术监督局发布 JJF（晋）17—2016
逆反射标志测量仪
校准规范 Calibration Specificationfor
+. .0.0
JJF（晋）17—2016
0'0.0
Retroreflectometer
归口单位：山西省质量技术监督局
主要起草单位：山西省计量科学研究院
本规范委托山西省计量科学研究院负责解释 JJF（晋）17-2016
本规范主要起草人：
白敏（山西省计量科学研究院）许恰（山西省计量科学研究院）朱庆科（山西省计量科学研究院）
参加起草人：
张茜（山西省计量科学研究院）杨磊（山西省计量科学研究院）王俊力（山西省计量科学研究院） JJF（晋）17-2016
目 髪录
引言 1范围…. 2引用文件 3术语和计量单位· 4概述 5计量特性 5.1通用技术要求 5.2示值误差 5.3重复性 6校准条件· 6.1环境条件 6.2校准用标准装置 7校准项目和校准方法 7.1通用技术要求 7.2示值误差 7.3重复性 8校准结果表达 9复校时间间隔. 附录A逆反射标志测量仪几何条件· 附录B校准记录（推荐）格式.. 附录C校准证书内页格式.· 附录D逆反射标志测量仪示值测量结果的不确定度分析.
(I) (1) (1) · (1) · (2) (2) ·(2) · (3) .. (3) · (3) ·(3) (3) · (3) · (3) (3) (4) · (4) · (4) . (5) · (6) (7) · (8)
I JJF（晋）17—2016
引言
本规范以JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》为基础性系列规范进行制定。
JJF（晋）17-2016逆反射标志测量仪校准规范为新制定技术规范，主要参考GB/T26377-2010《逆反射测量仪》和GB23254-2009《货车及挂车车身反光标识》编制而成。
本规范为首次制定，未有替代规范的其他版本和修订内容表述
I JJF（晋）17-2016
逆反射标志测量仪地方校准规范
1范围
本规范适用于测量机动车车身反光标识的逆反射标志测量仪的计量性能及校准方法。
2 引用文件
本规范引用下列文件： JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 GB23254-2009货车及挂车车身反光标识 GB/T26377-2010逆反射测量仪注：使用本规范时，应注意使用上述引用文件的现行有效版本。
3术语 3.1逆反射retroreflection
反射光从接近入射光的反方向返回的一种反射。当入射光方向在较大范围内变化时，仍能保持这种性质。 3.2参考中心referencecentre
在确定逆反射材料特性时，在试样的中心或接近中心所给定的一个点。（见图1)。 3.3参考轴referenceaxis
起始于参考中心，垂直于被测试样反射面的直线。
3.4照明轴illuminationaxis
从逆反射体中心发出，通过光源点的射线。
1 JJF（晋）172016
测量仪应有名称、规格型号、制造单位、出厂编号、生产日期、测量范围、 几何条件等。测量仪的功能键、按钮、开关操作应灵活可靠，测量仪本身不应存在可能引起读数错误的缺陷。
5.2逆反射系数示值误差：土5%。 5.3逆反射系数重复性：不大于5%。
注：上述技术要求不是用于合格性判别，仅提供参考。 6校准条件
6.1校准时环境条件
环境温度：（23土2)℃ 相对湿度：≤85% 电源电压：AC(220土22)V
6.2校准用标准装置
标准试样：应具备白色、黄色、红色三种颜色，逆反射系数的不确定度不大于3%（k=2)。
7校准项目和校准方法
7.1通用技术要求
通过目测和功能操作，检查结果应符合5.1的要求 7.2逆反射系数示值误差
校准步骤如下： a）按使用说明书要求对测量仪通电、预热。 b）调整测量仪的零点。 c）用各颜色标准试样板在测量仪规定的几何条件下进行测量，在该几何条
件下对每个颜色重复测量五次，取平均值为被校准仪器在该几何条件下的显示值。按公式（3）计算测量仪的示值误差。校准结果应满足5.2的要求。
R -Rc×100%
(3)
4=1
R
式中：△一一被校准仪器的逆反射系数示值误差；%
R一一被校准仪器的显示值；cd·Ix-1.m-2
3
