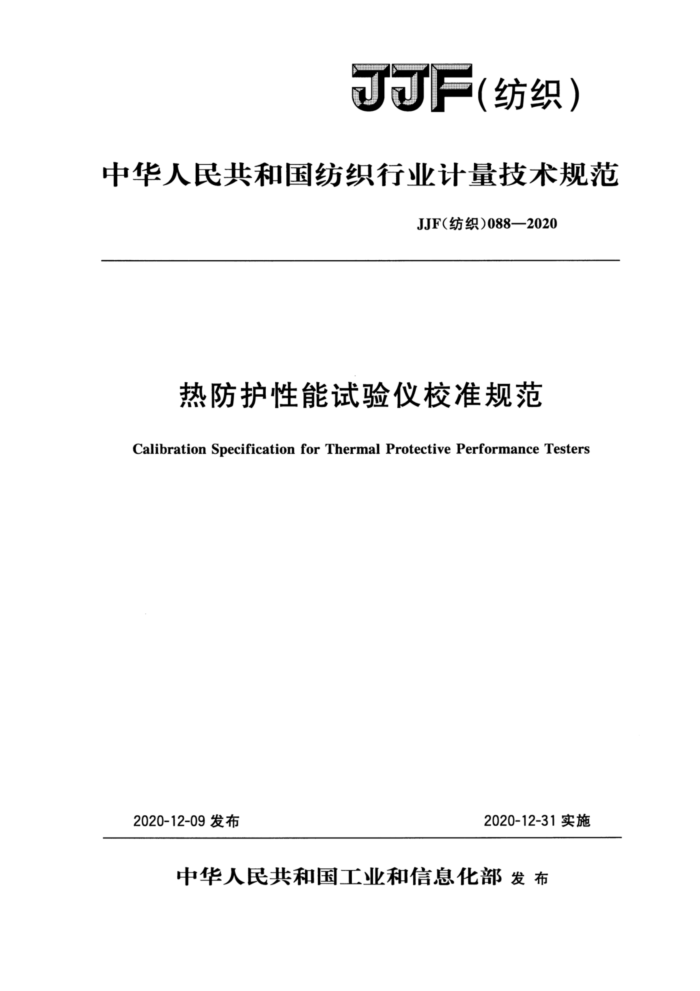

JJF( 纺织)
中华人民共和国纺织行业计量技术规范
JJF(纺织)088—2020
热防护性能试验仪校准规范
Calibration SpecificationforThermalProtectivePerformance Testers
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（纺织）088--2020
热防护性能试验仪校准规范 Calibration Specification for Thermal
JJF（纺织）088--2020
Protective Performance Testers
妇口单位：中国纺织工业联合会起草单位：山东省纺织科学研究院
广州纤维产品检测研究院江苏省特种安全防护产品质量监督检验中心
山东省特种纺织品加工技术重点实验室温州市大荣纺织仪器有限公司温州方圆仪器有限公司
本规范委托全国纺织计量技术委员会负责解释 JJF(纺织)088—2020
本规范起草人：
杨成丽（山东省纺织科学研究院）黎仲明（广州纤维产品检测研究院）王慧（山东省纺织科学研究院）顾海燕 （江苏省特种安全防护产品质量监督检验中心）汪健松 （温州方圆仪器有限公司）张金忠（温州市大荣纺织仪器有限公司） U-20
月 录
膏燕国
(Ⅱ) (1) (1) (1) (2) (2) (2) (4) (5) (6) (7) (8) (9)
CE
1 2 引用文件·
0e
OR
3 概0
计意特性 5 枕雁条件 6 校准项目和校准方法09559900 1 校准结聚4858006069008005688 8 复妆时间闻隔。 附录A人体组就对二摄您防的恶耐度3800 象B 热精护性熊试验仪校店原始记承参考格式 500608 附录C 热质护性销试验仪校准证书（内双）多考格式臀录D 热房护性能试验仪端量不病定度呼定示例
906
600 809 200005000
8950980590p0
00000099008600ce0065590083898 02a0
099
oao
OG
99090
009.04
I JJF（防银）088—2020
引言
本规范依据JJF1071--2010《国家计量校准规范编写规则》和JJF1059。1--2012 《测量不确定度评定与表示》规定的规则缩写。
本规范参考了GB8965.1-2009《防护服装 阻燃防护 第1部分： 阻燃服》中有关试验仪器的相关技术指标及试验方法。
本规范为首次发布。
I JJF（筋织）008—2020
热防护性能试验仪校准规范
1范圈
本规范适用于热防护性能试验仪（以下简承热防护仪）的校准。
2引用文件
本规落引用了下列文件： JTF1071-2010国家计最校准规范缘写规刻 GB/T8170数值修约规则与极限敬值的表示和刻定凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概楼
热防护仪用于测定阻然防护服装面料暴露于辐射热激和对流热源作用下的隔热性能。热防护仪主要由试验部分、电气控制系统和软件测试控制系统组成（见图1），试验部分包含辆射热源、对流热源、防护爆、样品架组件和量热计组件。测试原理：试样水平放暨，在一定热辐射和热对流两种传热方式握合射F（83k网/m）下，避过测定试样背面积聚的总热量达到能等导致人体组织二级烧伤的经度（见附录A）时所需的暴露时间T，用公式（1）计算试样热防护系数TPP值。
试验辉分
5 4
E
广电气控制系笔
告到试控刻系镜添器时岗测试TPP值计算
E****
..
2
1 圈1 热防护仪结构示意围
1-餐射热课：2对流熟报：3一水冷照热屏：4-弹品频组件：5-试样：6-传露器
TPPFXT
(1)
式中： TPP.热防护系数，kW.s/m. F一热通示值，kW/m， T馨塔时间，8。
1 JJF(防)088--2020
我计量特性 4.1 热通量示值误差：士2kW/m。 4.2热源热通量稳定性：≤2%。 4.3暴露时间示值误差：士0.58。 5校准条件 5.1环境条件
环境温度：不大于35℃ 电压：AC（220士22）V 热防护仪应置于稳面的水平基础上，周国应清洁，无腐蚀性介质，无影响仪器正常
工作的电磁干扰和机械振动。 5.2测量标准器及其他设备
测量标准器及其他设备见表1。
表1测量标准摄及其他设备
不确定度或准确度等级
序号 标准器名称
数量
测量范函、分度值或分辨力
或最大允许误差
±0.5%
绝对辆射计
测量范图（0~100）kW/m3 测量范图：（0.1~60）S，
1
电子秒囊
±0.10 8
2
1
分辨力：0.01s
兆欧表数字万用表
澳量范留：>500M，500V 测量范圈：（0.1~200）0
±10% ±0.5%
3 4
1
6 校准项目和校准方法 6.1校准论准备 6.1.1外观检查
（1）热防护仪应在适当部位装有铭牌，铭牌上需标明型号、制造厂、出厂编号等信息，仪器工作面应清洁，外表没有影响试验结果的机械损伤
（2）气密性检查：打开燃烧气体的阀门，检查仪器周国燃烧气体连接管、接口和阀门是否有燃烧气体泄漏现象（可用肥皂水检查），观察气体压力表指示是否有压力或者压力是否稳定。气体阀门管路气密性良好，不存在漏气现象。
（3）热防护仪的各开关、按键、旋钮应灵活可靠，零部件应紧固无松动，表面光洁勺净，无碰伤、毛刺、裂纹、漆层或镀层脱落、锈蚀等缺陷。
（4）通电状态下，数字显示应笔面齐全：亮度均匀，点火器工作状态良好。 （5）热防护仪辐射热源各灯管分布均勾，灯管上表面与试样下表面平行等距。辐射
热通量不小于45kW/m，且能连续可调。 2 J（防织）088-2020
（6）甲烷流量计与空气流量计调节旋钮灵活可靠，浮子升降平稳灵活。 6.1.2电气安全性检查
在热防护仪不连接外接电源的情况下，打开热防护仪电源开关处于通电状态下。用兆欧表测量热防护仪电源播头相线与机壳金属部分之间绝缘电阻，应≥5MO：用数字万用表电阻挡测量热防护仪电源插头地线与机亮金风部分之间的电阻：应10。 6.2校准项目
热防护仪校准项目对应本规范计量特性条款和校准方法条款见表2。
卖2被准项目一费表
序号 1 2 3 注：根据被校准热防护仪的功能和客要求选择校准项目。
校准项目热通量示值误差热源热通量稳定性馨露时间示值误差
计量特性条款
校准方法条款
4.1 4.2 4.3
6.3.1 6.3.2 6.3.3
6.3校准方法 6.3.1热通量示值误差 6.3.1.1选取41.5kW/m和83kW/m两个校准点，用绝对辐射计在热源下校准热防护仪热通量示值误差（见图2）。
热防护仪热理量传感器
纯对辆射计传感器
.
游潮
图2热通量示值误差校准示意图
6.3.1.2将绝对辐射计传感器放置在距离热源工作距离的位上：调整绝对摇射计传感器接受面，使热源光束垂直入射到接受面。开启热源，调整热源热通量，绝对韬射计示值为校准点41.5kW/m。待绝对播射计示值稳定后开始读数，读取绝对辐射计示值F.. 6.3.1.3 将热防护仪热通量传感器替换绝对播射计传感器，调整热防护仪热通量传感器接受面与绝对辆射计传感器接受面处于同一平面，并使光束垂直人射到接受面。待热通量示值稳定后，读取热防护仪热通量示值F，按公式（2）计算热通量示值误整。
(2)
AF=F-F
式中： AF 热通量示值误差，kW/m： F-热防护仪热通量示值，kW/m
3
