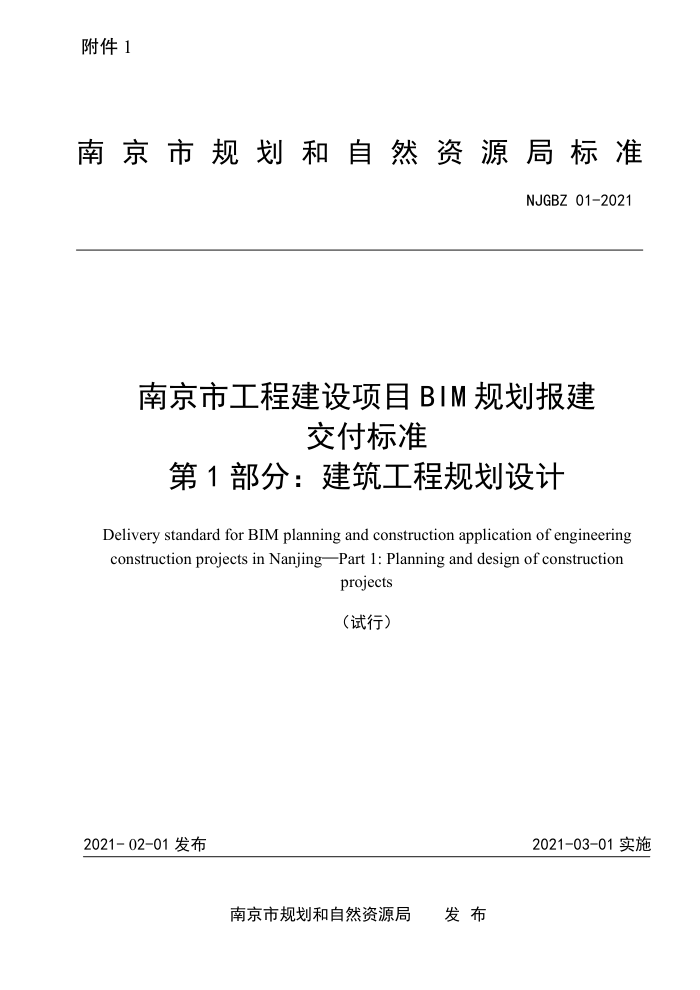

附件1
南京市规划和自然资源局标准
NJGBZ 01-2021
南京市工程建设项目BIM规划报建
交付标准
第1部分：建筑工程规划设计
Delivery standard for BIM planning and construction application of engineering construction projects in NanjingPart 1: Planning and design of construction
projects (试行)
2021-02-01发布
2021-03-01实施
南京市规划和自然资源局 发布 目 次
前 1范围 2规范性引用文件 3术语和定义 4交付物. 4.1基本规定 4.2原生模型文件要求 4.3轻量化模型文件要求 4.4模型文件组织 4.5模型视图要求 5模型创建 5.1坐标规定 5.2模型架构. 5.3BIM软件. 5.4命名规则， 5.5颜色设置规则 5.6分类和编码设置规则 6模型内容 6.1一般规定 6.2模型内容 7模型表达 7.1一般规定 7.2模型几何表达 7.3模型属性信息表达附录 （规范性）总平面模型颜色设置参考文献
I
言
Y
C
14
47 48 前言
《南京市工程建设项目BIM规划报建交付标准》分为三个部分：
第1部分：建筑工程规划设计；第2部分：交通市政工程规划设计；一第3部分：城市轨道交通工程规划设计；本部分为第1部分建筑工程规划设计。 本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
为规范南京市工程建设项目（建筑工程）BIM规划报建交付，提高项目报建效率和质量，推进工程建设项目审批制度改革和智慧城市建设，本标准组受南京市规划和自然资源局的委托，通过广泛的调查研究，认真总结实践经验，参考国内有关标准，并听取各方意见后，编制本文件。
本文件的主要技术内容是：1范围；2规范性引用文件：3术语和定义；4交付物；5模型创建；6模型内容；7模型表达。
本文件由南京市规划和自然资源局负责管理，并负责具体技术内容的解释。 本文件编制单位：南京市规划和自然资源局、南京市国土资源信息中心、中设数字技术股份有限公
司。
II 南京市工程建设项目BIM规划报建交付标准
第1部分建筑工程规划设计
1范围
为提升南京市工程建设项目（建筑工程）BIM规划报建信息化水平，实现建筑工程规划设计的BIM 技术应用，规范建筑工程规划设计成果的BIM交付，制定本文件。
本文件应用于南京市工程建设项目（建筑工程）BIM规划报建，包括建设工程规划设计方案报建和建设工程规划许可报建。
建筑工程设计包括方案设计、初步设计、施工图设计、深化设计等阶段。规划设计方案报建宜采用方案设计成果，规划许可报建宜采用初步设计成果。
工程建设项目（建筑工程）BIM规划报建交付所表达的内容必须真实、准确，除符合本文件外，尚应符合国家现行有关标准的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T51301建筑信息模型设计交付标准 JGJ/T448建筑信息模型制图标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
BIM规划报建BIMplanningapplicationandapproval 利用BIM技术对工程建设项目的设计方案进行技术审查和辅助规划行政审批的技术方法和工作方
式。 3. 2
交付物deliverables 建设单位向审批单位提交的用于BIM规划报建的建筑信息模型文件。
3. 3
数据规整tidydata 对设计模型成果进行数据的清洗、分析再利用、补齐数据等过程。
3. 4
视图modelview 将建筑信息模型在某个空间方向上向投影面投射时所形成的投影，简称视图。
1 平面视图立面视图剖面视图详图视图
平面图立面图剖面图大样图
3.5
图纸视图sheet 视图以一定比例缩放后再加上电子图框即为图纸视图。
3. 6
模型架构modelframework 组成建筑信息模型的各级模型单元之间组合和拆分等构成关系。
3. 7
模型单元modelunit 建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表述。模型单元是
模型的基本组成单元。 3.8
BIM软件BIMsoftware 对建筑信息模型进行创建、使用、管理的软件。
3. 9
属性信息attribute information 用数字、文字、字母或符号表示模型单元特征的信息。属性信息包含项目信息、身份信息、定位信
息、技术信息等。 3. 10
几何表达精度 levelofgeometric detail 模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。
3.11
信息深度 level of informationdetail 模型单元承载属性信息详细程度的衡量指标。
4交付物
4.1基本规定 4.1.1 整体报建或分期报建时，交付物应包含原生模型文件和轻量化模型文件。 4.1.2 交付物包含模型生成的各种视图， 4.1.3 二维电子图、纸质图纸所表达信息须与信息模型保持一致。 4.2原生模型文件要求 4.2.1 原生模型文件包含一个总平面模型文件和一个及以上建筑单体模型文件。 4.2.2总平面模型应链接此次报建的所有建筑单体模型。 4.2.3 每个建筑单体模型应包含此单体内所有专业的内容。每个建筑单体模型不应链接各专业模型 4.3轻量化模型文件要求
轻量化模型文件应从总平面模型文件导出，应包含总平面模型和链接的建筑单体模型的内容。
