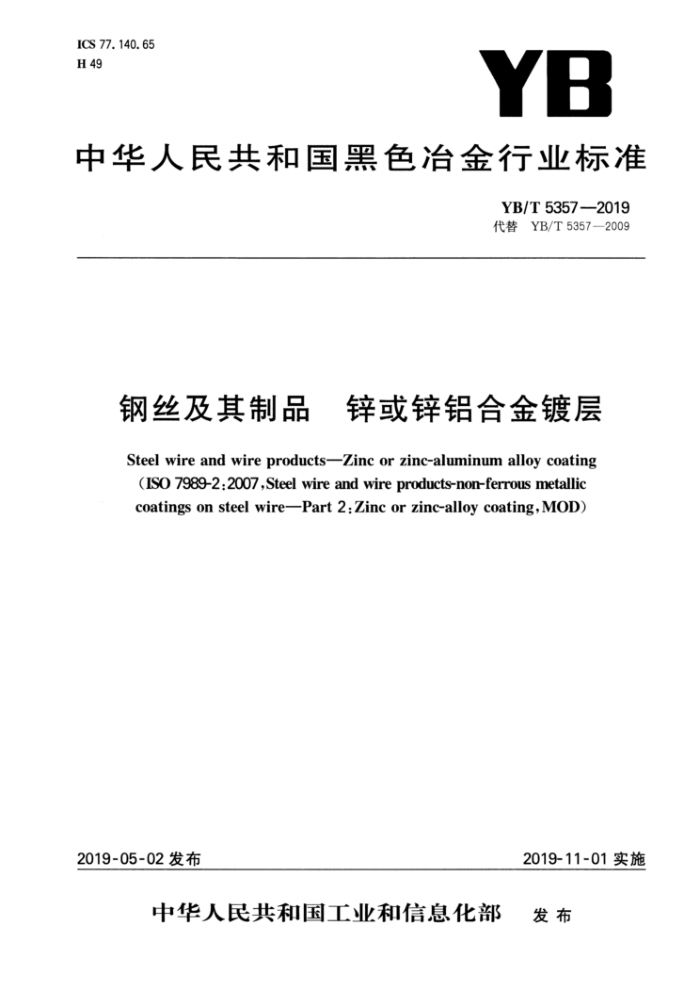

ICS 77.140.65 H 49
YB
中华人民共和国黑色治金行业标准
YB/T53572019 代替YB/T5357—2009
钢丝及其制品 锌或锌铝合金镀层 Steel wire and wire products--Zinc or zinc-aluminum alloy coating (IS0 7989-2:2007,Steel wire and wire products-non-ferrous metallic coatings on steel wire--Part 2:Zinc or zinc-alloy coating,MOD)
2019-11-01实施
2019-05-02发布
中华人民共和国工业和信息化部 发布 YB/T5357—2019
前言
本标准修改采用ISO7989-2：2007（E)《钢丝和钢丝制品一钢丝的有色金属镀层 第2部分：锌或锌合金镀层》（英文版）。
本标准与ISO7989-2：2007(E)相比，在结构上有调整，附录A中列出了本部分与ISO7989-2：2007 (E)章条编号对照一览表。
本标准与ISO7989-2：2007(E)相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示，附录B中给出了相应技术性差异及其原因的一览表。
本标准代替YB/T5357一2009《钢丝镀层锌或锌-5%铝合金》。 本标准是对YB/T5357—2009进行的修订，与YB/T5357—2009相比变化如下：
-增加了锌-10%铝混合稀土合金镀层中的铝含量技术要求；增加了锌-5%铝或10%铝合金镀层钢丝的直径范围：增加了锌-5%铝或10%铝合金镀层的镀层重量技术要求；
-
-
一增加了锌-5%铝或10%铝合金镀层的缠绕试验技术要求；一增加了锌-5%铝或10%铝合金镀层的硫酸铜试验技术要求；
增加了钢丝镀锌或锌铝合金镀层的试验项目中取样数量要求。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：天津冶金钢线钢缆集团有限公司、锦锐乾源通信设备科技有限公司、河北鸿翔电讯
器材有限公司、山东大业股份有限公司、南通松诚实业有限公司、中钢集团郑州金属制品研究院有限公司、冶金工业信息标准研究院。
本标准主要起草人：张建国、翟巧玲、任翠英、王志永、杨永红、洪涛、王玲君、顾树池、马永德、李文军、 汪小竹、王俊、曹倍倍、刘伟、程焱、冷明鉴。
本标准所代替标准的历次版本发布情况为： - YB/T5357—2006.YB/T5357—2009 YB/T5357—2019
钢丝及其制品 锌或锌铝合金镀层
1范围
本标准规定了圆形钢丝锌或锌-5%铝或10%铝合金镀层的技术要求、试验方法及检验规则。 本标准适用于各种用途的热浸镀、电镀（锌或锌-5%铝或10%铝合金）钢丝镀层。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T470—2008锌锭 GB/T1839 9钢产品镀锌层质量试验方法 GB/T2972 镀锌钢丝锌层硫酸铜试验方法 GB/T 2976 金属材料线材缠绕试验方法 GB/T12689.14 锌及锌合金化学分析方法 YB/T081 冶金技术标准的数值修约与检测数值的判定 YS/T310 热镀用锌合金锭
3技术要求 3.1材料 3.1.1镀锌用锌锭应符合GB/T470—2008中Zn99.995、Zn99.99或Zn99.95的规定。 3.1.2热镀用锌-5%铝或10%铝混合稀土合金锭的化学成分应符合YS/T310的规定。根据供需双方协议，也可适当调整铝含量的范围。 3.1.3锌-5%铝混合稀土合金镀层中的铝含量不小于4.2%，其测试方法见附录C。 3.1.4锌-10%铝混合稀土合金镀层中的铝含量不小于9%，其测试方法见附录C。 3.2镀层质量 3.2.1镀锌钢丝按锌层重量分为八级，各级锌层重量见表1。具体锌层级别应在相应产品标准中规定执行。
表1锌层重量
锌层重量/g·m-2
不小于
钢丝公称直径
/mm
A
B 20 30 35 50 60
AB
c
D
E
F
A1
A2
≤0.25 >0.25~0.40 >0.40~0.50 >0.50~0.60 >0.60~0.80
30 50 60 70 80
18 25 30 35 40
15 20 20 20 20
12 12 15 15 15
5 00 8 1
90 110 120
75 90 110
1 YB/T5357—2019
表1 锌层重量（续）
锌层重量/g·m-2
不小于
钢丝公称直径
/mm
A
AB 90
c 50 60 60 70
E 18 18 18 30
F 10 10 14 20
B 70
D 25 25 25 35
A1 150 130 180 150 110 75 200
A2
>0.80~1.00 >1.00~1.20 >1.20~1.40 >1.40~1.60 >1.60~1.80 >1.80~2.00 >2.00~2.20 >2.20~2.50 >2.50~2.80 >2.80~3.00 >3.00~3.20 >3.20~3.60 >3.60~4.00 >4.00~4.40 >4.40~5.20 >5.20~6.00 >6.00~7.50 >7.50~10.00
160
120
85
200 160 130 90 220 180 130 100 70 40 30 20 230 200 155 105
80
30
20
45
230 200 155 110 80 50 40 25 240 210 155 110
80 90
55 65 70 80 80 85 95
40 45 45 50 50 60 70
25 25 25 25 30 30 35
250 220 165 120 250 230 165 125 90 260 230
165 125
90
270 250 185 135 100 270
250 250 200 135 110
190 135
100
290 290 270 245 150 110 95 70 40 290 270 245 - 110 100 80
50 -
290 290 一 300 300
- 一
一 -
一一
一一
-
3.2.2 钢丝锌-5%铝或10%铝合金镀层按重量分为三级，各级锌合金层重量应符合表2的规定。 锌合金层级别按相应产品标准的规定执行。
表2 锌-5%铝或10%铝合金镀层重量
锌-5%铝或10%铝合金镀层重量/gm-2
钢丝公称直径
不小于 B 185 200 215 230 245 260 275 290 300
/mm >1.24~1.50 >1.50~1.75 >1.75~2.25 >2.25~3.00 >3.00~3.50 >3.50~4.25 >4. 25~4. 75 >4.75~5.50 >5.50~7.00
A 370 400 430 460 490 520 550 580 600
c 90 100 110 115 125 135 140 150 155
2 YB/T5357—2019
3.2.3 3经供需双方协商，也可按双方协议的镀层重量供货。 3.2.4镀锌层附着性试验应符合表3的规定。缠绕试验后，附着在钢丝上的锌层不应开裂或起层到用裸手指能够擦掉的程度。
表3 3镀锌层附着性试验
附着性试验
钢丝公称直径
/mm ≤0.30
芯棒直径为钢丝公称直径的倍数
缠绕圈数，不小于
1 4 5 7
6 6 6 6
>0.30~1.00 >1.00~2.00 >2.00~7.50 >7.50~10.00
钢丝试验应绕芯棒至少弯曲90°，芯棒直径为钢丝公称直径的5倍
3.2.5 锌-5%铝或10%铝合金镀层附着性试验应符合表4的规定。缠绕试验后，附着在钢丝上的锌合金层不得开裂或起层到用裸手指能够擦掉的程度。
表4锌-5%铝或10%铝合金镀层附着性试验
附着性试验
钢丝公称直径
/mm >1.24~2.25 >2.25~3.50 >3.50~5.50 >5.50~7.00
芯棒直径为钢丝公称直径的倍数
缠绕圈数，不小于
3 4 5 5
8 80 80 00
3.2.6 ：经双方协议，钢丝镀锌层可进行硫酸铜试验，镀锌层浸置次数参见附录D.1的规定执行。 3.2.7 经双方协议，钢丝锌-5%铝或10%铝合金镀层可进行硫酸铜试验，镀层浸置次数参见附录D.2 的规定执行。 3.3表面质量 3.3.1 钢丝的镀层应均匀、连续、不应有裂纹和漏镀的地方。 3.3.2钢丝的镀层可有不影响使用的局部斑点、闪点和个别的镀层堆积，但堆积的局部加大值不应超过钢丝直径正偏差的2倍。 3.3.3当镀层钢丝允许焊接时，其接头处应做防腐处理，所有接头应接合完好并镀锌或锌合金，使接头处有一定的防腐性能。此时接头处的镀层重量和硫酸铜浸置次数不作判废依据。 4 试验方法 4.1 钢丝镀层的试验项目、试验方法和取样部位按表5的规定进行。
表5钢丝镀层的试验项目、试验方法和取样部位、取样数量试验项目
序号 1 2 3
取样部位钢丝任一端钢丝任一端钢丝任一端
取样数量每10盘取一根每10盘取一根每10盘取一根
试验方法 GB/T 1839 GB/T 2972 GB/T 2976
镀层重量硫酸铜试验附着性试验
3 YB/T5357—2019
表5 5钢丝镀层的试验项目、试验方法和取样部位、取样数量（续）试验项目
序号 4 注：进行规定试验截取试样时，若钢丝端头有明显损伤，应截去损伤部分钢丝后再取试样。 4.2 数值修约和判定规则按YB/T081的规定执行。 5 检验规则
试验方法目测
取样部位钢丝任一部位
取样数量逐盘
表面质量
钢丝镀锌层或镀锌铝层的检查与验收应按相应产品标准的规定执行。
4 YB/T5357—2019
附录 A （资料性附录）
本标准章条编号与IS07989-2：2007(E)章条编号对照
A.1表A.1给出了本标准章条编号与ISO7989-2：2007(E)章条编号对照一览表。
表A.1本标准章条编号与IS07989-2：2007(E)章条编号对照本标准章条编号
对应ISO7989-2:2007(E)章条编号
1 2 3. 2. 1 3. 2. 2 3. 2. 4 3. 2.5 3. 2. 6 3. 3 4
1 2 3. 3 4. 2. 1 4. 2. 5 4. 2. 5 4. 2. 3 4. 2. 2 -
5 YB/T5357—2019
附 录 B （资料性附录）
本标准与IS07989-2:2007的技术性差异及其原因
B. 1 表B.1给出了本标准与ISO7989-2：2007的技术性差异及其原因。
表 B.1 1本标准与IS07989-2：2007的技术性差异及其原因
技术性差异引用我国相应的国家标准
原 因
本标准的章条编号
按我国国家标准编写规则编写
2
增加了锌-10%铝混合稀土合金镀层中的
3. 1. 4 表1 表 2
按照我国产品实际生产和应用情况制定
铝含量技术要求锌层重量级别有所不同
按照我国产品实际生产和应用情况制定
锌-5%铝或10%铝合金镀层质量有所调整，
适合我国国情
扩大了钢丝公称直径范围
由于扩大了钢丝公称直径范围，所以增加了相应的锌-5%铝或10%铝合金镀层缠绕试验技术要求增加了钢丝镀锌层的试验项目中取样数量要求
表4 表5 表D.2 附录A
适合我国国情适合我国国情
增加了锌-5%铝或10%铝合金镀层
按照我国产品实际生产和应用情况制定
硫酸铜浸置试验技术要求增加镀层中铝含量的测定方法
我国无相应测定方法标准
6
