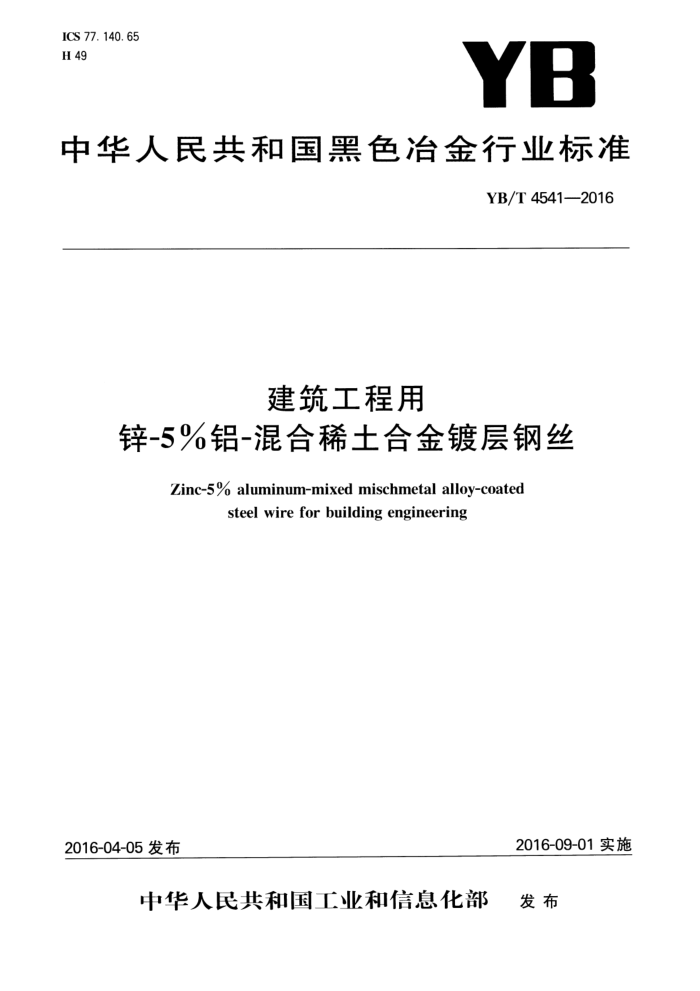

ICS 77. 140. 65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4541—2016
建筑工程用
锌-5%铝-混合稀土合金镀层钢丝
Zinc-5%aluminum-mixed mischmetal alloy-coated
steel wire for building engineering
2016-09-01 实施
2016-04-05发布
中华人民共和国工业和信息化部 发布 YB/T 45412016
前言
本标准按照GB/T1.1一2009给出的编写规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：杭州创宇金属制品科技有限公司、天津市盖尔发金属制品有限公司、广东坚宜佳五
金制品有限公司、冶金工业信息标准研究院。
本标准主要起草人：徐洪林、安铁、俞卫平、巴志强、尚景朕、王玲君、任翠英、王琦。 本标准为首次发布。 YB/T4541—2016
建筑工程用锌-5%铝-混合稀土合金镀层钢丝
1范围
本标准规定了建筑工程用锌-5%铝-混合稀土合金镀层钢丝（以下简称“钢丝”)的标记、订货内容、尺寸、外形及允许偏差、技术要求、检验方法、检验规则、包装、标志和质量证明书等。
本标准适用于建筑工程拉索用热镀锌-5%铝-混合稀土合金镀层钢丝。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T238金属材料线材反复弯曲试验方法 GB/T239.1 金属材料线材第1部分：单向扭转试验方法 GB/T1839钢产品镀锌层质量试验方法 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2976 金属材料线材缠绕试验方法 GB/T21839 9预应力混凝土用钢材试验方法
3标记 3.1标记内容
按本标准交货的产品标记应包含下列内容：产品名称、公称直径、强度级别和标准号。 3.2标记示例
公称直径为3.00mm，强度级别为1670MPa的锌-5%铝-混合稀土合金镀层钢丝其标记为：Zn-5% A1-RE-$3.00-1670-YB/T 4541—2016。 4订货内容
按本标准订货的合同应包含以下主要内容： a）本标准号： b）产品名称； c) 公称直径； d）强度级别； e）数量； f）其他要求。
5尺寸、外形及允许偏差 5.1直径及允许偏差
钢丝的公称直径、允许偏差及不圆度应符合表1的规定，若供需双方另有协议，按协议规定执行。 5.2长度
成品钢丝长度根据需方要求确定，单位为米。其允许偏差为长度的0～2%，且在要求长度内不允许有任何形式的接头。若供需双方另有协议，按协议规定执行。
1 YB/T4541—2016
表1钢丝公称直径、允许偏差及不圆度
单位为毫米
不圆度 ≤0.04 ≤0.05 ≤0.06
允许偏差
钢丝公称直径 1.60≤d<2.00 2.00≤d<3.50 3.50≤d≤5.50
±0.04 ±0.05 ±0.06
5.3外形 5.3.1采用钢丝盘交货时，钢丝盘应规整，当打开钢丝盘时，钢丝不得散乱、扭转或成“o”字形。 5.3.2采用工字轮交货时，轮内钢丝应有序、平整。 6技术要求 6.1材料 6.1.1制造钢丝用盘条牌号由生产厂选择，但盘条中的硫、磷含量均不超过0.025%，铜的含量不应超过0.20%。 6.1.2 钢丝热镀锌-5%铝-混合稀土合金用合金锭的化学成分应符合表2的规定。
%
表2 锌-5%铝-混合稀土合金锭化学成分（质量分数） Fe
Si
Pb
Cd
Sn 其他元素 其他元素“
Al 4.7~6.20 0.03~0.10 0. 075 0.015 0.005 0.005 0.002 0.02
Ce+La
不大于 不大于 不大于 不大于 不大于 每种不大于 总量不大于 Zn
余量
0. 04
注1：如需方要求，AI含量可适当调整。 注2:合金锭中Sb的最大含量为0.002%、Cu的最大含量为0.1%、Mg的最大含量为0.05%。但对这些元素不要
求进行分析。 注3：如需方要求，Mg的最大含量可为0.1%。 注4:如需方要求，Zr和Ti的最大含量各为0.02%。
其他元素不包括Sb、Cu、Mg、Zr、Ti。
6.2力学性能 6.2.1抗拉强度
钢丝的公称抗拉强度分为1570MPa、1670MPa、1770MPa三个级别。其公称抗拉强度是钢丝抗拉强度的下限，上限等于下限加上表3中规定的差值。 6.2.2断后伸长率
钢丝断后伸长率不应低于4%（标距为250mm）。 6.2.3扭转
成品钢丝应进行扭转试验，其值应符合表4规定的最小扭转次数。 6.2.4反复弯曲
成品钢丝应进行反复弯曲试验，其值应符合表5规定的最小弯曲次数。 6.2.5应力松弛
对于直径大于等于3.0mm的成品钢丝，应做应力松弛试验，其值应达到表6的要求。
表3钢丝抗拉强度差值
钢丝公称直径d/mm
抗拉强度差值/MPa
290 260 250
1.60≤d<2.00 2.00≤d<3.50 3.50≤d≤5.50
2 YB/T 4541—2016
表9检验项目、取样数量及部位（续）
检验方法 GB/T 228. 1 GB/T 239. 1 GB/T 238 GB/T 1839 GB/T 2976 附录A
取样部位任意一端任意一端任意一端任意一端任意一端任意一端
取样数量逐盘(轮)
检验项目断后伸长率扭转试验弯曲试验镀层重量镀层附着力镀层中铝含量 1%（盘或轮)（不少于1盘或轮）
序 号 5 6
10%(盘或轮)(不少于1盘或轮） 10%（盘或轮)(不少于1盘或轮） 10%（盘或轮)（不少于1盘或轮） 10%（盘或轮)（不少于1盘或轮）
8 9 10
8.3.2 需方有要求或者钢丝生产量每达到500t时，应进行松弛试验，试验数量不少于1根。 8.4复验与判定规则
钢丝的复验与判定规则按GB/T2103的规定进行。 9 包装、标志及质量证明书
除供需双方另有协议外，钢丝包装、标志及质量方法应符合GB/T2103的规定。
5
