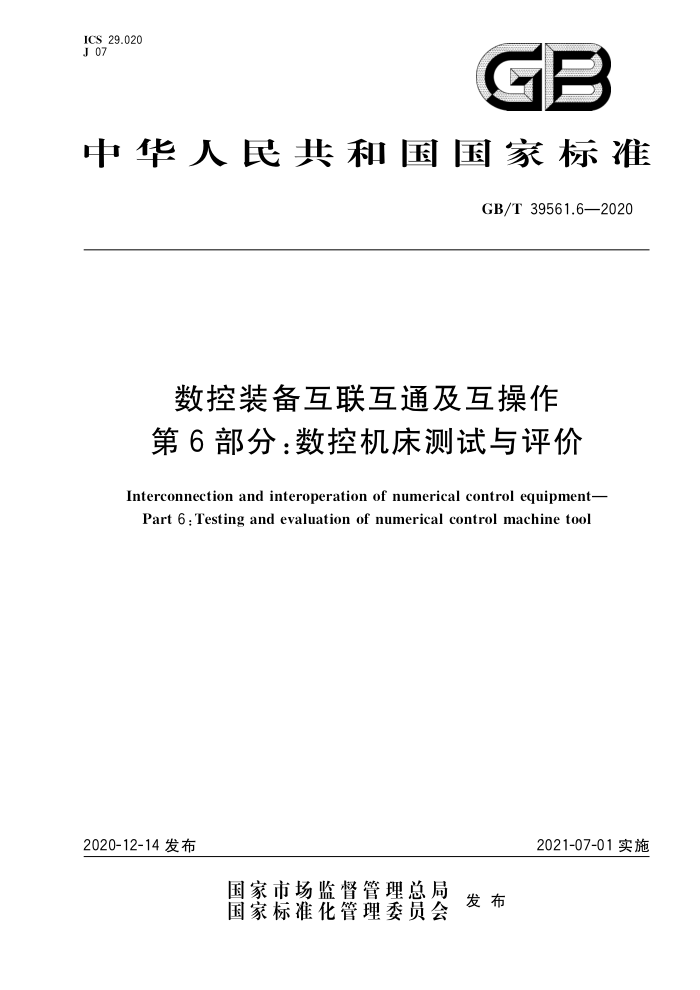

ICS 29.020 J 07
GE
中华人民共和国国家标准
GB/T 39561.6—2020
数控装备互联互通及互操作第6部分：数控机床测试与评价
Interconnection and interoperation of numerical control equipment-
Part 6 : Testing and evaluation of numerical control machine tool
2021-07-01实施
2020-12-14 发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 39561.6—2020
目 次
前言 1 范围
规范性引用文件 3 术语和定义
2
测试系统结构测试内容
4
5
6 测试流程
2
测试结果评价 8 测试文档附录A (资料性附录) 测试文档参考文献…·
7
Y
C GB/T 39561.6—2020
前言
GB/T39561《数控装备互联互通及互操作》分为以下部分：
第1部分：通用技术要求;；第2部分：设备描述模型；第3部分：面向实现的模型映射：第 4部分：数控机床对象字典；; -第5部分：工业机器人对象字典; 第6部分：数控机床测试与评价；第7部分：工业机器人测试与评价
本部分为 GB/T 39561 的第 6部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231)归口。 本部分起草单位：国家机床质量监督检验中心、沈阳高精数控智能技术股份有限公司、重庆大学、山
东建筑大学、北京航空航天大学、固高派动(东莞)智能科技有限公司、中国质量认证中心、固高伺创驱动技术(深圳)有限公司、齐鲁工业大学、广东南方职业学院、五邑大学、东莞市名菱工业自动化科技有限公司、山东易码智能科技股份有限公司。
本部分主要起草人：黄祖广、胡毅、于皓宇、姬帅、于东、蒋、易润忠、赵钦志、张曦阳、陶飞、禹新路、 王江东、李泽源、周婷婷、高知国、康献民、戴幸平、王漫江。
SZI
工 GB/T 39561.6—2020
数控装备互联互通及互操作第6部分：数控机床测试与评价
1范围
GB/T 39561的本部分规定了数控装备互联互通及互操作中数控机床测试与评价的测试系统结构、测试内容、测试流程、测试结果评价与测试文档。
本部分适用于面向智能制造中数控机床与数控装备间的通信互联、信息互通及互操作的测试与评价。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 39561.4一2020　数控装备互联互通及互操作　第4 部分：数控机床对象字典
YD/T 1381—2005　IP 网络技术要求— 一网络性能测量方法
3术语和定义
下列术语和定义适用于本文件。
3.1
一致性测试 conformance test 确定产品一致性实现程度的测试。
3.2
测试系统 test system 数控机床一致性测试用的系统。 注：包括上位工控机、测试软件及相关的外围装置。
5AC
3.3
属性property 组成组件、属性集、设备的基本元素。
4测试系统结构
数控机床互联互通及互操作测试系统结构示意见图1。测试系统包括被测设备、测试设备，两者之间通过网络连接，根据实际需求可使用交换机等网络设备进行桥接。对于内置式实现互联互通的数控装置可以直接通过网络访问。对于外置适配器实现互联互通的数控装置，需通过适配器实现网络访问。
1 GB/T 39561.6—2020
被测设备
交换机
！网线
[08 数控装置 适配器 【被测设备
网线
网线
88888888888
测试设备
O器数控装置
（协议内置式实现）
图 1 数控机床互联互通互操作的测试系统结构示意图
5测试内容
5.1网络连通性测试
网络连通性测试应包括： a）检测是否能利用机床数控装置的网络接口实现数据字典所规定的方法的准确调用; b） 检测网络接口是否具备传输文件的功能以及传输不同大小文件的传输速度； c） 检测客户端访问服务器时的最大响应时间； d）检测数据包误码率以及丢包率等。
5.2 数据字典一致性测试
数据字典一致性测试应包括： a）检测是否能利用网络接口按数控机床数据字典的内容准确读取索引号对应的静态、过程及配
置属性信息; b）检测是否能利用数控装置的网络接口按数据字典内容准确修改索引号对应的属性信息。
6 测试流程
数控机床互联互通及互操作的测试流程见图2。首先，进行网络连通性测试；在确认连通之后，按 GB/T 39561.4一2020 规定的内容,按照索引顺序,对数控机床数据字典的存在性、访问权限以及数据字典内容和结构的一致性进行测试,测试结果分别按照属性对象集和组件对象集类别进行统计,并形成测试文档。
2 GB/T 39561.6—2020
测试准备初始化
7
1 网络连通性？
2
数据对象存在性测试数据对象访问权限测试数据对象一致性测试
测试文档
下一项
数据对象
1 分类统计
数控机床属性对象集静态 过程 配置 数控装置输入/输出 可编程控制器属性集 属性集属性集 伺服系统 辅助系统刀具夹具
数控机床组件对象集
立
L
数据对象索引结束？
TY 测试结束
图 2 数控机床互联互通的测试流程
测试结果评价
/
数控装备应支持 IP协议。 按 YD/T 1381一2005 的规定,进行网络连通性测试评价。 数控机床数据字典一致性测试结果评价可分为以下部分： a）必选项测试评价为通过和不通过； b）可选项根据测试通过率进行评价，符合GB/T39561.4一2020规定的可选项的数据字典格式
的百分比为测试得分; c) 自定义项的数量为附加得分。
8　测试文档
测试完成后应输出测试文档(参见附录 A）。 GB/T 39561.6—2020
附录A (资料性附录) 测试文档
测试文档的示例参见表 A.1。
表 A.1 数控机床互联互通测试表
基本信息
测试对象编号测试系统版本信息测试地点测试日期一致性测试
测试对象名称测试对象版本信息测试系统测试对象型号
测试结果
测试项目
备注
必选项 口通过可选项 通过条数： 通过率：必选项 口通过
口不通过
静态属性测试
不通过
过程属性测试
可选项 通过条数： 通过率：必选项 口通过
数控机床属性对象集
不通过
配置属性测试
可选项 通过条数： 通过率：可选项 通过条数： 通过率：必选项 通过
扩展属性测试
口不通过
数控装置
可选项 通过条数： 通过率：必选项 口通过
口不通过
伺服驱动系统
可选项 通过条数： 通过率：必选项 口通过
不通过
输人/输出装置
可选项 通过条数： 通过率：必选项 口通过
不通过
数控机床组件对象集
可编程控制器
可选项 通过条数： 通过率：必选项 通过
不通过
辅助系统
可选项 通过条数： 通过率：必选项 通过
口不通过
刀具
可选项 通过条数： 通过率：必选项 口通过
口不通过
夹具
可选项 通过条数： 通过率： GB/T 39561.6—2020
表 A.1(续)
备注
测试项目
测试结果
自定义数据项数量映射的协议类型可订阅的变量数变量订阅的站点数
其他
口是否 SAG
是否支持发布订阅
测试过程数据：
测试评价结论：
测试员：日期：
5
