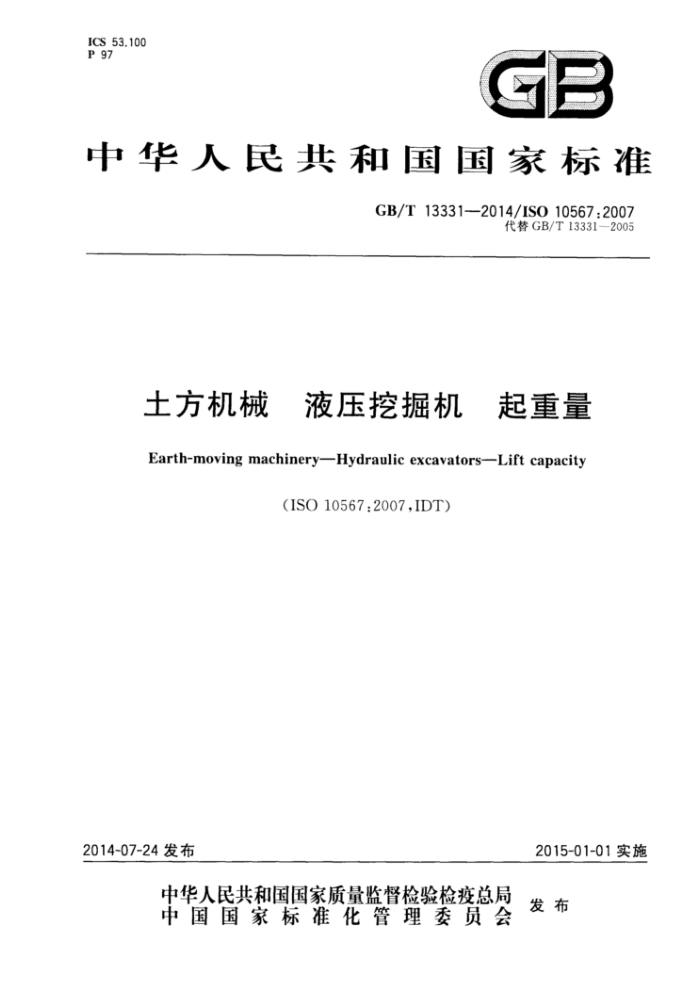

ICS 53.100 P 97
-
中华人民共和国国家标准
GB/T13331---2014/ISO10567.2007
代替GB/T13331-—2005
土方机械 液压挖掘机 起重量 Earth-moving machinery-Hydraulic excavators--Lift capacity
(ISO10567:2007,IDT)
2014-07-24发布
2015-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13331-2014/IS010567:2007
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准代替GB/T13331一2005《土方机械 液压挖掘机 起重量》。本标准与GB/T13331-
2005相比，除编辑性修改外主要技术变化如下：
一增加和剿除了部分规范性引用文件；修改了若干术语和定义（见3.2、3.3和3.11，2005年版的3.2和3.9）一增加了若于术语和定义（见3.11.3、3.14、3.15、3.16、3.17和3.18)；修改了部分计算方法（见4.1，2005年版的4.1）；删除了部分试验要求（见2005年版的5.3.6）；修改了部分试验要求（见5.3.7、5.3.9和5.4，2005年版的5.4、5.5）；修改和增加了有关图形[见图2、图3a)和图3b），2005年版的图2和图3]；修改了附录A的有关内容（见表A.1和表A.2，2005年版的表A.1)。 本标准使用翻译法等同采用ISO10567：2007≤土方机械 液压挖掘机 起重量》（英文版）。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T6572---2014 土方机械液压挖摄机 术语和商业规格（ISO7135：2009，IDT) GB/T21153—2007 土方机械 尺寸、性能和参数的单位与测量准确度（ISO9248：1992， MOD)
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院、厦门厦工机股份有限公司。 本标准参加起草单位：三一重机有限公司、山重建机有限公司。 本标准主要起草人：李广庆、李蔚革、朱传宝、张义、王克车。 本标准所代替标准的历次版本发布情况为：
-GB/T13331—1991,GB/T13331--2005。
P GB/T13331—2014/ISO10567:2007
土方机械 液压挖掘机 ，起重量
1范围
本标准规定了计算液压挖掘机起重量的统一方法和验证其计算值的试验程序，包括液压挖掘机液压起重量极限和机器倾翻极限以及额定起重量的确定。
本标准适用于ISO7135定义的液压挖掘机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO7135土方机械液压挖掘机术语和商业规格（Earth-movingmachinery一Hydraulicexca vators-—Terminologyand commercial specifications)
ISO9248土方机械尺寸、性能和参数的单位与测量准确度（Earth-movingmachinery--Units fordimensions,performance and capacities,and their measurement accuracies)
3术语和定义
下列术语和定义适用于本文件。
3.1
载荷load 施加在提升点上的外力，包括附属装置的质量。
3.2
提升点liftpoint LP 《状态1>由制造商规定的载荷施加位于铲斗或附属装置支架上的位置。见图1a)。 注：对于铲斗或附属装置支架的载荷，铲斗液压缸不必完全伸展。
3.3
提升点 liftpoint LP 《状态2>位于斗杆上安装铲斗的销轴中心线上。见图1b)。
3.4
提升点高度 lift point height LPH 从基准地平面(GRP)到提升点的垂直距离。 见图1。
3.5
提升点半径 liftpoint radius LPR 从机器回转轴到垂直提升索或索具的水平距离。见图1。
1 GB/T13331—2014/ISO10567:2007
V
LPR
a) 状态1
AH
LPR
b) 状态2
说明： AR 回转轴： LP
提升点；
LPH- 提升点高度； LPR 提升点半径，
图1提升点
2 GB/T13331—2014/ISO10567:2007
3.6
平衡位置balancepoint 以给定的载荷和提升点半径，使机器倾翻的力矩与机器的反倾翻力矩达到平衡。
3.7
倾翻载荷tippingload 平衡位置上的固定载荷。
3.8
额定倾翻载荷 rated tipping load 倾翻载荷的75%。
3.9
工作回路压力 working circuit pressure 在指定回路中，由液压泵提供的标定压力。
3.10
回路保持压力 holding circuitpressur 在指定回路中，由流量不大于回路额定流量10%的溢流阀限定的最大静压力。
3.11
液压起重量 hydraulic lift capacity 挖掘机机身处于非倾翻状态，由动臂、斗杆或铲斗的液压缸在提升点能够提升的载荷，
3.11.1
动臂液压起重量 boomhydraulic liftcapacity 在其他回路中不超过回路保持压力时，动臂液压缸在回路工作压力下能够提升的载荷。
3.11.2
斗杆液压起重量 arm cylinder hydraulic lift capacity 在其他回路中不超过回路保持压力时，斗杆液压缸在回路工作压力下能够提升的载荷。
3.11.3
铲斗液压起重量 bucket cylinder hydraulic lift capacity 在其他回路中不超过回路保持压力时，铲斗液压缸在回路工作压力下能够提升的载荷。
3.12
额定液压起重量 rated hydraulic lift capacity 在规定的提升点位置，动臂或斗杆液压起重量中较小者的87%。
?
3.13
额定起重量 rated lift capacity 额定倾翻载荷或额定液压起重量两者中的较小者。
3.14
最大半径 maximumradius 在给定提升高度的最大提升点半径。
3.15
最大半径额定起重量 maximum radius rated lift capacity 位于最大半径处的额定起重量。
3.16
可调节中间臂 adjustable intermediate boom 由短动臂、中间动臂和液压缸组成的液压可调节中间臂。
3
