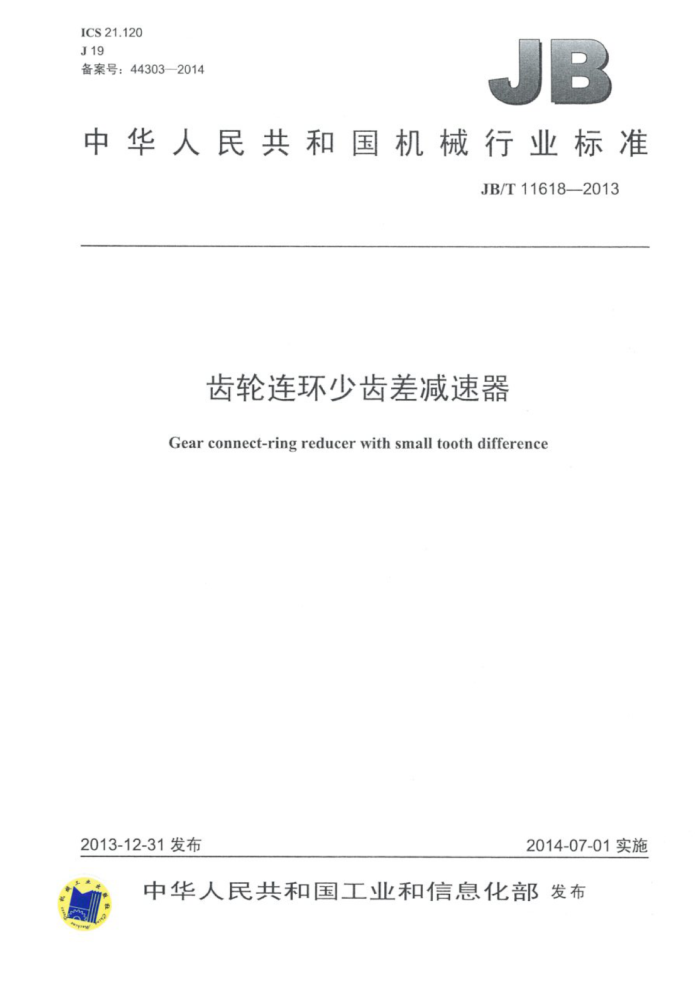

ICS21.120 J19 备案号：44303—2014
JB
中华人民共和国机械行业标准
JB/T11618—2013
齿轮连环少齿差减速器
Gear connect-ring reducer with small tooth difference
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11618—2013
目 次
前言.. 范围
III
1
2 规范性引用文件术语和定义
3
4型式 4.1 结构型式 4.2 装配型式 4..3轴端型式. 5型号与命名. 5.1型号表示方法. 5.2 标记示例 6基本参数 6.1 承载能力 6.2 减速器的选用 6.3 输出轴径向载荷 6.4 传动比.. 7 尺寸 7.1 底座安装式减速器 7.2 输入轴连接尺寸， 7.3 输出轴连接尺寸 7.4 CHCT型力矩支撑孔安装式减速器技术要求.
13
8
4
8.1 工作条件 8.2 箱体. 8.3 普通传动齿轮、齿轮轴. 8.4 少齿差传动齿轮、齿轮轴 8.5 浙开线花键轴 8.6 效率 8.7 荷重比 8.8 振动 8.9 噪声， 8.10 密封 8.11 润滑试验方法 10检验规则 10.1 出厂检验 10.2 型式试验 11 标志、包装、运输和贮存
14 14 1
15 5 5
S
15
15 16 16 16 16 17
9
I JB/T11618-2013
11.1标志。 11.2包装 11.3运输和贮存. 附录A（资料性附录）减速器的选用方法说明 A.1选型说明 A..2选型举例.. 附录B（资料性附录）减速器载荷分类表图1减速器基本结构型式图图2平行轴（CHC型）减速器装配型式图图3垂直轴（CHCC型）减速器装配型式图图4 力矩支撑孔安装式（CHCT型）减速器装配型式图图5 CHC型侧面输入底座安装式减速器外形尺寸图图6 CHC型中间输入底座安装式减速器外形尺寸图图7 CHCC型垂直输入底座安装式减速器外形尺寸图图8 减速器输出轴连接型式图图9 CHCT型力矩支撑孔安装式减速器外形尺寸图图10 减速机空心轴安装尺寸图表1 减速器的承载能力表2 减速器输出轴允许承受的径向载荷表表3 减速器的实际传动比与公称传动比的偏差表表4 底座安装式减速器的外形尺寸表表5 输入轴连接尺寸表表6 输出轴连接尺寸表. 表7 CHCT型力矩支撑孔安装式减速器外形尺寸表表8 减速机整机效率，表9 减速器的噪声值. 表10 润滑油黏度的选择. 表A.1 减速器使用系数KA. 表A.2 减速器可靠度系数KR 表A.3 减速器运转周期系数Kw 表A.4 减速器的功率利用系数KP. 表A.5 减速器的容许热功率PT. 表A.6 减速器综合使用系数K. 表B.1 减速器载荷分类及应用
17 17 17 .18 18 20 21 2
.9 10 10 12 13 14
10 1 12 14 15 15 16 18 .18 19 19 19 20 21
II JB/T116182013
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国减速机标准化技术委员会（SAC/TC357）归口。 本标准起草单位：湖北省咸宁三合机电制业有限责任公司、天津市石化通用机械研究所、机械工业
减变速机及环保机械产品质量监督检测中心、武汉理工大学、江苏泰隆减速机股份有限公司、荆州市巨鲸传动机械有限公司。
本标准主要起草人：万名炎、余海明、刘志新、马小娟、陈满意、鲁国学、陈冬红、彭履祥。 本标准为首次发布。
III JB/T116182013
齿轮连环少齿差减速器
1范围
本标准规定了齿轮连环少齿差减速器的术语和定义、型式、型号与命名、基本参数、尺寸、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于齿轮连环少齿差减速器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T700—2006碳素结构钢 GB/T30771999合金结构钢 GB/T3478.1一2008圆柱直齿渐开线花键（米制模数齿侧配合） 第1部分：总论 GB/T3478.2一2008圆柱直齿渐开线花键（米制模数齿侧配合）） 第2部分：30°压力角尺寸表 GB5903—2011 工业闭式齿轮油 GB/T6404.1 齿轮装置的验收规范：第1部分：空气传播噪声的试验规范 GB/T6404.21 齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定 GB/T9439—20102 灰铸铁件 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/Z18620.4-2008[ 圆柱齿轮检验实施规范第4部分：表面结构和轮齿接触斑点的检验 JB/T8831工业闭式齿轮的润滑油选用方法 JB/T9050.3圆柱齿轮减速器加载试验方法
3术语和定义
下列术语和定义适用于本文件。 荷重比loadratio 减速器的输出转矩与该减速器质量的比值。其单位为牛米每千克（N·m/kg）。
4型式
4.1结构型式
减速器的结构型式按安装特点可分为底座安装式和力矩支撑孔安装式等型式。按输入轴与输出轴的空间位置关系可分为平行轴（CHC型）型和垂直轴（CHCC型）型。减速器的基本结构型式有a）、b） c）d）四种。如图1所示。
1 JB/T11618-2013
输出轴
输入轴
输出轴
翰入轴
a）平行轴侧面输入型底座安装式减速器输入轴
b）平行轴中间输入型底座安装式减速器
输出轴
力矩支撑孔 输入轴 安睫法兰
输出轴
c)垂直轴输入型底座安装式减速器
d）矩力支撑孔安装式减速器
图1减速器基本结构型式图
4.2装配型式
各种装配型式的减速器根据输入轴和输出轴的轴伸形式和位置关系，分为三类，如图2、图3、图4 所示。
图2平行轴（CHC型）减速器装配型式图
图3垂直轴（CHCC型）减速器装配型式图 JB/T116182013
图4力矩支撑孔安装式（CHCT型）减速器装配型式图
4.3轴端型式 4.3.1减速器输入轴端有两种型式，表示如下：
a）GY型：圆柱形轴伸； b）GZ型：圆锥形轴伸。
4.3.2减速器输出轴端有五种型式，表示如下：
a）H型：渐开线花键轴伸； b）P型：圆柱形轴伸； c）C型：渐开线齿轮轴伸（仅用于机座号为125～710的减速器）； d）KP：平键空心轴套装连接（仅用于力矩支撑孔安装式减速器）： e）KH：渐开线花键空心轴套装连接（仅用于力矩支撑孔安装式减速器）。
5型号与命名
5.1型号表示方法
CHC
一
输出轴轴伸型式输入轴轴伸型式装配型式公称传动比代号机座代号特征代号：平行轴底座式省略不标 C垂直轴底座式
一力矩支撑孔式少齿差减速器代号
T
5.2标记示例
示例1：机座代号为140，输出轴中心高尺寸为140mm，公称传动比为160，装配型式为I，输入轴伸形式为单
端平键圆锥轴伸，输出轴伸形式为单端渐开线花键圆柱轴伸的平行轴底座安装式齿轮连环少齿差减速器表示为：
减速器CHC140-160-I-GZ-H
3 JB/T11618-2013
示例2：机座代号为560，输出轴中心高尺寸为560mm，公称传动比为1600，装配型式为V，输入轴伸型式为单
端平键圆锥轴伸。输出轴伸型式为双端平键圆柱轴伸的垂直轴底座安装式齿轮连环少齿差减速器表示为：
减速器CHCC560-1600-V-GZ-P
6基本参数
6.1承载能力
减速器的承载能力应符合表1的规定。
表1 减速器的承载能力
输入 输出转速 转矩 50 r/min kN - m
公称传动比 100 112 125 132 140 160 180 200
机座代号
90
输入轴公称输入功率P Ikew
25.67 20.37 18.08 16.04 14.26 12.84 11.46 10.27 9.72 9.17 8.02 7.13 6.42
1 500 125 1000 7.6 17.11 13.58 12.05 10.7 9.508 8.557 7.64 6.846 6.48 6.11 5.35 4.75 4.28
12.84 10.19 9.039 8.022 7.131 6.418 5.73 5.134 4.86 4.58 4.01 3.57 3.21
750 1 500
25.9 23.31 20.81 18.65 17.7 16.6 14.6 12.9 11.7
46.61 37
32.83 29.13
140 1000 13.8 31.08 24.66 21.88 19.42 17.26 15.54 13.87 12.43 11.8 11.1 9.71 8.63 7.77
23.31 18.5 16.41 14.57 12.95 11.65 10.4 9.323 8.83 8.32 7.28 6.47 5.83 62.49 49.59 44.01 39.06 34.72 31.24 27.9 25 23.7 22.3 19.5 17.4 15.6
750 1 500
26.04 23.14 20.83 18.6 16.66 15.8 14.9 13 11.6 10.4 19.53 17.36 15.62 13.95 12.5 11.8 11.2 9.76 8.68 7.81
170 1 000 18.5 41.66 33.06
750 1500
31.24 24.8 87.15 69.16 61.37 54.47 48.42 43.57 38.91 34.86 33 31.1 27.2 24.2 21.8
中
40.91 36.31 32.28 29.05 25.94 23.24 22. 20.7 18.2 16.1 14.5
200 1000 25.8 58.1
750 1500
43.57 34.58 30.69 27.23 24.21 21.79 19.45 17.43 16.5 15.6 13.6 12.1 10.9
59.3 53.37 47.65 42.7 40.4 38.1 33.4 29.6 26.7
106.7 84.71
66.71
50.11 44.47 39.53 35.58 31.77 28.46 27 25.4 22.2 19.8 17.8
236 1000 31.6 71.16
53.37 42.36 37.58 33.36 29.65 26.68 23.83 21.35 20.2 19.1 16.7 14.8 13.3
750 1500
91.11 80.86 71.87 64.69 57.75 51.75 49 46.2 40.4 35.9 32.3
129.4
2.80 1000
38.3 86.25 68.45 60.74 53.9 47.91 43.12 38.5 34.5 32.7 30.8 27 24 21.6
35.94 32.34 28.88 25.87 24.5 23.1 20.2 18 16.2 94.77 85.29 76.15 68.23 64.6 60.9 53.3 47.4 42.6
750 1500
64.69 170.6 135.4
100.0
300 1000 50.5 113.7 90.25 80.08 71.07 63.18 56.86 50.77 45.49 43.1 40.6 35.5 31.6 28.4
85.29 67.69 60.06 53.31 47.38 42.64 38.08 34.12 32.3 30.5 26.7 23.7 21.3 208.1 165. 146. 130 115.6 104 92.89 83.23 78.8 74.3 65 57.8 52
750 1500
335 1000 61.6 138.7
110.1 97.69 86.7 77.06 69.36 61.93 55.49 52.5 49.5 43.3 38.5 34.7 104 82.57 73.27 65.02 57.8 52.02 46.44 41.61 39.4 37.2 32.5 28.9 26 269.5 213.9 189.8 168.5 149.7 134.8 120.3 107.8 102 96.3 84.2 74.9 67.4
750 1500
400 1000 79.8 179.7 142.6 126.5 112.3 99.83 89.85 80.22 71.88 68.1 64.2 56.2 49.9 44.9
134.8 107 94.91 84.23 74.87 67.39 60.17 53.91 51.1 48.1 42.1 37.4 33.7
750
