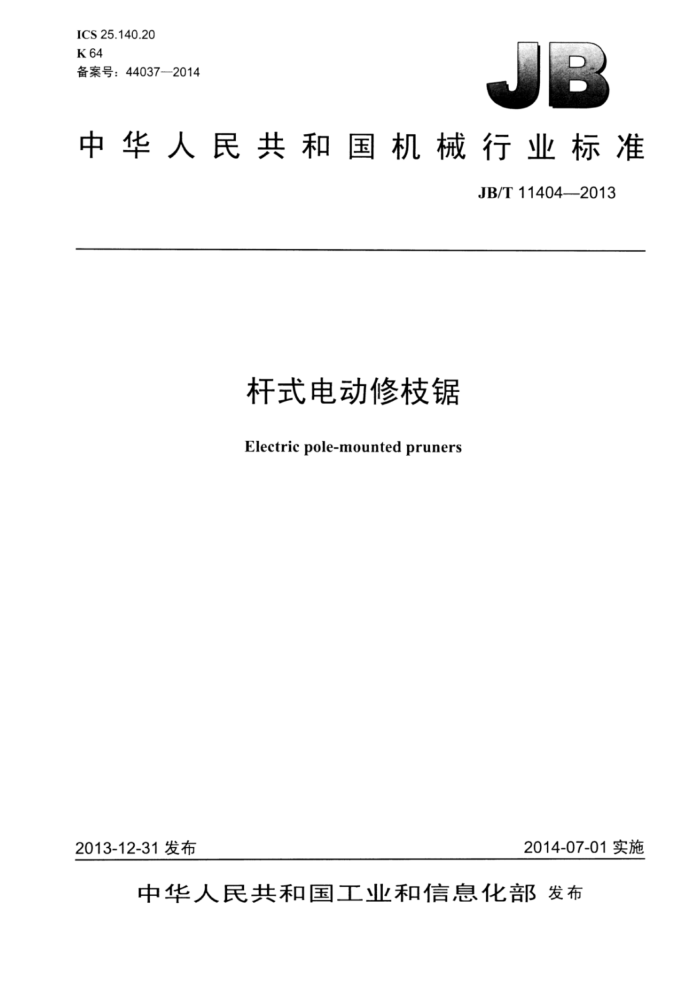

ICS25.140.20 K64 备案号：44037—2014
中华人民共和国机械行业标准
JB/T11404—2013
杆式电动修枝锯
Electric pole-mounted pruners
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准杆式电动修枝锯 JB/T114042013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.25印张·40千字
2014年11月第1版第1次印刷
定价：21.00元
*
书号：15111·11218 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11404—2013
目 次
前言 1 范围 2 规范性引用文件
术语和定义基本参数和型式，技术要求..
3
4.
5
6 试验方法
检验规则标志和包装.
7
8 9 保修期限
12 14
附录A（规范性附录）用于杆式电动修枝锯的标志示例. 图1 半球面上的6个传声器位置图2 耳声压级测量时的操作姿势表1 基本参数. 表2 噪声限值. 表3 连续骚扰电压限值表4 连续骚扰功率限值表5 谐波电流限值表6 温升限值表7 传声器位置的坐标值（6个传声器布置） JB/T11404—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：浙江三锋实业股份有限公司、上海电动工具研究所。 本标准参加起草单位：浙江亚特电器有限公司、慈溪市贝士达电动工具有限公司、浙江省永康市正
大实业有限公司、弘大集团有限公司。
本标准主要起草人：卢云峰、潘顺芳、尹海霞、顾菁、袁元、还雅萍。 本标准为首次发布。
II JB/T11404—2013
杆式电动修枝锯
1范围
本标准规定了杆式电动修枝锯的基本参数和型式、技术要求、试验方法、检验规则、标志和包装等要求。
本标准适用于一般环境条件下，以电动机为动力来驱动锯链对树枝进行切割作业的单人操作的手持式杆式电动修枝锯（以下简称杆式修枝锯）。
本标准不适用于带往复运动刀片或带旋转运动锯片的修枝锯。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用支件，其最新版本（包括所有的修改单）适用于本文件。
GB755-2008旋转电机定额和性能 GB10022008家用和类似用途单相插头插座型式，基本参数和尺寸 GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB4343.12009 电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射 GB/T4583—2007电动工具噪声测量方法T程法 GB4706.1-2C05 家用和类似用途电器的安全第1部分：通用要求 GB/T5023.5一2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T9088一2008电动工具型号编制方法 GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB17625.1-一2012电磁兼容限值谐波电流发射限值（设备每相输入电流16A） GB17625.2—2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7—2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3术语和定义
GB4706.1界定的以及下列术语和定义适用于本文件。
3.1
杆式电动修枝锯pole-mountedpruner 切割部件安装在杆的头部用于切割一定高度的树干上的树枝的手持操作的工具。
3.2
整机unit 除背带以外所有部件的总称，包括切割部件、电动机、前手把、伸缩管和后手把等。
/ JB/T11404-2013
4基本参数和型式
4.1杆式修枝锯基本参数应符合表1的规定。
表1基本参数
锯链空载线速度 m/s
规格代号 160 200 250
额定输出功率W
最大切割长度 mm
≥230 ≥260 ≥280
5~8 6~11 8~12
155 205 255
4.2杆式修枝锯的型号及含义应符合GB/T9088的规定，其表示方法如下：
M L L- 二 口-口 L
长杆代号规格代号（见表1）设计序号设计单位代号杆式电动修枝锯（品名代号）电源类别代号林木类（大类代号）
5技术要求
5.1一般要求 5.1.1杆式修枝锯应按规定程序批准的图样和技术文件制造，并符合本标准的规定。 5.1.2杆式修枝锯应能在下列环境条件下额定运行：
a）海拔不超过1000m： b）最高环境空气温度不超过40℃： c）空气相对湿度不超过90%（25℃）。
5.1.3杆式修枝锯适用的电源条件为：
a）直流杆式修枝锯应能在额定直流电压下运行； b）交直流两用杆式修枝锯应能在额定直流电压及电源为实际正弦波形、频率为50Hz的单相交流
额定电压下运行： c）单相串励杆式修枝锯应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运
行。
5.1.4杆式修枝锯的额定电压和频率为：
a）交流额定电压：220V、110V、42V、36V b）直流额定电压：220V、110V； c）交流额定频率：50Hz。
5.2安全要求 5.2.1杆式修枝锯的安全要求，除本标准已作补充或提高的条款外，其余皆应符合GB4706.1的规定。 5.2.2杆式修枝锯的插头型式、基本参数和尺寸应符合GB1002或GB/T11918的规定，技术要求应符 2 JB/T11404—2013
合GB2099.1的规定
IⅡI类杆式修枝锯的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50Hz、电压为3750V、历时1min的介质强度试验而不应发生击穿或表面闪络。 5.2.3连接杆式修枝锯与电源的软电缆或软线应采用符合或性能不低于GB/T5023.5-2008的60227 IEC53（RVV）规定的软电缆或软线。 5.2.4IⅢI类杆式修枝锯应采用安全隔离变压器或旋转机组供电，安全隔离变压器应符合GB19212.1和 GB19212.7的规定。 5.2.5杆式修枝锯应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料：用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 5.3外观 5.3.1杆式修枝锯的塑料外壳不应有气泡、裂痕、银丝、飞边、明显的糊斑及冷隔等严重缺陷，色泽应均匀。 5.3.2杆式修枝锯的切割部件涂层应无起层和剥落现象。 5.3.3杆式修枝锯的铭牌应牢固而无卷曲地置丁壳体表面。 5.4噪声
在距离杆式修枝锯中心4000mm的半球面处测得的空载噪声声压级（A计权）应不大于表2规定的限值，计算得到的声功率级（A计权）应不大」表2中括号里规定的限值。
注：日前仅提供耳旁声压级的测试方法，不规定限值。
表2噪声限值
杆式修枝锯规格mm 噪声限值dB（A）
155
200
255 88 (108)
86(106)
5.5电磁兼容性 5.5.1 电磁骚扰电平 5.5.1.1 频率范围为（0.15～30）MHz内测得的在相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表3规定的限值。
表3连续骚扰电压限值
电动机额定功率≤700W
频率范围MHz
dB (μv) 准峰值
随频率的对数线性减小
0.15~0.35
66~59 59 64
0.35~5 5~30
5.5.1.2频率范围为（30～300）MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值率应不超过表4规定的限值。
3 JB/T11404—2013
表4 4连续骚扰功率限值
电动机额定功率≤700W
频率范围MHz
dB (pW) 准峰值随频率线性增人
30~~300
45~55
5.5.2谐波电流
杆式修枝锯的谐波电流应不超过表5规定的限值
表5谐波电流限值谐波次数n
谐波类型
最大允许谐波电流A
3.450 1.710 1.155 0.600 0.495 0.315 0.225×15/m
3 5 7 9 11 13
奇次谐波
15≤n≤39
2 4 6
1.620 0.645 0.450 0.345×8/m
偶次谐波
8≤m≤40
5.5.3电压波动和闪烁
杆式修枝锯在接入低压公用电网运行时，引起的电压波动值和闪烁值应符合下列规定：
Pst值应不大于1.0； Pt值应不大于0.65；在电压变化期问的相对电压变化特性d(t)值超过3.3%的时间不大于500ms：相对稳态电压变化d不超过3.3%；最大相对电压变化dmax不超过7%
如果电压变化由手动开关l起，则不考核Pst和Pit 5.6输入功率和电流 5.6.1杆式修枝锯在额定电压和额定负载下，其输入功率应不大于铭牌标明的输入功率值的115% 5.6.2杆式修枝锯铭牌上如果标有额定电流值，则在额定电压和额定负载下其电流应不大于铭牌标明的电流值的115%。 5.7温升
在额定负载时，杆式修枝锯的温升应不超过表6规定的限值。当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。
