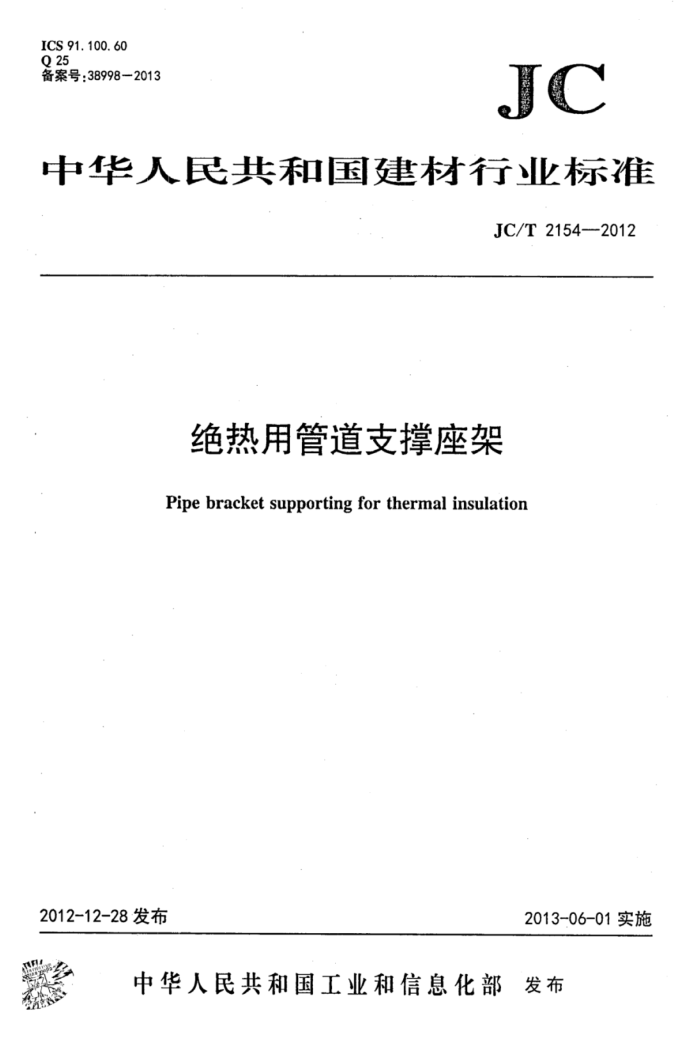

ICS 91.100.60 Q 25 备案号：38998一2013
JC
中华人民共和国建材行业标
JC/T 2154-2012
绝热用管道支撑座架
Pipe bracket supporting for thermal insulation
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 3发布 JC/T21542012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会(SAC/TC191)归口。 本标准负责起草单位：深圳金台纤维有限公司。 本标准参加起草单位：江苏科博世羊毛建材科技有限公司江苏九鼎新材料股份有限公司。 本标准主要起草人：郭晓明、成钢、叶文进、段利伶、曹正兵。 本标准为首次发布。 JC/T2154-2012
绝热用管道支撑座架
.1范围
本标准规定了绝热用管道支撑座架（以下简称座架)的分类及规格、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于采用酚醛树脂和玻璃纤维经热压工艺制成的复合材料支撑座架。主要用作绝热工程管道起绝热作用的支撑衬垫。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1449 纤维增强塑料弯曲性能试验方法 GB/T1462纤维增强塑料吸水性试验方法 GB/T1634.1 塑料负荷变形温度的测定 第1部分：通用试验方法 GB/T4132绝热材料及相关术语 GB/T10297非金属固体材料导热系数的测定热线法
3术语和定义
GB/T4132界定的术语和定义适用于本文件。
4产品分类及规格
4.1分类
产品按类型分为卡件和平板件两类。卡件示意图见图1。
内径d-
宽度1
工厚度h
C
图1 卡件示意图 JC/T2154——2012 4.2规格 4.2.1卡件按管道外径划分，其他规格要求由供需双方商定。卡件典型规格如表1。
表1 卡件典型规格 2
单位为毫米
序号管道外径宽厚度
1 25 25 30
3 89 25 30
5 159 25 50
4 108 25 30
57 25 30
4.2.2 平板件按长、 宽、厚度划分，其他规格要求由供需双方商定。平板件典型规格如表2。
表2 平板件典型规格
单位为毫米
序号长宽厚度
2 100 100 10
1 50 50 10
3 200 200 10
4 300 300 10
5 400 400 10
5·要求 5.1 外观质量
座架表面应平整，不得有影响使用的缺损。 5.2尺寸允差 5.2.1卡件的内径允差为十2mm，不应有负偏差；宽度允差为士3mm，厚度允差为土1mm。 5.2.2平板件座架的长、宽允差为土3mm，厚度允差为土1mm。 5.3弯曲强度
弯曲强度应不小于120MPa。 5.4吸水性
吸水率应不大于1%。 5.5热变形温度
热变形温度应不小于210℃。 5.6导热系数
在环境温度（平均温度)25℃下，导热系数应不大于0.105W/(m·K)。
2 JC/T2154-—2012
6试验方法
6.1外观质量
在正常（光）照度下，距离0.5m，采用目测检验。 6.2尺寸允差
座架的长、宽及厚度用最小刻度为毫米的钢直尺测量，分别测量任意四个不同位置的长、宽及厚度，计算四次测量结果的平均值。卡件的内径采用游标卡尺测量，分别测量三个不同位置的内径，取最大偏差值。 6.3弯曲强度
按GB/T1449的规定。 6.4吸水性
按GB/T1462的规定。 6.5热变形温度
按GB/T1634.1的规定。 6.6导热系数
按GB/T10297的规定。
.7检验规则
产品检验按类型分为出厂检验和型式检验。 7.1出厂检验
出厂检验项目为外观质量、尺寸偏差、吸水性和导热系数。 7.2型式检验
型式检验应包括第5章中的全部检验项目。在下列情况下进行型式检验： a) 结构、材料、生产工艺、关键工序和加工方法等有影响其性能时； b) 正常生产，每年至少进行一次； c) 停产6个月后恢复生产时； d) 出厂检验结果与上次型式检验有较大差异时； e) 供需双方合同有约定时； f) 国家质量监督机构提出型式检验要求时：
7.3组批与抽样 7.3.1同种原材料、同-规格、稳定连续生产的一定数量的单位产品为一批。 7.3.2样本应从检查批中随机抽取，按表3规定抽取检验样本。所有的单位产品被认为是质量相同的，必须的试样可以随机地从单位产品中，按试验方法所规定的数量和程序取样。
3
