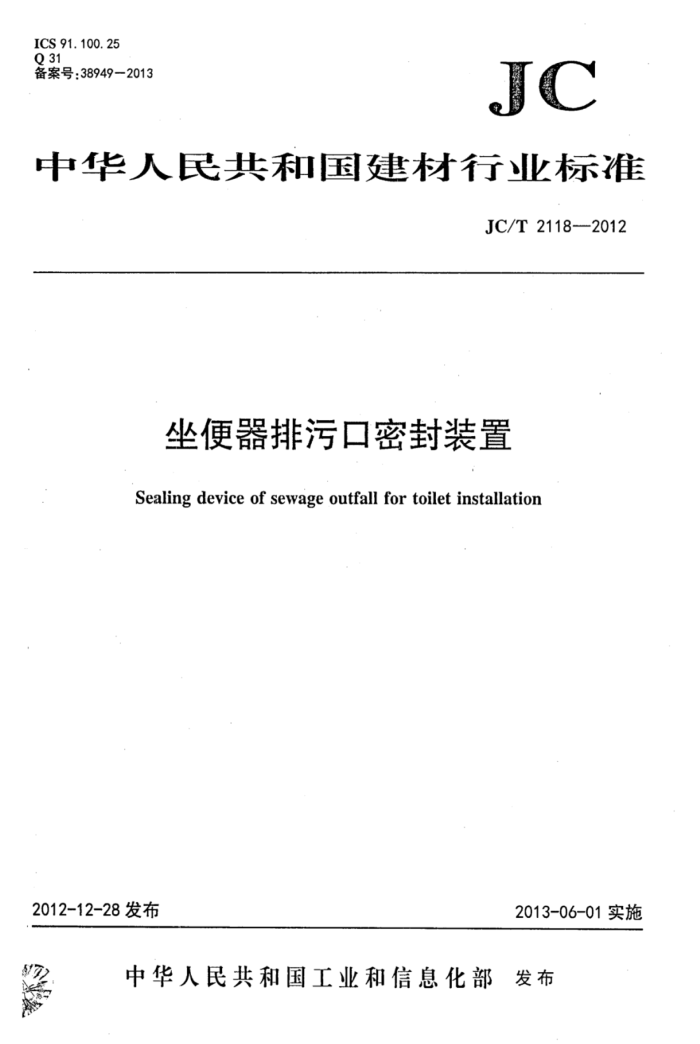

ICS 91.100.25 Q 31 备案号：38949-2013
JC
中华人民共和国建材行业标准
JC/T2118--2012
坐便器排污口密封装置
Sealing device of sewage outfall for toilet installation
2012-12-28发布
2013-06-01实施
NT
中华人民共和国工业和信息化部 发布 JC/T2118—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。 本标准负责起草单位：咸阳陶瓷研究设计院。 本标准参加起草单位：潮州市群发卫浴配件有限公司、厦门虹瑞卫浴设备有限公司、厦门和淋
卫浴有限公司、潮州市枫溪区美峰塑胶厂。
本标准主要起草人：成智文、段先湖、张帆。 本标准为首次发布。 JC/T2118—2012
坐便器排污口密封装置
范围
1
本标准规定了坐便器排污口密封装置的术语和定义、分类、技术要求、试验方法、检验规则、标志、 使用说明书、包装、运输及贮存等。
本标准适用于坐便器排污口密封装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3672.1橡胶制品的公差第1部分：尺寸公差 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
坐便器安装法兰flangefortoiletinstallation 下排式坐便器排污口与排污管的连接件。
3. 2
塑胶法兰plasticflange 以塑胶颗粒、凡士林、树脂等原料制作而成的坐便器安装法兰。
3. 3
橡胶法兰rubberflange 以橡胶、钙粉、增粘剂、软化剂等为原料制作而成的坐便器安装法兰
3.4
坐便器排污口密封装置seelingdeviceofsewageoutfallfortoiletinstallation 坐便器安装法兰、坐便器排污口与排污管用接口密封圈统称为坐便器排污口密封装置。
4分类
4.1按材质分为：塑胶法兰、橡胶法兰、橡胶密封装置。 4.2按安装方式分：下排式坐便器排污口密封装置、后排式坐便器排污口密封装置。
5技术要求
5.1尺寸 JC/T2118--2012
5.1.1 下排式坐便器安装法兰的外形尺寸如图1所示，外形尺寸应符合表1要求。
de
ds d: di
图1外形尺寸
表1 坐便器安装法兰外形尺寸
单位为毫米
尺寸类型 di dd ds di ds ds h ht2
尺寸范围 130
公差 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1
70 67 120 100 95 25 46
5.1.2后排式坐便器排污口接口密封圈的尺寸应符合GB/T21873的规定，公差应与符合GB/T3672.1 的规定。 5.2外观质量
表面不允许有开裂、缺胶等影响使用的缺陷。 5.3高温性能
经高温性能试验后，不流挂，保持几何形状，试验完成恢复到常温状态后，应符合5.5和5.6的要求。 5.4低温性能
2 JC/T2118-—2012
经低温性能试验后，不脆裂，保持一定柔软性，测试完成恢复到常温状态后，应符合5.5和5.6 的要求。 5.5密封性能
经密封性能试验后，不出现损坏及漏水现象。 5.6附着力
经附着力试验后，密封材料不脱落 5.7耐化学腐蚀性
=
经耐化学腐蚀性试验后，产品应符合5.5和5.6的要求。 5.8后排式坐便器排污口密封圈材料性能
应符合GB/T21873的要求。
试验方法尺寸
6
6.1
使用游标卡尺进行检测。 6.2表面质量
在产品表面的漫射光线至少为3001x的光照条件下，距产品0.5m处观察，样品无开裂、无缺胶面积5%以上的缺陷。 6.3高温性能
将5个样品放入高温测试箱，测试橡胶法兰时，将温度调至70℃；测试塑胶法兰时，将温度调至 60℃。12h后取出，自然冷却至室温，观察并记录样品的变化情况。 6.4低温性能
将5个样品放入低温测试箱，然后将温度调至-10℃；12h后取出，自然恢复至室温，观察并记录样品的变化情况。 6.5密封性能
在(25土5)℃的条件下，将5个样品粘附在光泽度为(90土5)Gs的抛光砖上，同时将直径为 Φ110mm，长度为250mm的排污管连接在密封装置上，在排污管内注水，水位高度不小于200mm；7d 后观察样品变化情况。 6.6附着力
在(25土5)℃的条件下，取5个样品，分别施加47N压力将其粘在光泽度为(90土5)Gs的抛光砖上，并保持1min，然后将样品倒置，保持48h，观察并记录附着情况。 6.7耐化学腐蚀性
3
