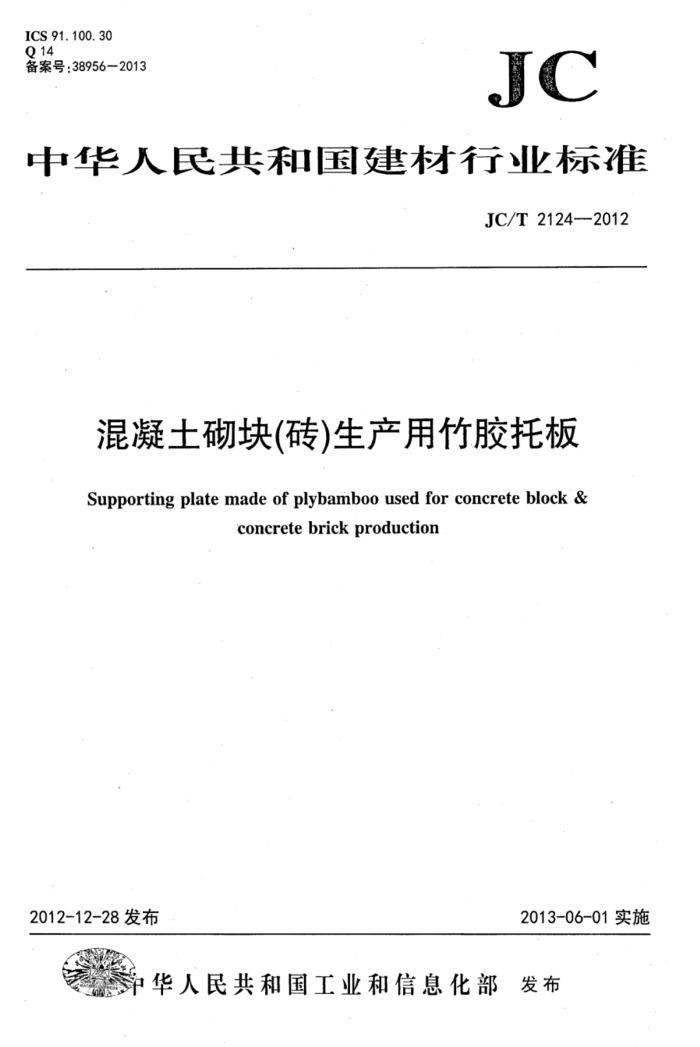

ICS 91.100.30 Q14 备案号：38956-2013
JC
中华人民共和国建材行业标准
JC/T 21242012
混凝土砌块(砖)生产用竹胶托板
Supporting plate made of plybamboo used for concrete block &
concretebrickproduction
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 3发布 JC/T2124—2012
前．言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：中国建筑材料科学研究总院、浙江凯森板业有限责任公司。 本标准参加起草单位：中国建筑砌块协会、浙江可信竹木有限公司、诸暨市光裕竹业有限公司、天
津市新实丰液压机械有限公司、福建省漳平市蓝天竹业有限公司、永安市明新竹业有限公司、泉州市三联机械制造有限公司、国家林业局林产品质量检验检测中心（杭州）、龙游凯森板业有限公司、龙泉市竹胶板行业协会。
本标准主要起草人：王武祥、罗伟鸣、杜建东、曹志平、朱光裕、杨振峰、赵天水、黄建明、傅俊元、吴樟森、张蕾磊、黄从兴、王爱军、骞礼平、于海霞。
本标准为首次发布。 JC/T2124-—2012
混凝士砌块（砖)生产用竹胶托板
范围
本标准规定了混凝土砌块（砖)生产用竹胶托板的术语和定义、分类和标记、一般要求、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于在混凝土砌块和混凝土砖生产过程中使用的竹胶托板。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699优质碳素结构钢 GB/T700碳素结构钢 GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱 GB/T14732木材工业胶粘剂用脲醛、酚醛、三聚氰胺甲醛树脂 GB/T17657一1999人造板及饰面人造板理化性能试验方法 GB/T18259人造板及其表面装饰术语 GB/T18968墙体材料术语 JG/T156竹胶合板模板 LY/T1574—2000混凝土模板用竹材胶合板
术语和定义
GB/T18259、GB/T18968和JG/T156确立的以及下列术语和定义适用于本文件。
3. 1
混凝土砌块（砖）生产用竹胶托板supportingplatemadeofplybamboousedforconcreteblock& concretebrick production
砌块成型机配套用的、由竹胶合板制成的，用于在生产过程中承托与转运混凝土砌块和混凝土砖坏体的板材，简称竹胶托板，代号为SPP。 3.2
竹帘层压板curtainplybamboo 以竹帘为芯层、竹席为面层组坏，经浸胶、干燥、热压和切割而成的竹胶合板。代号为A。
3. 3
混合层压板 反compositeplybamboo 以竹帘和竹屑为芯层、竹席为面层组坏，经浸胶、干燥、热压和切割而成的竹胶合板。代号为B。
3. 4
钢框板条层压板plybamboowithsteelframe JC/T21242012
以竹帘和板条为芯层、竹席为面层组坏，经浸胶、干燥、热压和切割而成的竹胶合板，在四周加钢框而成。代号为C。 3.5
板条plank 由胶合完好的的竹帘层压板或混合层压板切割而成，用作钢框板条层压板芯层的设定宽度的条状物。
4分类和标记
4.1分类
按竹胶托板原料组成和生产工艺分为竹帘层压板、混合层压板和钢框板条层压板三类。 4.2标记
产品按下列顺序进行标记：产品代号和产品类别、规格尺寸、标准编号。 示例：规格尺寸为1000mm×600mm×30mm的竹帘层压板的标记为：
SPP-A1000×600×30JC/T21242012
5.-般要求
5.1材料 5.1.1竹材应采用无霉变、无腐朽、无虫蛀的4年或4年以上生的新鲜竹材。 5.1.2板条应无霉变、胶合完好、条形完整或经梳齿拼接而成。 5.1.3 胶粘剂应采用性能符合GB/T14732要求的酚醛树脂或性能相当的胶粘剂。 5.1.4钢框板条层压板用钢框及配件用钢材材质应符合GB/T699规定的20号钢或GB/T700规定的 Q235钢要求。钢框厚度应不小于1.2mm。 5.1.5竹胶合板与钢框连接用沉头螺栓的技术要求应符合GB/T3098.1的规定。 5.2组坏要求
芯层应不少于三层且纵横交叉排列、上下对称铺装。 5.3板边封边处理 5.3.1竹帘层压板和混合层压板四边应进行封边处理。封边涂料应具有防水功能并涂刷均匀、牢固，无漏涂。 5.3.2钢框板条层压板用钢框应进行防锈处理。 5.4规格尺寸
竹胶托板规格尺寸由供需双方协商确定。
6.要求
6.1尺寸偏差
尺寸偏差应符合表1的规定。
2 JC/T2124-2012
表1’ 尺寸充允许偏差
单位 mm mm, mm mm mm mm mm %
指标 -3~+1 ±2., -1.0~+1.0 -1.5~+1.0 -1.5~+1.5
项目长度宽度，厚度≤20mm时
厚度 20mm<厚度<30mm时
厚度≥30mm时板内厚度差方正度板面翘曲度
≤2 ≤3 ≤0.5
6.2外观质量 6.2.1竹胶托板不允许有腐朽、霉斑、鼓泡、脱胶现象 6.2.2表面应平整，单个凹陷面积应不大于400mm，直径在2mm以上的凹陷深度应不大于1.5mm。 6.3物理力学性能
物理力学性能应符合表2的规定。
表2竹胶托板物理力学性能要求项目
序号 1
单位 % MPa MPa MPa MPa MPa kJ/mm* mg/100 r MPa MPa
指标 ≤6.0 ≥55 ≥20 ≥55 ≥20 ≥5.0×10 ≥40 ≤50 ≥0.50 ≥0.30
吸水厚度膨胀率
纵向横向纵向横向纵向纵向
干状
静曲强度
2
湿状
弹性模量冲击强度
3 4 5
表面耐磨性能
平均值单块最小值
胶合性能 (浸水拉伸粘接强度）
6
7试验方法
7.1取样 7.1.1尺寸偏差和外观质量的取样
应随机抽取并采用二次取样方案，取样数量见表3。
3
