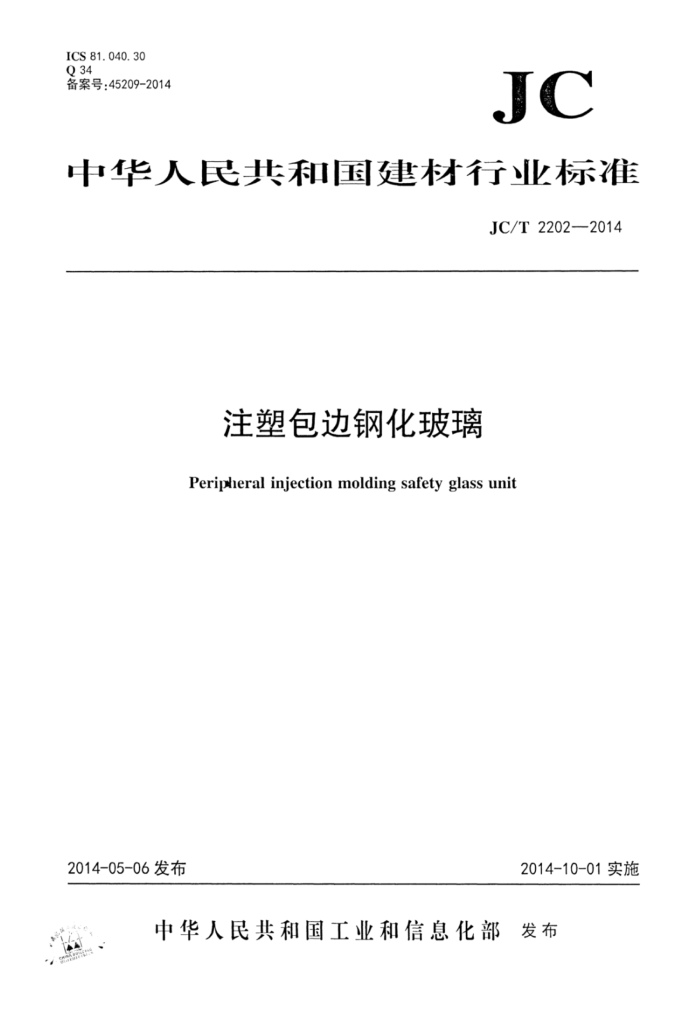

ICS 81.040.30 Q 34 备案号：45209-2014
JC
中华人民共和国建材行业标准
JC/T 2202—2014
注塑包边钢化玻璃
Peripheral injection molding safety glass unit
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部 发布 JC/T2202—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准主要起草单位：江苏秀强玻璃工艺股份有限公司、中国建材检验认证集团股份有限公司。 本标准参加起草单位：四川泳泉玻璃科技有限公司、宁波色母粒有限公司、江苏万祥高科材料有限
公司、宿迁市产品质量监督检验所、江苏省玻璃制品质量监督检验中心。
本标准的主要起草人：刘宏斌、苗向阳、周健、韩松、杜大艳、朱峻丽、洪寅、韦万义、赵行军、 赵裕祥。
本标准为首次发布。
1 JC/T2202—2014
注塑包边钢化玻璃
1范围
本标准规定了注塑包边钢化玻璃的术语和定义、材料、要求、试验方法、检验规则以及包装、标志、 运输和贮存。
本标准适用于家用电器用注塑包边钢化玻璃，其他应用可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2035—2008 塑料术语及其定义（IS0472：1999，IDT) GB/T 3979 物体色的测量方法 GB/T 14486 塑料模塑件尺寸公差 GB 15763.2 建筑用安全玻璃第2部分：钢化玻璃 GB/T22523 塞尺 GB/T26125 电子电气产品 六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测
定（GB/T26125——2011,IEC62321:2008，IDT)
GB/T26572 电子电气产品中限用物质的限量要求 JC/T1006 釉面钢化及釉面半钢化玻璃
3术语和定义
GB/T2035一2008界定的及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 2035一2008中的某些术语和定义。 3. 1
注塑injectionmolding 在加压下，将物料由加热料筒经过主流道、分流道、浇口，注入闭合模具型腔的模塑方法。 [GB/T2035—2008，定义2.502]
3. 2
注塑包边钢化玻璃peripheralinjectionmoldingsafetyglassunit 采用注塑工艺，对钢化玻璃进行包边后得到的玻璃制品。
3. 3
缩痕sinkmark 注塑边框的表面凹陷。
3. 4
缺料short 注塑边框结构不完整的状态。
1 JC/T2202—2014 3. 5
熔接痕 复weldmark 注塑边框上由于两股或多股物料流在一起形成的条痕。
3. 6
裂纹 crack 贯穿或未贯穿注塑边框外表面或其整个厚度的裂缝，处于裂纹两侧壁之间的聚合材料是完全分离的。
3. 7
飞边 flash 模塑期间，从料腔溢出的部分加料或在模具合模面之间形成的过量塑料。
3. 8
顶白 pinmark 注塑边框被顶出模具所造成之泛白及变形。
3. 9
流纹 flowmark 浇口处留下的热熔塑料流动的条纹。
3.10
银纹 craze 注塑边框表面或浅表层的一种缺陷，是由于聚合物材料的表观密度降低所造成桥搭的表观裂纹。
3.11
露边 bare 玻璃底色露出非透明塑料边框。
3.12
黑条 blackline 模塑期间，塑料燃烧留下的焦黑或黑痕。
3.13
张嘴 gap 玻璃与注塑边框结合处出现的缝隙。
4材料
4.1 钢化玻璃
所采用的釉面钢化玻璃应符合JC/T1006的要求，所采用的非釉面钢化玻璃应符合GB15763.2的要求。 4.2 塑料及其他材料
所采用的塑料及其他材料均应满足相应的国家标准、行业标准、相关技术条件或订货文件要求。
5要求
5.1 外观质量
注塑包边钢化玻璃的外观质量应符合表1的规定。
2 JC/T2202—2014
表1 注塑包边钢化玻璃的外观质量说明
要求
缺陷名称
宽度≤0.1mm， 长度≤30mm 0.1mm<宽度≤0.5mm， 长度≤10mm 每0.1㎡允许存在1条
每0.1㎡最多允许存在3条
划伤
直径100mm圆内，不超过3个每块最多允许3个，且间距100mm以上每块最多允许3个，且间距100mm以上每块允许1个不允许存在依限度样件为准，允许不影响使用的轻微缩痕 A面、B面不允许；C面允许轻微存在，以不影响使用功能为宜允许轻微存在，手触摸感觉不到 A面不允许，B面、C面允许 A面不允许，B面、C面允许 A面允许3个，且点与点间距在50mm以上 A面不允许，B面、C面允许不允许
直径≤0.5mm 0.5m<直径≤1mm
气泡
玻璃
直径≤0.3mm 0.3mm<直径≤0.5mm
砂粒线道、裂纹缩痕缺料熔接痕流纹黑条黑点裂纹、薛边、顶白划伤、搓伤飞边、浇口
- - - - - -
直径≤0.3m 直径>0.3mm
注塑边框
一一
A面允许轻微存在，手触摸感觉不到；B面、C面允许允许存在应全部清除、 修整，但不得损伤本体清晰，容易识别，且无重影。不应起泡、色裂、脱落和磨损不允许
宽度≤0.2mm 宽度>0.2mm 字模、印刷 >0. 5 mm
其他缺陷张嘴注：注塑包边钢化玻璃按观察区域分A面、B面和C面，A面指使用时为正而和前缘，B面指使用时为侧而部分，C
面指使用时底部和后方。
5.2 ：尺寸偏差
尺寸偏差由供需双方商定， 未定尺寸偏差应符合GB/T14486的要求。 5.3 直线度误差
试验后，直线度误差不大于2.0mm。 5.4 色差
试验后，△E不大于1.5。 5.5 抗拉性
3
