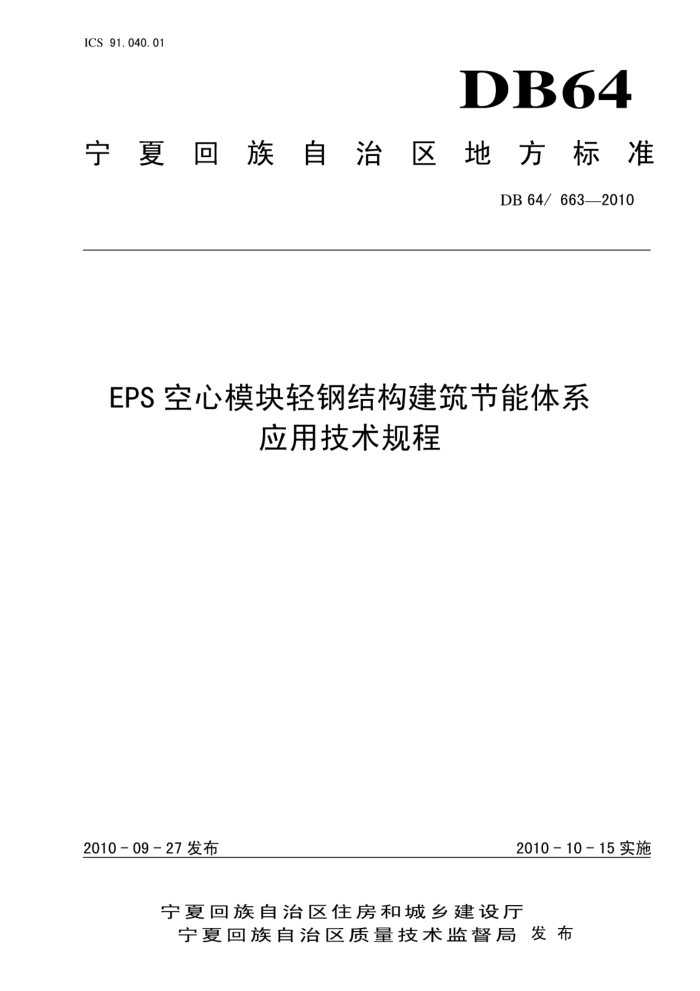

ICS 91.040.01
DB64
宁夏回族自治区地方标准
DB64/663—2010
EPS空心模块轻钢结构建筑节能体系
应用技术规程
2010-09-27发布
2010-10-15实施
宁夏回族自治区住房和城乡建设厅
宁夏回族自治区质量技术监督局发布 DB64/663—2010
前 言
本标准由宁夏回族自治区住房和城乡建设厅提出并归口，授权编制单位管理并负责解释。 本标准由宁夏回族自治区住房和城乡建设厅批准。 本标准的主编单位：宁夏建筑科学研究院有限公司本标准的协编单位：哈尔滨鸿盛房屋节能体系研发中心、宁夏建筑标准设计办公室、宁夏城乡规划
设计研究院有限公司、宁夏建工集团
本标准的主要起草人：王福华、林国海、朱世平、郭志军、孙晓阳、毛学军、邝山鹰、卜勇、马彦新、林宣佐、魏友海、翟秀英、吕品、梁丽蕊。
II DB64/663—2010
EPS空心模块轻钢结构建筑节能体系应用技术规程
1总则
1.1为规范EPS空心模块轻钢结构建筑节能体系的应用，保证空心模块轻钢结构体系的工程质量，提高工程的耐久性，做到技术先进、安全适用、经济合理，制定本规程。 1.2本规程适用于单层民用建筑、单层工业厂房和农宅、农业设施用房等空心模块轻钢结构节能建筑工程的设计、施工和工程质量验收。 1.3EPS空心模块轻钢结构建筑节能体系建筑工程的设计、施工和工程质量验收，除应符合本规程外，尚应符合国家、行业现行有关标准的规定。 1.4农村建筑节能工程可参照本标准，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50017 钢结构设计规范 GB50018 冷弯薄壁型钢结构技术规范 GB50016 建筑设计防火规范 GB50185 工业设备及管道绝热工程质量检验评定标准 GB50176 民用建筑热工设计规范 GB50205 钢结构施工质量验收规范 GB50210 建筑装饰装修工程质量验收规范 GB50300 建筑工程施工质量验收统一标准 GB50411 建筑节能工程施工质量验收规范 GB/T9755-2001 合成树脂乳液外墙涂料 JGJ81 建筑钢结构焊接技术规程 JGJ144 外墙外保温工程技术规程 DB64/047 民用建筑节能设计标准（采暖居住建筑部分）宁夏地区实施细则 DB64/521 居住建筑节能设计标准
术语及定义
3
下列术语及定义适用于本标准。
3. 1
EPS空心模块由可发性聚苯乙烯珠粒经加热发泡后，通过专用的设备和模具加热一次成型而制得的具有闭孔结构
的双层带肋聚苯乙烯泡沫塑料组成空心腔体模块。
1 DB64/663—2010
3. 2
EPS空心模块组合墙体由钢管芯柱与不同类型空心模块经积木式插接组合构成的保温承重一体化的墙体围护结构
3. 3
钢管芯柱用于空心模块组合墙体的方管型钢制作的轻钢结构柱。
3. 4
钢管锁口用于空心模块组合墙体，在檐口处连接钢管芯柱的方管型钢制作构件。
3. 5
基顶C型钢构件用于锚固在基础梁顶面，控制空心模块组合墙体位移的冷弯C型钢水平构件。
3. 6
EPS空心模块轻钢结构组合体系由基顶C型钢、钢管芯柱、钢管锁口及轻钢屋架组成轻型钢结构与EPS空心模块墙体及屋面构成的建
筑体系。 3.7
胶粘剂用于模块与基层以及模块之间粘结的材料。
3. 8
耐碱玻纤网格布由表面涂覆耐碱材料的玻璃纤维网格布制成，埋入抹面胶浆中，形成薄抹灰增强保护层，用以提高
保护层的机械强度和抗裂性能。 3. 9
锚栓把保温层固定于基层墙体的专用连接件，通常情况下包括塑料锚钉或具有防腐性能的金属螺钉和带
圆盘的塑料膨胀套管两部分。 3. 10
抹面层抹在保温层上，中间夹有抗碱玻纤网格布，保护保温层，并起防裂、防水和抗冲击作用的构造层。
2
