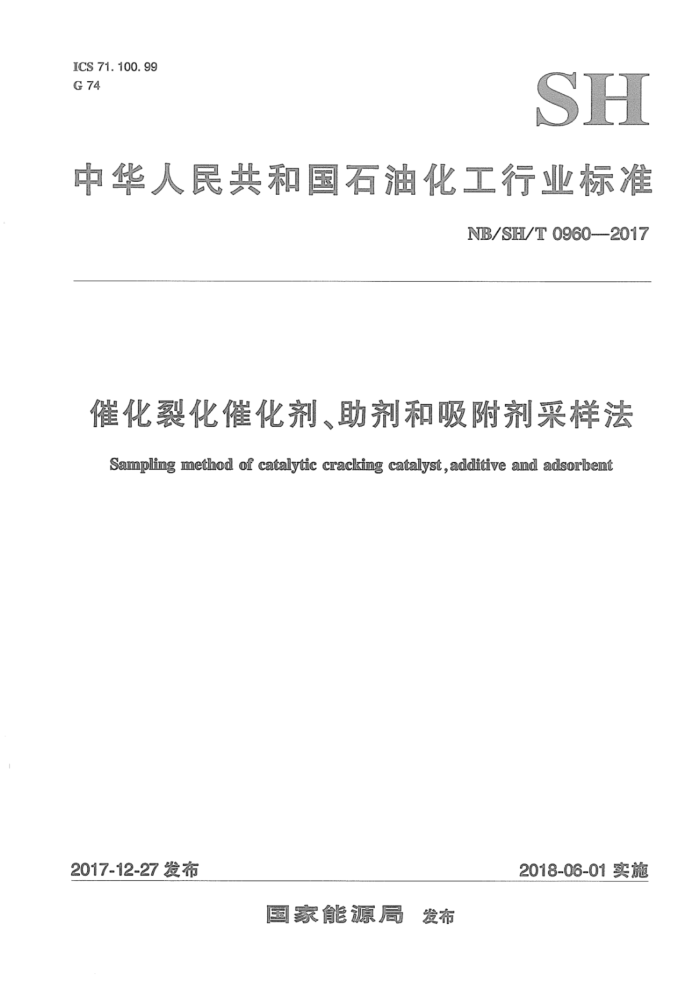

ICS 71. 100. 99 G 74
SH
中华人民共和国石油化工行业标准
NB/SH/T0960--2017
催化裂化催化剂、助剂和吸附剂采样法 Sampling method of catalytic cracking catalyst , additive and adsorbent
2017-12-27 发布
2018-06-01实施
国家能源局 发布 NB/SH/T0960--2017
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油化工集团公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/TC280
SC1）归口。
本标准起草单位：中国石化催化剂有限公司。 本标准参加起草单位：中国石油化工股份有限公司石油化工科学研究院、中国石油天然气股份有
限公司兰州石化分公司。
本标准主要起草人：刘志坚、殷喜平、朱玉霞、李叶、吕伟娇、王晓文、蒋邦开、彭志华、方湘平、杨爱迪、蔡军平。
本标准为首次发布。
I NB/SH/T0960--2017
催化裂化催化剂、助剂和吸附剂采样法
警告：本标准涉及某些有危险性的材料、操作和设备，但是无意对与此有关的所有安全问题都提出建议。因此，使用者在应用本标准之前应建立适当的安全和保护措施，并确定相关规章限制的适用性。
1范围
本标准规定了催化裂化催化剂、助剂和吸附剂的采样方法。 本标准适用于催化裂化催化剂、催化裂解催化剂、助剂和吸附剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3723工业用化学产品采样安全通则 GB/T4650一2012工业用化学产品采样词汇 GB/T6678—2003化工产品采样总则 GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序
3术语和定义
GB/T4650一2012界定的术语和定义适用于本文件。为了便于使用，以下列出了GB/T4650一2012 中的相关术语和定义。 3. 1
生产批batch 定量的物料，这可以是一个采样单元，或者假定其制造或生产条件相同而归在一起的若干个采
样单元。
[GB/T4650—2012，定义3.2.2]
3. 2
交货批consignment 由具体的交货单据或装货单据所指明的一定数量的物料。 [GB/T4650—2012，定义3.1.6]
3. 3
商品批lot 按一定采样方案进行采样的物料总量，它可由若干交货批、生产批或采样单元组成。 [GB/T4650—2012，定义3.2.1]
3. 4
采样单元samplingunit 限定的物料量，其界限可能是有形的，如一个容器，也可能是设想的，如物料流的某一具体时间
- NB/SH/T0960—2017
或间隔时间。
[GB/T4650—2012，定义3.1.1]
3.5
份样increment 用采样器从一个采样单元中一次取得的定量物料。 [CB/T4650—2012，定义3.1.2]
3. 6
大样bulksample 采集的不保持其个体性质的一组样品［GB/T4650—2012，定义3.2.5]
3. 7
实验室样品laboratorysample 为送往实验室供检验或测试而制备的样品［GB/T4650—2012，定义3.2.10]
3.8
保存样品storagesample 与实验室样品同时同样制备的、日后有可能用作实验室样品的样品 [GB/T4650—2012，定义3.2.12
3. 9
样品缩分samplesizereduction 用以缩减样品量大小的过程。 [CB/T4650—2012，定义3.3.12]】
3.10
试样testsample 由实验室样品制备的从中抽取试料的样品 『GB/T4650—2012，定义3.2.13]
3.11
试料testportion 从试样中取得的（如试样与实验室样品两者相同，则从实验室样品中取得），并用以进行检验或观
测的一定量的物料。
[GB/T4650——2012，定义3.2.14]】
4方法应用
4.1催化裂化催化剂、助剂和吸附剂属于流程性材料，其质量检验一般采取抽样检验的方式，即从组批的总体产品中抽取有代表性的样品，通过检验所抽样品而对产品的总体质量做出评价和判断， 4.2催化裂化催化剂、助剂和吸附剂为微球类固体颗粒，有很好的流动性，且由不同粒径的颗粒所组成，具有较宽的粒径分布，因此在输送和包装过程中，由于颗粒大小、轻重的不同会引起物料在垂直和水平方向的分离，属于一种不均勾物料，样品的代表性对分析检验结果、检验批的质量判定以及检验结果的再现性均有着至关重要的影响。 4.3为了对组批的总体产品的质量做出正确评价和判断，应严格遵守本标准的采样方案，以确保所采样品的代表性。 2 NB/SH/T0960—2017
5一般要求
5.1为使采得的样品具有充分的代表性，应严格按照本标准的要求采样。 5.2采样用的工具和容器应清洁、干燥，采样过程中不应带进杂质，不应造成产品的污染、偏析或损失。 5.3采样过程中应避免引起样品性质的变化（如吸水等），对于有颗粒粒径分布测试的采样，不应破坏颗粒粒径，不应改变粒径分布，并应确保获得较大的样本， 5.4样品量在满足需要的前提下，至少应满足以下要求：
a）至少满足三次重复检测的需求： b）当需要留存保存样品时，应满足保存样品的需求； c）对采得的样品物料如需做制样处理时，应满足加工处理的需要
5.5采样完成后及时填写来样记录，内容包括但不限于样品名称、样品批号、生产单位、总体物料量、采样单元（点）数、采样日期、采样人员等，若采用随机采样，应记录随机数的获取方案。 5.6采样过程中安全要求执行CB/T3723。
6仪器
6.1窗口关闭式采样探子：由两根紧密配合的不锈钢管构成，外管的一侧切一组槽口，内管的一侧相应地切开一组槽口（或圆孔），采样时转动内外管使槽口封闭，插入物料，转动打开槽口，抽出时将槽口封闭，倒出物料完成操作。为确保采取到包装单元底部的样品，采样器的规格（直径、长度）以及内外管的槽口数量和大小依据产品的包装规格和样品量确定。典型的窗口关闭式采样探子示例图见图 1，典型的规格尺寸见表1。
4个槽口
-
外管
内管
BB剖面
图1典型窗口关闭式采样探子示例图
3 NB/SH/T0960—2017
表1 窗口关闭式采样探子典型的规格尺寸
项 目
小包装（30kg、40kg、50kg）
大包装（600kg~1000kg）
长度/mm 外管/mm
800 19. 5 1. 0 16. 0 0. 5 4
1200 19. 5 1. 0 16. 0 0. 5 6
直径厚度直径厚度数量/个尺寸
内管/mm
槽口
100mm长×10mm宽
100mm长×10mm宽
6.2 自动分样器：用于样品缩分。 旋转管式结构， 分样份数6份~10份， 配带适合规格的接收瓶。具有相同功能的分样器也可使用。 6.3 样品收集器：玻璃磨口瓶、 塑料瓶、 自封塑料袋，1000mL、2500mL等不同规格。 6.4 混样器： 机械混合装置或玻璃磨口瓶。 6. 5 样品容器：1000mL玻璃磨口瓶。
单元物料的采样
7
7. 1 采样单元数的确定
总体物料的单元数少于500的，采样单元的选取按照表2的规定确定。 总体物料的单元数大于500 的，采样单元数的确定，按总体单元数立方根的三倍数，即3×N（N为总体的单元数）， 如遇有小数时， 则进为整数。 如单元数为538，则3×/538~24.4将24.4进为25，即选用25个单元。
注：采样单元数的确定参考了GB/T6678—2003中7.6.1。
表2 采样单元数的选取
总体物料的单元数
选取的最少单元数
1 ~ 10 11 ~ 49 50 ~ 64 65 ~ 81 82 ~ 101 102 ~ 125 126 ~ 151 152 ~ 181 182~216 217~254 255~296 297 ~ 343 344 ~ 394 395 ~450 451~512
全部单元 11 12 13 14 15 16 17 18 19 20 21 22 23 24
4
