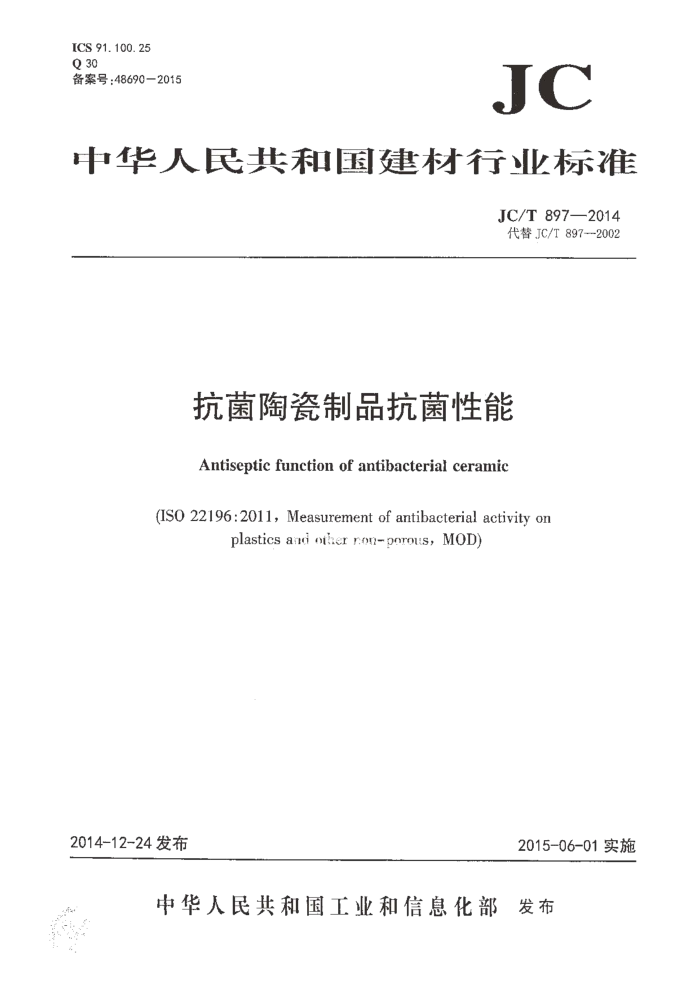

ICS 91.100.25 Q 30 备案号：48690—2015
JC
中华人民共和国建材行业标准
JC/T 897—2014 代替JC/T897-2002
抗菌陶瓷制品抗菌性能
Antiseptic function of antibacterial ceramic
(IS0 22196 :2011, Measurement of antibacterial activity on
plastics and other ron-porous,MOD)
2014-12-24发布
2015-06-01实施
中华人民共和国工业和信息化部发布 JC/T 897—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JC/T897—2002《抗菌陶瓷制品抗菌性能》。与JC/T897-2002相比，除编辑性修改
外主要技术变化如下：
一增加了“规范性引用文件”（见第2章；一删除了“产品分类”（见2002年版的第3章）；一增加了“产品标记”（见第4章）；一增加了“一般要求”（见第5章）； -增加了抗菌耐久性能技术要求和实验方法（见第6章和7.3)；修改了抗菌和抗菌陶瓷的定义（见3.1和3.3)；增加了“抗菌试验条件”（见7.1)；修改了抗菌性能试验方法的详细规定（见附录A，2002年版的附录A）。 本标准附录A部分修改采用IS022196：2011《塑料和其他无孔表面抗菌活度的测量》。 根据我国微生物实验情况，在采用IS022196：2011时，本标准做了一些修改。有关技术性差异已
编入附录A，存在主要差异如下：
-本标准删除了IS022196：2011的“4.3抗菌活性值计算”，改为“A.4.2抗细菌率的计算”。 这是考虑采用我国现有产品抗菌性能表示的常用方法：一本标准删除了IS022196:2011附录A和附录B；一本标准按国家标准的要求对IS022196:2011做了一些编辑性修改。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：中国建筑材料科学研究总院、深圳广田装饰集团股份有限公司、福建九牧集团有
限公司、广东省微生物研究所、中国科学院理化技术研究所、妙抗保（中国)有限公司、全国卫生产业企业管理协会抗菌产业分会。
本标准主要起草人：王静、冀志江、李少强、赵春艳、林孝发、谢小保、郑苏江、王晓燕、汤忠志、 谢晓军、侯国艳、张迎增。
本标准为首次发布。
T JC/T897—2014
抗菌陶瓷制品抗菌性能
1范围
本标准规定了抗菌陶瓷的术语和定义、产品标记、一般要求、技术要求、试验方法以及检验规则。 本标准适用于具有抗细菌功能的建筑用陶瓷砖、卫生陶瓷制品的抗菌性能检验和判定，其他陶瓷可
参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4789.2食品安全国家标准食品微生物学检验菌落总数测定 GB/T9266建筑涂料涂层耐洗刷性的测定 GB19489实验室生物安全通用要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
抗菌antibacterial 抑制和杀灭细菌、酵母菌、霉菌等微生物生长繁殖作用的总称。
3. 2
抗菌耐久性能permanenceofantibacterial 模拟产品使用过程的清洁方式，经多次洗刷试验后的抗菌性能。
3.3
抗菌陶瓷antibacterialceramic 表面具有抗菌功能的陶瓷。
4产品标记
抗菌陶瓷按产品名称、标准号、抗菌性能符号、抗菌性能抗细菌率和抗菌耐久性能抗细菌率的顺序标记。
示例：符合本标准的抗菌陶瓷，其特征为：抗菌性能抗细菌率≥90%，抗菌耐久性能抗细荫率≥85%，其标记为：
抗菌陶瓷JC/T897-K-90-85
标记中各要素的含义如下： K一一抗菌性能符号： 90—--抗菌性能抗细菌率不小于90% 85一一抗菌耐久性能抗细菌率不小于85%。 JC/T897—2014 5一般要求
抗菌陶瓷制品的基本性能应符合相应类别产品国家标准或行业标准的规定。
6 技术要求
抗菌陶瓷的抗菌性能和抗菌耐久性能应符合表1的规定。
表1技术要求
%
项目抗菌性能抗菌耐久性能
抗细菌率 ≥90 ≥85
7试验方法
7.1抗菌试验条件
抗菌试验的实验室应符合GB19489规定的实验室生物安全管理和设施条件要求。 7.2抗菌性能检测
抗菌性能试验方法按照附录A的规定进行。 7.3抗菌耐久性能检测 7.3.1原理
模拟产品使用过程的清洁方式，将试样表面用次氯酸钠消毒液反复刷洗，检测洗刷后试样表面的抗菌性能。 7.3.2试片制备
按A.2.4.3制备试样，将6片试样抗菌功能釉面层朝上，固定在430mm×150mm的水泥纤维板中间部位。 7.3.3洗刷试验
按照GB/T9266进行，洗刷液为5%浓度的次氯酸钠消毒液，洗刷次数为500次。 7.3.4抗菌性能试验
试样经洗刷试验后，取下试样，用自来水充分冲洗，再用灭菌蒸馏水冲洗，然后试样表面釉层向上，坏体部分浸泡在无菌水中18h～24h，保证试样吸水充分，实验时取出试样用灭菌干纱布将试样表面的多余水分轻轻擦去，放入灭菌平血中待实验；抗菌性能试验按附录A的规定进行。
8检验规则
8.1检验 2 JC/T 897—2014
本标准第6章规定的技术要求项目为型式检验。在下列情况下进行型式检验： a）产品试生产定型鉴定时； b) 正常生产情况下，每年至少进行一次型式检验； c) 产品主要原材料及用量或生产工艺有重大变更时； d) 停产半年以上又恢复生产时。
8.2组批规则与抽样方案 8.2.1组批规则
按照相关产品标准中规定的组批方法进行。 8.2.2抽样方案
抗菌性能和抗菌耐久性能的检测采用一次抽样方案。试样应从提交检验的一批产品中随机抽取六个样本，三个样本检验用，三个样本封存备用。 8.3检验结果的判定
当初检的每组试样的抗菌性能和抗菌耐久性能均符合第6章规定时，该产品判为合格；均不符合第 6章规定时，该产品判为不合格；有一项不合格时，需对不合格项进行复检。复检各组试样均符合标准要求，则判为合格，否则判为不合格。
3
