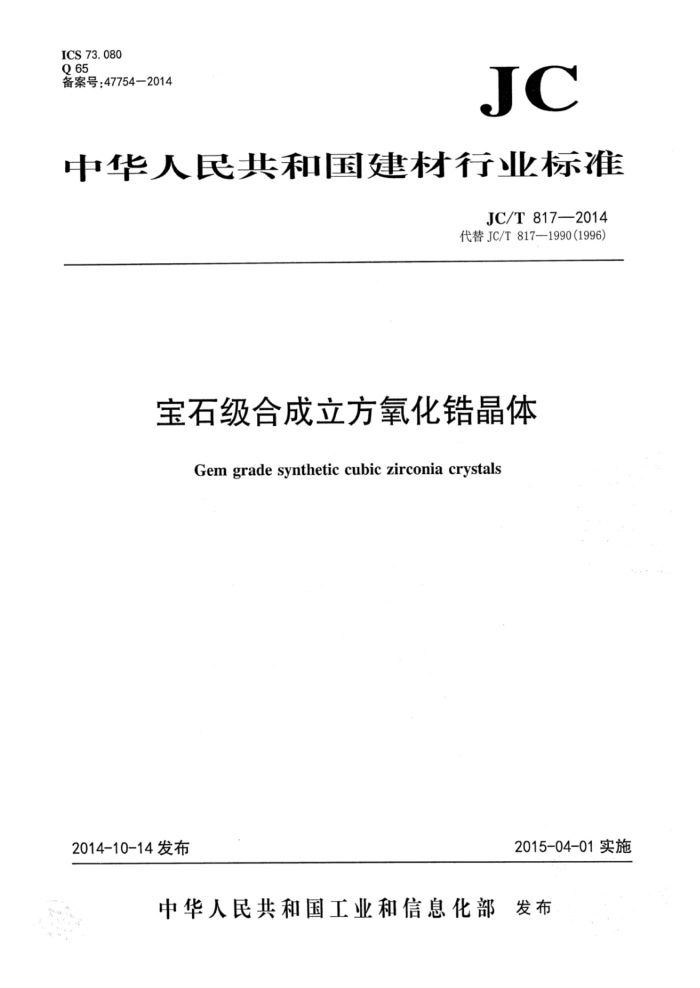

ICS 73.080 Q65 备案号：47754—2014
JC
中华人民共和国建材行业标准
JC/T 817—2014 代替JC/T817—1990(1996)
宝石级合成立方氧化锆晶体
Gem grade synthetic cubic zirconia crystals
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 3发布 中华人民共 和国建材行业标准宝石级合成立方氧化锆晶体
JC/T 817—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16 印张0.5 字数12千字 2015年3月第一版2015年3月第一次印刷
印数1—800定价16.00元
书号：155160-505
* 编号：1004
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T817—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JC/T817—1990（1996）《宝石级立方氧化锆原石》。与JC/T817—1990（1996)相比，
除编辑性修改外主要技术变化如下：
一修改了标准分级，将原来的质量分级按质量大小划分为8级，增加了按透明度对原石进行等级划分的内容（见第4章，1990年版的第3章)；修改了技术要求中部分指标，将维氏硬度指标修改为摩氏硬度，删除了包裹体、色散、颜色等级指标（见第5章，1990年版的第4章）；密度、硬度等技术指标检验方法改为采用GB/T16553《珠宝玉石鉴定》中的方法（见第6章， 1990年版的第5章)；一折射率检验方法改为采用GB/T16863《晶体折射率的试验方法》（见第6章，1990年版的第 5 章); 一修改了检验规则与标志、包装、运输、贮存（见第7、8章，1990年版的第6、7章）。 本标准由中国建筑材料联合会提出。 本标准由全国人工晶体标准化技术委员会(SAC/TC461)归口。 本标准起草单位：东海县产品质量监督检验所、桂林双合饰品有限公司、北京中材人工晶体研究院
有限公司、广西人工宝石制品质量监督检验中心。
本标准主要起草人：薄雷明、何方县、陈建荣、陈丰、段敏、苗雪原、李建德、许振午。 本标准代替标准的历次版本发布情况为：
JC/T817—1990(1996)。
- JC/T 817—2014
宝石级合成立方氧化锆晶体
1范围
本标准规定了宝石级合成立方氧化锆晶体的术语和定义、分级、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于无色透明宝石级合成立方氧化锆晶体（以下简称立方氧化锆）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T7896—2008人造光学石英晶体试验方法 GB/T16553—2010珠宝玉石鉴定 GB/T16863晶体折射率的试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
分级grading 从透明度、质量两个方面进行等级划分。
3. 2
透明度 transparence 立方氧化锆透过光线的程度。
3. 3
透明度分级 transparencegrading 在规定的环境下对立方氧化锆按其透明度进行级别划分。
3. 4
质量分级massgrading 对立方氧化锆按其质量大小进行级别划分。
4分级
4.1透明度分级
根据产品透明度的差异，将其划分为三个级别。透明度级别由高到低表示为一级、二级、三级。见表1。
1 JC/T817—2014
表1 透明度分级
透明度级别一级二级三级
肉眼观测特征
主体无色透明，无包裹体、裂纹等缺陷。 主体透明，无包裹体、裂纹等缺陷，稍有着色。 主体透明度稍差，无裂纹，有着色或内部有雾状或少量点状包裹体。
4. 2 质量分级
根据单块产品质量大小， 将其划分为八个级别。质量级别由大到小表示为A、B、C、D、E、F、G、 H。 见表2。
表2 质量分级
质量m g m≥900 360≤m<900 200≤m<360 140≤m<200 80≤m<140 50≤m<80 30≤m<50 m<30
质量级别 A B C D E F G H
技术要求
5
应符合表3的规定
表3 立方氧化锆的技术要求
项 目透明度光谱透过率密度折射率摩氏硬度质量
指 标
按表1要求。 在450nm~800nm波段光谱透过率不低于70% (5.80±0.20)g/cm。 可见光波段折射率不低于2.10。 大于8.0。 按表2要求。
试验方法
6
2
