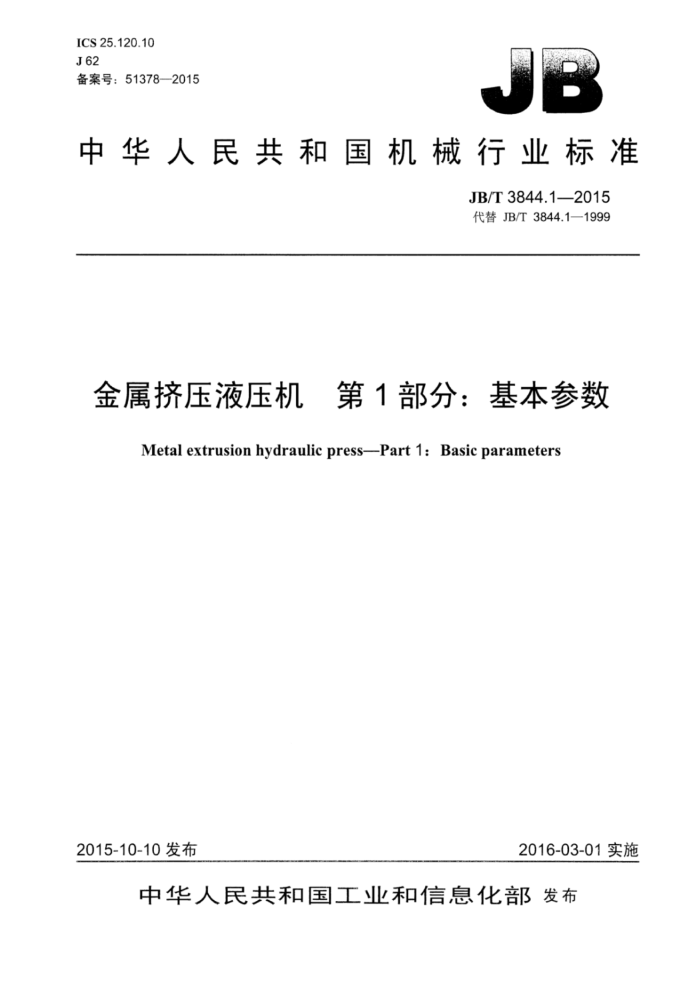

ICS25.120.10 J62 备案号：51378—2015
中华人民共和国机械行业标准
JB/T3844.1—2015 代替JB/T3844.1—1999
金属挤压液压机 第 1 部分：基本参数
Metalextrusionhydraulicpress-Part1:Basicparameters
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T 3844.1-2015
目 次
前言
..II
范围基本参数
1 n JB/T3844.1—2015
前言
JB/T3844《金属挤压机》分为三个部分：
第1部分：基本参数；第2部分：精度；一第3部分：技术条件。
-
本部分为JB/T3844的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T3844.1一1999《金属挤压液压机基本参数》，与JB/T3844.1一1999相比主要技术
变化如下：
修改了图样；修改了参数表。
-
本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司。
本部分主要起草人：侠习梅、荫岩、崖华清、马立强、郎宇航、李森、梁伟立。 本部分所代替标准的历次版本发布情况为：
JB/Z227—1985; JB/T3844.1—1999。
II JB/T 3844.12015
金属挤压液压机算 第1部分：基本参数
1范围
JB/T3844的本部分规定了金属挤压液压机的基本参数。 本部分适用于立式金属挤压液压机。
2基本参数
2.1 金属挤压液压机的主参数为公称力。 2.2 金属挤压液压机的基本参数按图1和表1的规定。
BXL
图 1 表 1
参 数 值
参数名称
公称力kN 滑块行程Smm 开口高度Hmm 工作台左右尺寸B mm 工作台前后尺寸L mm 顶出力kN 顶出行程mm 滑块空程下行速度 mm/s 滑块.T.作速度 mm/s 滑块回程速度 mm/s
1 600 2 500 4 000 6 300 10 000 16 000 25 000
500 600 800 1 000 1 200 1 400
400 750 850 1 000 1 300 1 800 2 200 2 600 500 630 800 1 000 1 200 1 400 1 600 500 630 800 1 000 1 200 1 400 1 600 250 400 630 1 000 1 600 2 500 4 000
300 350 400 ≥200
500
200
250
600
≥100 10~20 ≥75
10~30
10~25
≥150
- 中华人民共和 国
机械行业标准
金属挤压液压机第1部分：基本参数
JB/T 3844.1—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·6千字 2016年4月第1版第1次印刷
定价：12.00元
*
书号：15111·12998 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T3844.12015
