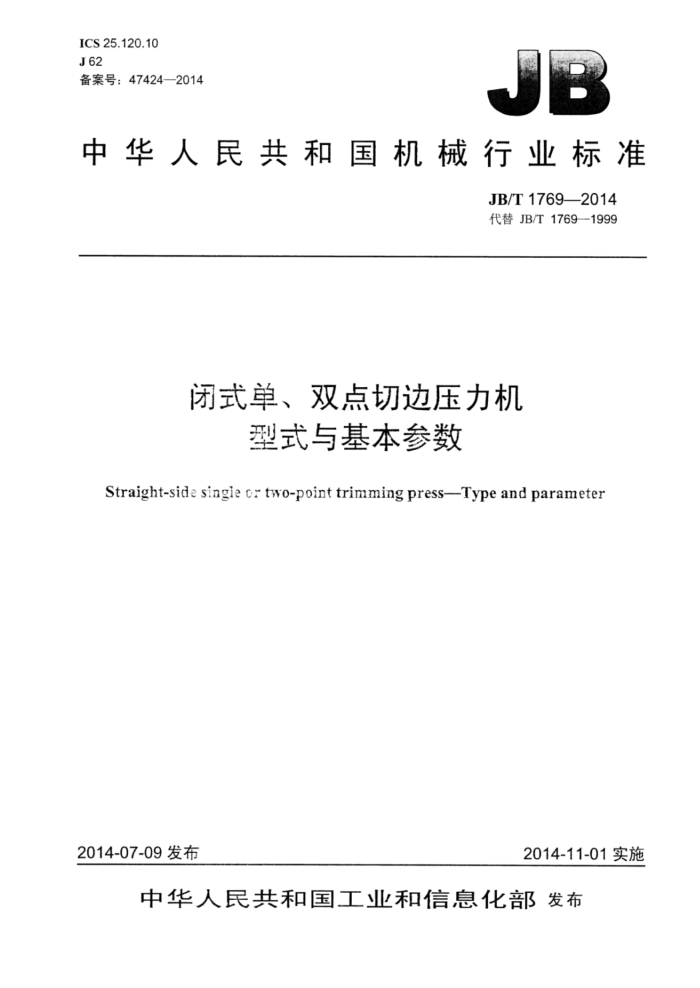

ICS 25.120.10 J62 备案号：47424—2014
中华人民共和国机械行业标准
JB/T1769—2014 代替JB/T1769-1999
闭式单、双点切边压力机
型式与基本参数
Straight-side singie cr two-point trimming press-Type and parameter
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准闭式单、双点切边压力机
型式与基本参数 JB/T17692014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字
2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111·12467 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T1769—2014
目 次
前言. 1范围. 2 型式.... 3基本参数附录A（规范性附录）工作台板上平面和滑块下平面紧固模具用槽形式与尺寸
1
图1 闭式单点切边压力机图2 闭式双点切边压力机图A.1 闭式单点切边压力机工作台板T形槽分布尺寸.. 图A.2 闭式单点切边压力机滑块槽形尺寸及分布尺寸. 图A.3 闭式双点切边压力机工作台板T形槽形式与尺寸.
表1 闭式单、双点切边压力机公称力范围表2闭式单、双点切边压力机基本参数，表A.1 闭式单点切边压力机工作台板T形槽分布尺寸表A.2 闭式单点切边压力机滑块槽形尺寸及分布尺寸表A.3 闭式双点切边压力机工作台板T形槽形式与尺寸
2 JB/T1769—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T1769—1999《闭式单、双点切边压力机 型式与基本参数》，与JB/T1769—1999
相比主要技术变化如下：
增加了闭式单、双点切边压力机主参数范围；增加了闭式单、双点切边压力机用T形槽形式与尺寸。
本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220） 归口。 本标准起草单位：济南二机床集团有限公司。 本标准主要起草人：李红、王旭、李冬梅。 本标准所代替标准的历次版本发布情况为：
JB1769—1976; JB/T1769—1999。
ⅡI JB/T1769—2014
闭式单、双点切边压力机
型式与基本参数
1范围
本标准规定了闭式单、双点切边压力机的型式与基本参数。 本标准适用于新设计的一般用途的闭式单、双点切边压力机。
2型式
闭式切边压力机的型式分为闭式单点切边压力机（见图1）和闭式双点切边压力机（见图2）。
闭式单点切边压力机
图
图2闭式双点切边压力机 JB/T17692014
3 基本参数
3.1 闭式单、双点切边压力机的主参数为公称力。各类型压力机的公称力范围应符合表1的规定。
表1闭式单、 双点切边压力机公称力范围
型 式闭式单点切边压力机闭式双点切边压力机
公称力范围kN 1600~12500
注：公称力大于规定范围的可根据需要订货。 3.2 闭式单、双点切边压力机的基本参数应符合表2的规定。
表2 闭式单、双点切边压力机基本参数
基本参数名称公称力pkN 公称力行程S, mm 滑块行程S mm 滑块行程次数n min-l 最大装模高度H mm 装模高度调节量AH mm 滑块底面前后尺寸B; mm 800 800 1 000 1 000 1100 1100 1250 1 450 1 450 1 700 工作台板前后尺寸B mm 950 950 1150 1150 1250 1 250 1 400 1 600 1 600 1850
基 本 参 数 值
1 600 2 000 2.500 3 150 4000 5 000 6 300 8 000 10 000 12 500 12 12 14 14 16 16 16 18 18 20 200 200 250 315 315 315 400 400 400 500 45 45 40 40 35 35 28 28 20 20 410 410 540 540 620 620 620 700 700 880 100 100 120 120 140 140 140 160 160 180
单点 750 750 900 900 1100 1100 1100 1300 1300 1500 双点 1250 1 250 1550 1550 1850 1 850 1 850 2 150 2 150 2 500
工作台板左右尺寸L mm
3.3 如果用户要求的参数不符合表1、 表2的规定， 应根据需要特殊订货， 3.4 闭式单、双点切边压力机工作台板上平面和滑块下平面紧固模具用槽形式与尺寸应符合附录A的规定。
2 JB/T 1769—2014
附录A （规范性附录）
工作台板上平面和滑块下平面紧固模具用槽形式与尺寸
A.1闭式单点切边压力机工作台板紧固模具用槽形式规定为四条T形槽（见图A.1)，T形槽分布尺寸及紧固模具用螺钉直径应符合表A.1的规定。
A
215
25
图A.1 闭式单点切边压力机工作台板T形槽分布尺寸表A.1 闭式单点切边压力机工作台板T形槽分布尺寸
公称力 kN
尺寸名称
1 600 2000 2.500 3 150 4 000 5 000 6300 8 000 10 000 12 500
尺寸 mm
140
c N
125
160 350
150
200
250
300
36
30
24
紧固螺钉直径
A.2闭式单点切边压力机滑块下平面紧固模具用槽形式规定为燕尾槽和两条T形槽（见图A.2），槽形尺寸及分布尺寸应符合表A.2的规定。紧固模具用螺钉直径应符合表A.1的规定。
7
A
001
力
E
At
图A.2 闭式单点切边压力机滑块槽形尺寸及分布尺寸表A.2 闭式单点切边压力机滑块槽形尺寸及分布尺寸
公称力 kN
1 600 2 000 2 500 3 150 4 000 5 000 6 300 8000 10 000 12 500
尺寸名称
尺寸 mm 70±0.25 125±0.25
60±0.25 105±0.25
90±0.25 130±0.25
G M h E
45
50
38 220
340
380
240
280
en JB/T1769—2014
A.3闭式双点切边压力机工作台板上平面和滑块下平面紧固模具用槽形式均采用T形槽。T形槽形式与尺寸应符合图A.3、表A.3的规定。
R
E
KI
S'[~( Ra12.5（V
图A.3 闭式双点切边压力机工作台板T形槽形式与尺寸表A.3 闭式双点切边压力机工作台板T形槽形式与尺寸
单位为毫米
B mm
H mm
a mm
N mm
公称力 kN
公称 极限 公称 极限 公称 极限 下极限尺寸 偏差 尺寸 偏差 尺寸 偏差
上极限尺寸 56 71 85
尺寸 48
+0-21 46
+? +3 61
<3 150 3 150~6 300 >6 300
28 36 42
20 25 32
+a
56 68
+0.25 0
74
版权专有侵权必究
书号：15111·12467
12.00元
定价：
JB/T1769-2014
打印日期：2015年6月18日F009
