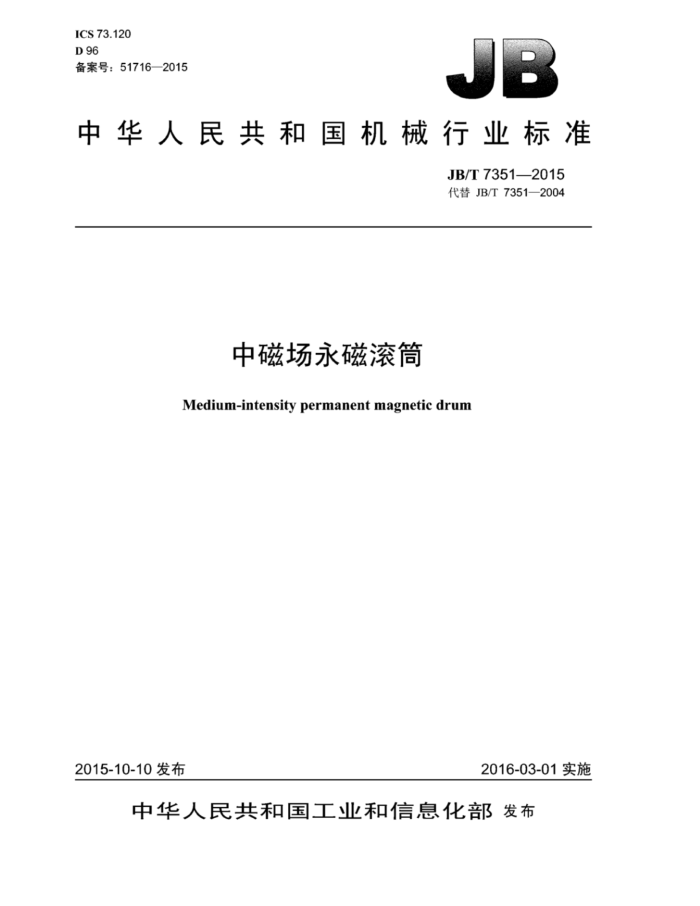

ICS73.120 D96 备案号：51716—2015
中华人民共和国机械行业标准
JB/T7351—2015 代替JB/T7351—2004
中磁场永磁滚筒
Medium-intensity permanent magnetic drum
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准中磁场永磁滚筒 JB/T7351—2015
+
机械工业出版礼出版发行北京市万庄大街22号
邮政编码：100037
+
210mm×297mm0.5印张·15T字
2016年7万第1版第1次印刷
定价：12.00元
*
书号：15111-13340 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7351—2015
目 次
前言 1 范围
1
规范性引用文件 3产品分类. 3..1型式... 3.2 型号.. 3.3基本参数 4技术要求.. 5试验方法
2
检验规则
6
6.1检验分类. 6.2出厂检验. 6.3型式检验... 7标志、包装、运输和贮存
4
图1 磁系结构
表1 基本参数 JB/T7351—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7351—2004《中磁场永磁滚筒》，与JB/T7351—2004相比主要技术变化如下：
增加了产品规格：一表1中增加了筒体长度，并调整了部分参数：增加了有关磁场安全的特别警示要求；规范了检验规则要求。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：镇江电磁设备厂有限责任公司。 本标准参加起草单位：北方重工集团有限公司：沈阳隆基电磁科技股份有限公司：山东华特磁电科
技股份有限公司、赣州金环磁选设备有限公司。
本标准主要起草人：杨钢、陈建生、黄嘉琳、潘德强、邵贵成、刘风亮、王键敏本标准所代替标准的历次版本发布情况为：
JB/T7351—1994JB/T7351—2004。
II JB/T7351—2015
中磁场永磁滚筒
1范围
本标准规定了中磁场永磁滚简的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于清除铁磁性杂质和贫磁铁矿石预选的中磁场永磁滚筒（以下简称永磁滚筒）。
规范性引用文件
2
下列文件对本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T6388 3运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13560 烧结钕铁硼永磁材料 GB/T25706 矿山机械产品型号编制方法 SJ/T 10410 永磁铁氧体材料
3产品分类
3.1型式
永磁滚简是内部装有固定式永磁磁系的滚简式除铁装置。 3.2型号
永磁滚筒简的型号表示方法应符合GB/T25706的规定。型号表示方法如下： RCTG-OO
适用输送机带宽，单位为厘米（cm）筒体直径，单位为厘米（cm）干选永磁筒式除铁器其他洗选设备
示例：简体直径为500mm，适用输送带宽度为650mm的中磁场永磁滚简标记为：
RCTG-50/65永磁滚筒
1 JB/T7351—2015
3.3基本参数
永磁滚筒的基本参数应符合表1的规定。
表 1基本参数
筒体 筒体 适用输送机 分选区表面 扫选区表面直径 长度
适用带速 筒体转速 m/s
型号
带宽 磁感应强度 磁感应强度
r/min
mT
mm
mm 600 750 950 750 950 1 150 1 400 950 1 150 1 400 1 600 1 800 1150 1 400 1 600 1 800 2 000 2 200 2 400 1 600 1 800 2 000 2 200 2.400 1 600 1 800
mT ≥105
mm 500 650 800 650 800 1 000 1 200 800 1000 1 200 1400 1 600 1 000 1200 1400 1 600 1800 2000 2 200 1 400 1 600 1 800 2 000 2 200 1 400 1 600 1800 2 000 2 200
RCTG-50/50 RCTG-50/65 RCTG-50/80 RCTG-63/65 RCTG-63/80 RCTG-63/100 RCTG-63/120 RCTG-80/80 RCTG-80/100 RCTG-80/120 RCTG-80/140 RCTG-80/160 RCTG-100/100 RCTG-100/120 RCTG-100/140 RCTG-100/160 RCTG-100/180 RCTG-100/200 RCTG-100/220 RCTG-125/140 RCTG-125/160 RCTG-125/180 RCTG-125/200 RCTG-125/220 RCTG-140/140 RCTG-140/160 RCTG-140/180 RCTG-140/200 RCTG-140/220
≤2.5
500
≥280
24~96
≥300
≥110
≤3.0
630
≥115
24~96
800
≥300
≤4.0
≥120
≤5.0 24~96
≥320
1000
≥125
八5.5 18~84
≥330
1250
1400 2 000
≥330
≤5.5 18~75
≥125
2.200 2 400
4技术要求
4.1永磁滚筒应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。 4.2筒体应采用非导磁材料制成，焊缝应磨平。 4.3磁系由分选区和扫选区组成，其包角为135°土15°，分选区和扫选区各占约1/2，如图1所示。 2 JB/T7351—2015
分选区和扫选区的磁感应强度应符合表1的规定
分选区
扫选区
图1磁系结构
4.4铁氧体永磁材料应符合SJ/T10410的规定，钕铁硼永磁材料应符合GB/T13560的规定。 4.5磁系应按照工作位置布置，可在土20°范围内调整，固定端应有标明磁系位置的标记。 4.6磁系极性沿圆周方向应交替排列，沿轴向极性应相同。 4.7各转动部件应转动灵活，不应有卡阻等现象。 4.8简体上应有磁场安全警示标志。 4.9永磁滚筒外露部件均应涂漆。漆层应均匀、光滑、平整，不应有污浊、气泡、脱漆、剥落、裂纹和流痕等缺陷。
5试验方法
5.1磁感应强度应用准确度等级不低于1.0级的特斯拉计进行测量，其值应由简体表面相对于磁极儿何中心的磁场径向分量来确定。应在磁系的分选区和扫选区的磁极上任选两个断面进行测量，沿筒体圆周边缘的磁极和距磁系两端180mm的部分除外，取其平均磁感应强度。 5.2永磁材料用抽样方法检验，抽样数量按GB/T2828.1一2012的规定来确定。其材料的主要磁性能合格水平为特殊检查水平S2中的1.5级，其他项且检验合格水平为检查水平中的1.5级 5.3用磁性试块分别沿圆周、轴向检验4.6。 5.4进行2h的空运转试验检验4.7 5.5用目测法检验4.2、4.8和4.9。
6检验规则
6.1检验分类
永磁滚筒的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台永磁滚筒须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验项目为4.3和4.5～4.9。
3 JB/T7351—2015
6.3型式检验
6.3.1有下列情况之一时，永磁滚筒应进行型式检验：
a）新产品试制或老产品转厂生产： b）当产品结构、工艺或材料有重大改变，可能影响产品性能： C）正常生产时每隔三年： d）产品停产一年以上恢复生产： e）出厂检验结果与上次型式检验有较大差异：国家质量监督检验机构提出型式检验要求。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽取，若仍不合格则判定型式检验不合格。
7标志、包装、运输和贮存
7.1每台永磁滚简均应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称和地址： b）产品名称及型号： c）主要技术参数； d）产品执行标准编号： e）出厂编号和制造日期
7.2永磁滚筒应采用箱式包装。包装箱应牢固并有防潮措施。包装应符合GB/T13384的规定，并符合陆路和水路运输要求。 7.3永磁滚筒的包装标志应符合GB/T191和GB/T6388的规定。包装箱外壁应有明显的文字标志，其内容包括：
a）收货站及收货单位名称： b）发货站及发货单位名称； c）合同号、产品名称与型号： d）毛重，净重，箱号和外形尺寸： e）起吊作业标志和储运图示标志： fD有关磁场安全的警示标志。
7.4永磁滚筒应随机附带下列技术文件：
a）产品质量合格证明文件： b）产品使用说明书： c）装箱清单。
7.5永磁滚筒的使用说明书应符合GB/T9969的规定，并应以醒目的方式标识出有关磁场安全的特别警示内容。 7.6永磁滚筒应贮存在干燥、无腐蚀性气体的库房内。 7.7永磁滚筒每存放一年，应进行一次养护。
