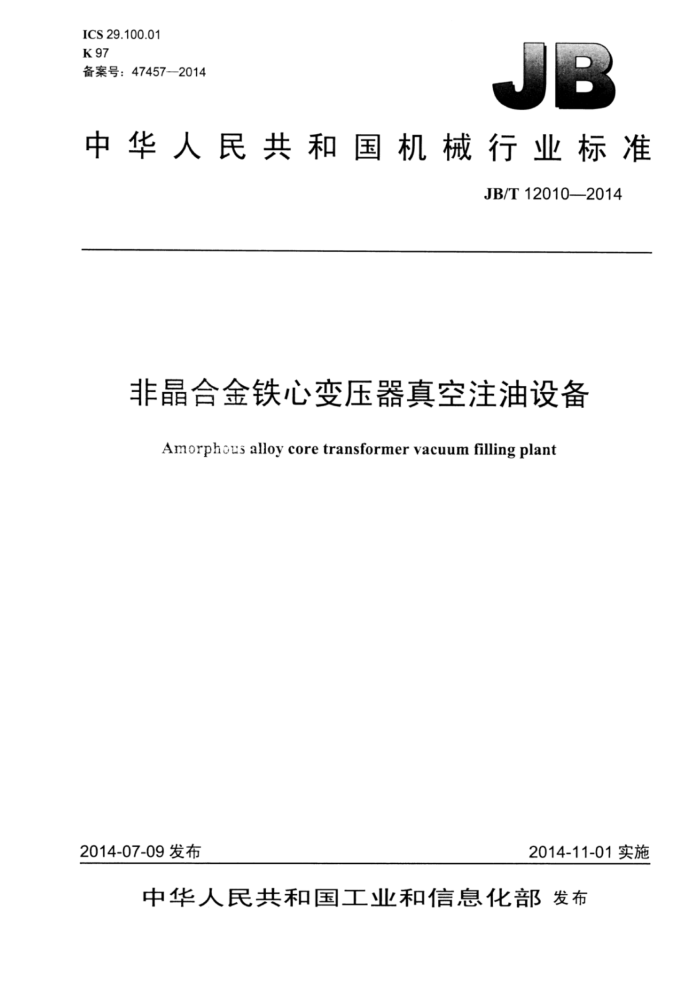

ICS29.100.01 K97 备案号：47457-2014
中华人民共和国机械行业标准
JB/T12010—2014
非晶合金铁心变压器真空注油设备
Amorph ous alloy core transformer vacuum filling plant
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
非晶合金铁心变压器真空注油设备
JB/T12010-2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张-19千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12500 网址：http://www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12010—2014
目 次
前言
III
范围规范性引用文件..
1
2
3术语和定义型号...
4
4.1 型号组成. 4.2 产品代号 4.3 特征代号 4.4 主参数.... 4.5 改型代号.. 4.6 型号示例 5技术要求..
5.1 基本要求. 5.2 环境适应性 5.3 性能参数 5.4 设备构成 5.5 加工与装配质量. 5.6 安全保护 5.7 外观质量 5.8 环境保护.. 6检测方法.. 6.1 环境适应性检测 6.2 注油罐工作真空度检测. 6.3 注油罐漏率检测 6.4 储油罐工作真空度检测. 6.5 储油罐漏率检测. 6.6 储油罐注油温度检测. 6.7 注油流量检测 6.8 加工与装配质量检测. 6.9 噪声检测 6.10 外观质量检查.... 6.11 安全保护检测 7检验规则 8标志、包装、运输与存 EEE
000000000000000000000000000000000000000000000
8.1 标志， 8.2 包装.. 8.3 运输 8.4 贮存
厂 JB/T12010—2014
安装、使用与维护
6
9
9.1 安装 9.2 使用与维护
...
6
图1 设备构成示意
二
表1 加工与装配质量的检测
ⅡI JB/T12010-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电工专用设备标准化技术委员会（SAC/TC412）归口。 本标准起草单位：中山凯旋真空技术工程有限公司、机械工业北京电工技术经济研究所、山东电力
设备有限公司、中国联合工程公司、中国电器工业协会智能电网设备工作委员会。
本标准主要起草人：苗毕红、吴标平、郝军、刘克民、胡建林、毛昭元。 本标准为首次发布。
III JB/T12010—2014
非晶合金铁心变压器真空注油设备
1范围
本标准规定了非晶合金铁心变压器真空注油设备的型号、技术要求、检测方法、检验规则及标志、 包装、运输与贮存、安装、使用与维护。
本标准适用于在真空条件下对非晶合金铁心变压器进行注油的专用设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2900.39电工术语电机、变压器专用设备 GB/T3163真空技术术语 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6070真空技术法兰尺寸 GB7231 工业管道的基本识别色、识别符号和安全标识 GB/T12467.2 金属材料熔焊质量要求第2部分：完整质量要求 GB/T13306 5标牌 GB/T13325 机器和设备辐射的噪声操作者位置 噪声测量的基本准则（工程级） GB/T13384 机电产品包装通用技术条件 GB/T27743—2011变压器专用设备检测方法 JB/T1092( O型真空用橡胶密封圈型式及尺寸
3术语和定义
GB/T2900.39和GB/T3163界定的以及下列术语和定义适用于本文件。 非晶合金铁心变压器amorphousalloycoretransformer 采用非晶合金铁心制造的变压器。 真空注油 由wacuum filling 将装配好的变压器放置在真空容器中，并在一定的真空度下注入变压器油的过程。
3.1
3.2
4型号
4.1型号组成
FZ
改型代号主参数特征代号产品代号 JB/T12010—2014
4.2产品代号
用非晶、注油两词第一个字汉语拼音的第一个大写字母的组合F乙表示。 4.3特征代号
立式用L表示，卧式用W表示。 4.4主参数
用真空罐有效容积（取整数）表示，单位为立方米（m）。 4.5 改型代号
改型后顺次用大写字母A、B、C、·表示。 4.6 型号示例
注汕罐容积为18m的立式非晶合金铁心变压器真空注汕设备表示为FZL-18。
5技术要求
5.1基本要求
非品合金铁心变压器真空注油设备应符合本标准的规定，并按经规定程序批准的设计图样和技术文件制造、检验和验收。 5.2环境适应性
设备应保证在下列条件下可靠地工作： a）环境温度：-5℃～40℃： b）空气相对湿度：不大于85%（温度为20℃土5℃时）； c）冷却水出水温度不超过30℃：压力为0.1MPa～0.3MPa： d）压缩空气压力：0.4MPa一0.6MPa： e）冷却水水质达到工业用水标准； f）电源电压波动范围不超过额定电压的土10%； g）设备现场应整洁、通风； h）海拔在1000m及以下。
5.3性能参数
5.3.1注油罐内工作真空度（绝对压力）为100Pa～200Pa。 5.3.2注油罐漏率不大于200Pa*L/s 5.3.3储油罐工作真空度（绝对压力）为1000Pa～2000Pa 5.3.4储油罐漏率不大于100Pa·L/s。 5.3.5储油罐工作温度：60℃土5℃。 5.3.6注油流量：10L/min~30L/mine 5.4设备构成 5.4.1非晶合金铁心变压器真空注油设备由真空注油罐、真空系统、变压器油储存及计量系统、储油罐加热系统、冷却水系统、气动系统、测量与控制系统等组成，如图1所示。 2 JB/T12010--2014
加热系统
储油罐系统
真空系统
注油计量系统
注油罐系统
图1设备构成示意
5.4.21 真空注油罐：为变压器进行真空注油提供一个真空环境。 5.4.3 真空系统：为真空注油罐和储油罐获取工艺要求的真空度。 5.4.4 变压器油储存及计量系统：用于储存变压器油，并计量注油速度。 5.4.5 储油罐加热系统：对储油罐中的变压器油加热到工艺要求的温度。 5.4.6冷却水系统：为真空泵、油气分离器提供冷却水。 5.4.7气动系统：为各气动注油阀门、气动抽空阀门、气动破空阀门、罐门锁紧气缸提供动力。 5.4.8测量与控制系统：根据注油工艺要求，对注油过程进行监控并显示工艺数据及设备运行状态；可采集、处理和储存运行数据，实现全自动真空注油过程。 5.5加工与装配质量 5.5.1f 储油罐内表面应清洁后做防止锈蚀处理。 5.5.2 注油罐罐门与罐体密封面配做完成后的问隙不得超过2mm。 5.5.3注油管路宜采用不锈钢材质和采用弧焊焊接，管路中不得残留异物。 5.5.4 设备在拼接成形或连接处采用焊接方式时，焊接质量应符合GB/T12467.2的要求。 5.5.5设备用真空法兰应符合GB/T6070的要求，静密封用的O型圈应符合JB/T1092的要求。 5.6安全保护 5.6.1控制系统应有水压不足和压缩空气压力不足的报警装置，并且设备报警后在规定时间内自动依次停机，保护装置的动作应灵敏、可靠。 5.6.2控制系统应有储油罐加热超温报警装置及自动断开加热电源。 5.6.3储油罐液位达到上限、下限时应有报警装置，同时进油、出油阀门分别自动关闭。保护装置的动作应灵敏、可靠。 5.6.4 设备关联泵和阀应保持互锁。 5.6.5 设备的电气装置的安全保护应符合GB5226.1的规定。 5.6.6 在设备醒目位置应有操作、安全等各种标志，并能长期保持清晰可见。 5.7外观质量 5.7.1 设备外观表面应做到没有非功能性需要的尖角、棱角、凸起及粗糙等不平表面。 5.7.2焊缝外形均匀、平滑，无焊渣和飞溅物。 5.7.3 设备管路外表面涂漆颜色应符合GB7231的规定。 5.7.4设备涂漆表面应光洁、美观、牢固，无剥落、桔皮等现象。 5.7.5设备的标牌应符合GB/T13306的规定，装在便于操作者观看的位置。
3
