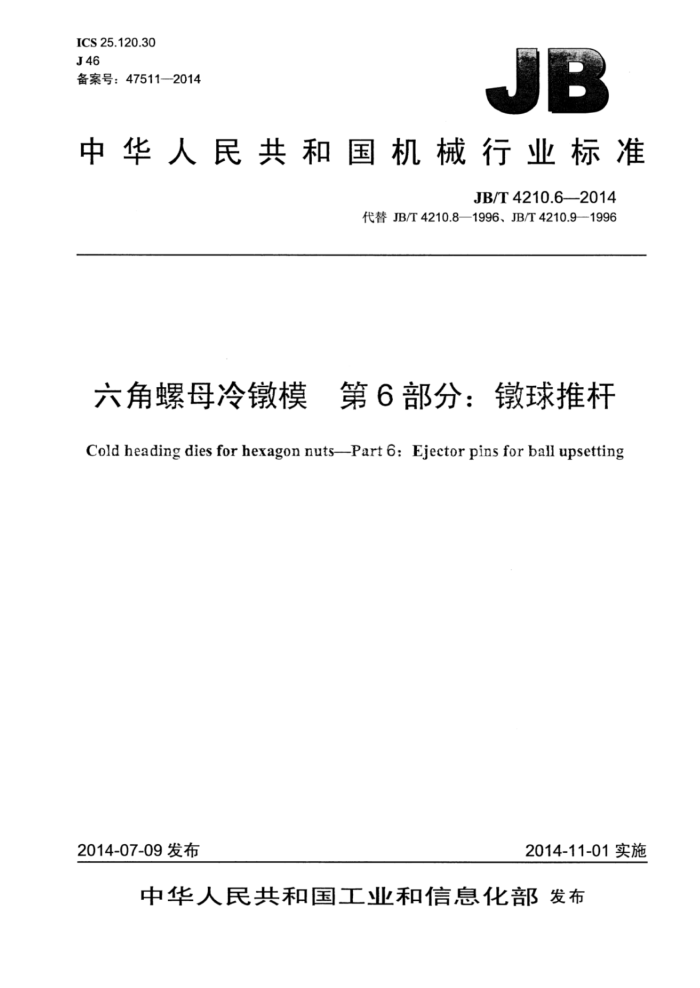

ICS25.120.30 J46 备案号：47511—2014
.
中华人民共和国机械行业标准
JB/T4210.62014
代替JB/T4210.8—1996、JB/T4210.91996
六角螺母冷模 第6部分：墩球推杆
Cold heading dies for hexagon nuts-Part 6: Ejector pins for ball upsetting
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T4210.6—2014
目 次
前言 1范围. 2规范性引用文件. 3结构型式与尺寸.. 3.1A1型、A2型镦球推杆 3.2B型镦球推杆。 4材料及硬度要求.
5 6 标记
图1A1型、A2型球推杆图2B型敏球推杆
表1A1型镦球推杆尺寸。 表2A2型敏球推杆尺寸表3B型敏球推杆尺寸.. JB/T4210.6-2014
前言
JB/T4210《六角螺母冷镦模》分为十一个部分
第1部分：整形冲头：第2部分：整形凹模；第3部分：整形顶杆； -第4部分：镦球冲头；第5部分：镦球凹模；第6部分：镦球推杆；第7部分：镦六角上冲头：第8部分：镦六角下冲头：第9部分：镦六角凹模；第10部分：冲孔冲头；第11部分：冲孔凹模。
本部分为JB/T4210的第6部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T4210.8—1996《冷镦六角螺母模具镦球推杆A型》和JB/T4210.9—1996《冷镦
六角螺母模具镦球推杆B型》，与JB/T4210.8—1996、JB/T4210.91996相比主要技术变化如下：
将JB/T4210.8—1996《冷镦六角螺母模具镦球推杆A型》、JB/T4210.9—1996《冷镦六角螺母模具镦球推杆B型》合并为一个部分标准，更名为《六角螺母冷镦模第6部分：镦球推杆》；将规范性引用文件中注日期引用的文件改为现行版本：按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、桂林电子科技大学，无锡市振华轿车附件有限
公司。
本部分主要起草人：廖宏谊、欧艳、管哗、翁史振、秦日京、史占军。 本部分所代替标准的历次版本发布情况为：
JB4210.8—1986，JB/T4210.8—1996; JB4210.9—1986，JB/T4210.9—1996。
II JB/T4210.6—2014
六角螺母冷墩模金 第6部分：镦球推杆
范围
1
JB/T4210的本部分规定了六角螺母冷镦模的镦球推杆的结构型式与尺寸、材料及硬度、要求和标
记。
本部分适用于螺母自动冷镦机用六角螺母冷镦模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6170-20001型六角螺母 GB/T6171—20001型六角螺母细牙 GB/T6175—20002型六角螺母 GB/T6176—2000 2型六角螺母细牙 JB/T4213紧固件冷镦模技术条件
3结构型式与尺寸
3.1A1型、A2型镦球推杆
A1型球推杆适用于冲头，A2型镦球推杆适用于凹模，其结构型式与尺寸如图1所示及见表1 和表2。
ts
Ra12.5
Ra1.6
a
Rar 3.2
R2
未注表面粗糙度为Ra6.3μm。 允许自然圆角。
图1A1型、A2型镦球推杆 JB/T4210.6—2014
表1·A1型镦球推杆尺寸
单位为毫米
d
螺纹规格
GB/T6170、GB/T6171 GB/T6175、GB/T6176 公称尺寸
L
L1
D
ts
极限偏差
公称尺寸
极限偏差
M1.6 M2 M2.5 M3 M4 M5 M6
1.60 2.00 2.50 2.75 3.50 4.00 5.00
2.4 3.0 3.8 4.2 5.3 6.0 7.5
18.5
2
0.060
0.03
0.120
24.0
±0.05
3
30.0 36.0
4
0.070
0.04
0.145
3
±0.08
表2A2型镦球推杆尺寸
单位为毫米
d
螺纹规格
GB/T6170、GB/T6171 GB/T6175-GB/T6176 公称尺寸
L
L1
D
ts
极限偏差
公称尺寸 30
极限偏差 ±0.05
M1.6 M2 M2.5 M3 M4 M5 M6 3.2 B型镦球推杆
1.60 2.00 2.50 2.75 3.50 4.00 5.00
2.4 3.0 3.8 4.2 5.3 6.0 7.5
2
0.060 0.120
3
35
0.04
±0.08
4
0.070 -0.145
40
5
B型敏球推杆的结构型式与尺寸如图2所示及见表3。
5
Ra12.
/Ra1.6
Ra1.6
ad
150°
享
CI
未注表面粗糙度为Ra6.3μm。 未注棱边倒角为co.5mma
允许自然圆角。
图2B型镦球推杆
2 JB/T4210.6—2014
表3 3B型镦球推杆尺寸
单位为毫米
d
GB/T 6170~GB/T6171- GB/T6175-GB/T6176 公称尺寸
L
螺纹规格
D
ts
极限偏差
公称尺寸
极限偏差
M8 M10 M12 M14 M16 M18 M20
6.5 8.0 9.0 10.5 12.0 13.5 15.0
8.5 10.0 12.0 14.0 16.0 18.0 20.0
0.080 0.170
60
0.04
±0.05
0.095 0.205
80
0.05
4材料及硬度
材料由制造者选定。推荐采用65Mn、9CrSi，硬度为54HRC～58HRC；W6Mo5Cr4V2，硬度为 60 HRC~64HRC.
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分六角螺母冷镦模的镦球推杆的标记应有下列内容： a）镦球推杆： b）本部分编号，即JB/T4210.6； c）螺母标准编号： d）类型：A1、A2、B; e）螺纹规格。 示例：GB/T6170 0M4六角螺母冷敏模的A1型镦球推杆的标记如下：
敏球推杆JB/T4210.6-GB/T6170-A1-M4
