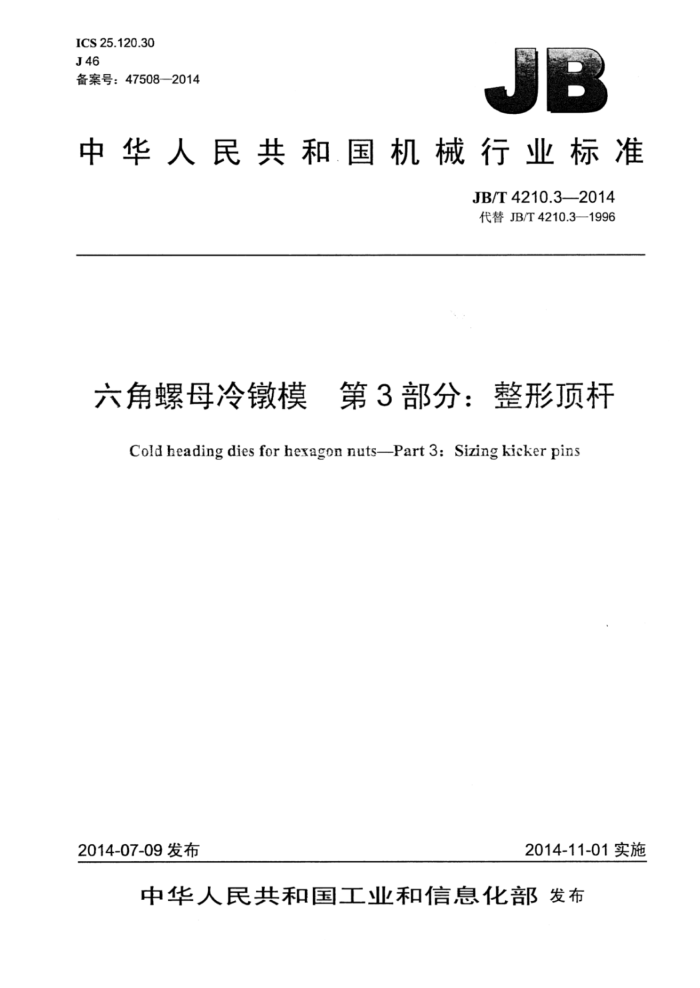

ICS25.120.30 J46 备案号：47508—2014
中华人民共和国机械行业标准
JB/T4210.3—2014 代替JB/T4210.3—1996
六角螺母冷模 第3部分：整形顶杆
Cold heading dies for hexagon nuts-Part 3: Sizing kicker pins
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T4210.32014
目 次
前言 1 范围 2规范性引用文件. 3结构型式与尺寸. 4材料及硬度. 5要求. 6 标记.
I
图1 整形项杆
表1 整形项杆尺寸 JB/T4210.3—2014
前言
JB/T4210《六角螺母冷模》分为十一个部分：
第1部分：整形冲头；第2部分：整形凹模；第3部分：整形顶杆：第4部分：镦球冲头：第5部分：镦球凹模；第6部分：镦球推杆：第7部分：镦六角上冲头；第8部分：镦六角下冲头；第9部分：镦六角凹模；第10部分：冲孔冲头；第11部分：冲孔凹模。
本部分为JB/T4210的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4210.3—1996《冷镦六角螺母模具整形顶料杆》，与JB/T4210.3—1996相比主要
技术变化如下：
将JB/T4210.3一1996《冷镦六角螺母模具整形顶料杆》更名为《六角螺母冷模第3部分：整形顶杆》；将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注；一补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格：修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳中航技术检测所、桂林电子科技大学、北京机电研究所、桂林电器科学研
究院有限公司。
本部分主要起草人：魏居锋、廖宏谊、蒋鹏、朱磊文、张旭敏、翁史振、宋彤、王学林。 本部分所代替标准的历次版本发布情况为：
JB4210.3—1986，JB/T4210.3—1996。
Ⅱ JB/T4210.3—2014
六角螺母冷镦模盒 第3部分：整形顶杆
1范围
JB/T4210的本部分规定了六角螺母冷镦模的整形顶杆的结构型式与尺寸、材料及硬度、要求和标
记。
本部分适用于螺母自动冷镦机用六角螺母冷镦模
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6170—20001型六角螺母 GB/T6171--20001型六角螺母 羊细牙 GB/T6175—20002型六角螺母 GB/T6176—20002型六角螺母细牙 JB/T4213紧固件冷镦模技术条件
3结构型式与尺寸
整形顶杆的结构型式与尺寸如图1所示及见表1。
CI
Ra0.8
O
ZEP
10.
未注表面粗糙度为Ra6.3um。 未注棱边倒角为C0.5mm。 厂由制造者确定。
图1整形顶杆
I JB/T4210.3—2014
表1整形顶杆尺寸
单位为毫米
d
L
GB/T6170GB/T6171、 GB/T6175~GB/T6176 公称尺寸
螺纹规格
D
ts
极限偏差
公称尺寸
极限偏差
6.5 8.0 9.0 10.5 12.0 13.5 15.0
M8 M10 M12 M14 M16 M18 M20
8 10 12 14 16 18 20
0.080 0.170
90
±0.05
0.06
0.095
0.205
100
4材料及硬度
材料由制造者选定。推荐采用9CrSi或65Mn，硬度为54HRC～58HRC；或采用W6Mo5Cr4V2，硬度为60HRC～64HRC。
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分六角螺母冷镦模的整形项杆的标记应有下列内容： a）整形顶杆； b）本部分编号，即JB/T4210.3； c）螺母标准编号； d）螺纹规格。 示例：GB/T6170M12六角螺母冷镦模的整形顶杆的标记如下：
整形顶杆JB/T4210.3-GB/T6170-M12
2 中华人民共和国
机械行业标准
六角螺母冷镦模第3部分：整形顶杆
JB/T4210.3—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.5印张8千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12551 网址：http://www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T4210.3-2014
打印日期：2015年5月5日F009A
