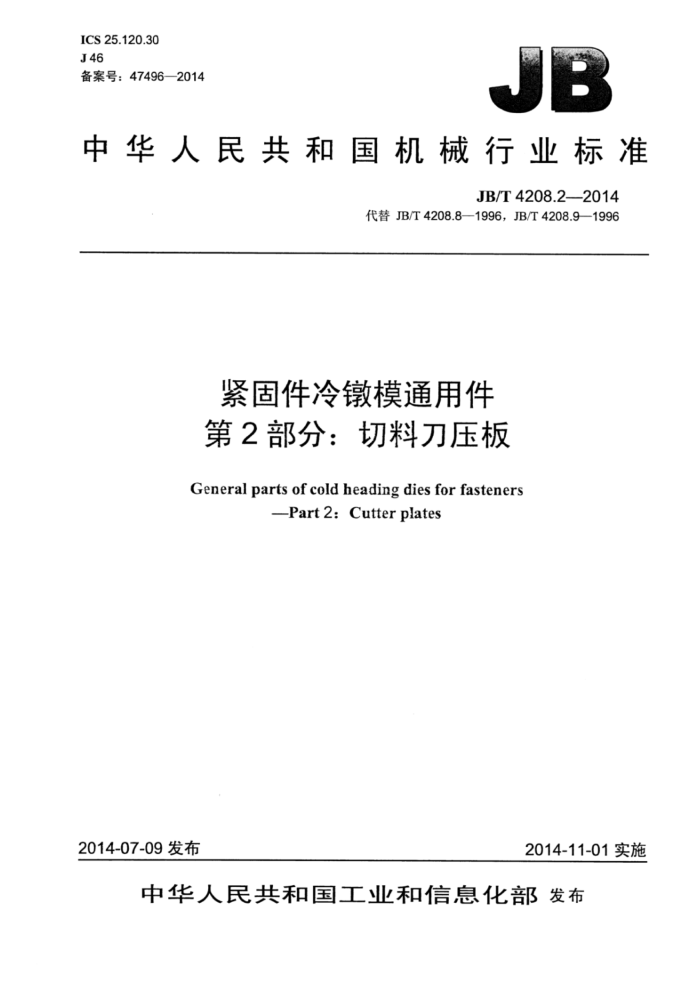

ICS25.120.30 J46 备案号：47496—2014
：
中华人民共和国机械行业标准
JB/T4208.2--2014
代替JB/T4208.8—1996，JB/T4208.9—1996
紧固件冷模通用件第2部分：切料刀压板 General parts of cold heading dies for fasteners
--Part2: Cutter plates
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准紧固件冷镦模通用件第2部分：切料刀压板
JB/T4208.2—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
串
210mm×297mm-0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：1511112539 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T4208.2--2014
目 次
前言
一
范围. 2规范性引用文件. 3结构型式与尺寸... 3.1A型切料刀压板 3.2B型切料刀压板 4材料及硬度 5 要求... 6 标记
图1A型切料刀压板，图2B型切料刀压板
表1A型切料刀压板尺寸表2B型切料刀压板尺寸 JB/T4208.2—2014
前言
JB/T4208《紧固件冷镦模通用件》分为五个部分：
第1部分：切料刀：第2部分：切料刀压板；第3部分：切料模：第4部分：缩径模；第5部分：顶杆。
本部分为JB/T4208的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T4208.8—1996《冷镦模具通用件切料刀压板A型》和JB/T4208.9-1996《冷镦
模具通用件切料刀压板B型》，与JB/T4208.8—1996、JB/T4208.9—1996相比主要技术变化如下：
将JB/T4208.8—1996《冷镦模具通用件切料刀压板A型》、JB/T4208.9—1996《冷镦模具通用件切料刀压板B型》合并为一个部分标准，更名为《紧固件冷镦模通用件第2部分：切料刀压板》：将规范性引用文件中注日期引用的文件改为现行版本：按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：上海交通大学、北京机电研究所、桂林电子科技大学、桂林电器科学研究院有限
公司。
本部分主要起草人：庄新村、蒋鹏、廖宏谊、奉双、杨勇、翁史振、欧艳。 本部分所代替标准的历次版本发布情况为：
JB4208.8—1986，JB/T4208.8—1996; JB4208.9—1986，JB/T4208.9—1996。
II JB/T4208.2-2014
紧固件冷墩模通用件第2部分：切料刀压板
1范围
JB/T4208的本部分规定了紧固件冷镦模的切料刀压板的结构型式与尺寸、材料及硬度、要求和标
记。
本部分适用于双击整模自动冷镦机、多工位自动冷镦机和螺母自动冷镦机用紧固件冷镦模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T652000开槽圆柱头螺钉 GB/T67—2008 开槽盘头螺钉 GB/T68—2000 开槽沉头螺钉 GB/T69—2000 开槽半沉头螺钉 GB/T70.1—2008 内六角圆柱头螺钉 GB/T8182000十字槽盘头螺钉 GB/T819.1—2000 十字槽沉头螺钉 第1部分：钢4.8级 GB/T819.2—1997 十字槽沉头螺钉 第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3 GB/T820--2000 十字槽半沉头螺钉 GB/T5780—2000 六角头螺栓C级 GB/T5781—-2000 六角头螺栓 全螺纹C级 GB/T5782—2000 六角头螺栓 GB/T5783—2000 六角头螺栓 全螺纹 GB/T5784—1986 六角头螺栓 细杆B级 GB/T5785—2000 六角头螺栓 细牙 GB/T57862000 六角头螺栓 细牙全螺纹 GB/T6170—2000 1型六角螺母 GB/T6171-2000 1型六角螺母 细牙 GB/T6175—2000 2型六角螺母 GB/T6176—2000 2型六角螺母 细牙 JB/T4213紧固件冷镦模技术条件
3结构型式与尺寸
3.1A型切料刀压板
A型切料刀压板适用于双击整模自动冷镦机、多工位自动冷镦机用紧固件冷模，用于GB/T70.1
1 JB/T4208.22014
2008规定的M4～M16内六角圆柱头螺钉、GB/T65—2000、GB/T67-—2008、GB/T68—2000、GB/T 692000-GB/T8182000-GB/T819.1-2000-GB/T819.2-1997-GB/T8202000规定的M2-M12 螺钉及GB/T5780~5783-2000、GB/T5784—1986、GB/T5785—2000~GB/T5786—2000规定的M3~ M16螺栓的加工，其结构型式与尺寸如图1所示及见表1。
N N
AF
L2
Li
2d
15
未注表面粗糙度为Ra6.3um。 未注棱边倒角为Cco.5mm
图1A型切料刀压板表1 A型切料刀压板尺寸
单位为毫米
螺纹规格 M2~M2.5 52 7 M2.5~M4 70
H B B L2 Ls ha Hi d
D
适用机型 Z12-2.5 Z12-4 Z12-6Z47-6
L
L
12 38 19 5 (3) 3.5 17 60 28
4.5 4.5 7
4
8
5
6 (4)
6
5.5 5.5 DO
M4~M6 82 10 M5-~M8 104 12 M8~M12 130 15 M12~M16 154 20 10 34 138
19 72 34 20 92 44 8 (5) 6 6.5 6.5 10 28 116
S
6
Z12-8 Z12-12 Z12-16
12(8) 7.5 16(12) 10.0
8.5 8.5 12 12
54
括号内的尺寸适用于螺钉、内六角圆柱头螺钉及螺栓长度≤3da
3.2B型切料刀压板
B型切料刀压板适用于螺母自动冷机用紧固件冷镦模，用于GB/T61702000GB/T6171一2000 GB/T61752000、GB/T6176—2000规定的六角螺母的加工，其结构型式与尺寸如图2所示及见表2。
2 JB/T4208.2—2014
心
未注表面粗糙度为Ra6.3μma 未注棱边倒角为co.5mmls
图2B型切料刀压板表2 B型切料刀压板尺寸
单位为毫米
螺纹规格 Li H B BV M1.6~M6 76 10 5 18 68 34 5
W
L3 h Hi d
适用机型 Z41-4, Z41-6 A411 A412 Z41-16, ZM416 Z41-20, Z41-20G
D
2
11
5.5 5.5 8 20 6.5 6.5 10
12 6
M8~M10
8
6
110
27 100 50
M8~M14
16
12
25
M14~M16 98
88
44
8.5 8.5 12
12
37
M16~M20 116 18
104 34 14
9
4 材料及硬度
材料由制造者选定，推荐采用65Mn。A型切料刀压板硬度：B2（～B1/2）段为50HRC～55HRC，其余为40HRC～45HRC。B型切料刀压板硬度：B2（～B1/2）段为50HRC～55HRC，其余为40HRC～ 45 HRC. JB/T4208.2-2014
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分紧固件用冷镦模的切料刀压板的标记应有下列内容： a）切料刀压板： b）本部分编号，即JB/T4208.2； c）螺栓（螺钉、螺母）标准编号： d）类型：A、B; e）螺纹规格。 示例： GB/T65M6开槽圆柱头螺钉用冷镦模的A型切料刀压板的标记如下：
切料刀压板JB/T4208.2-GB/T65-A-M6
