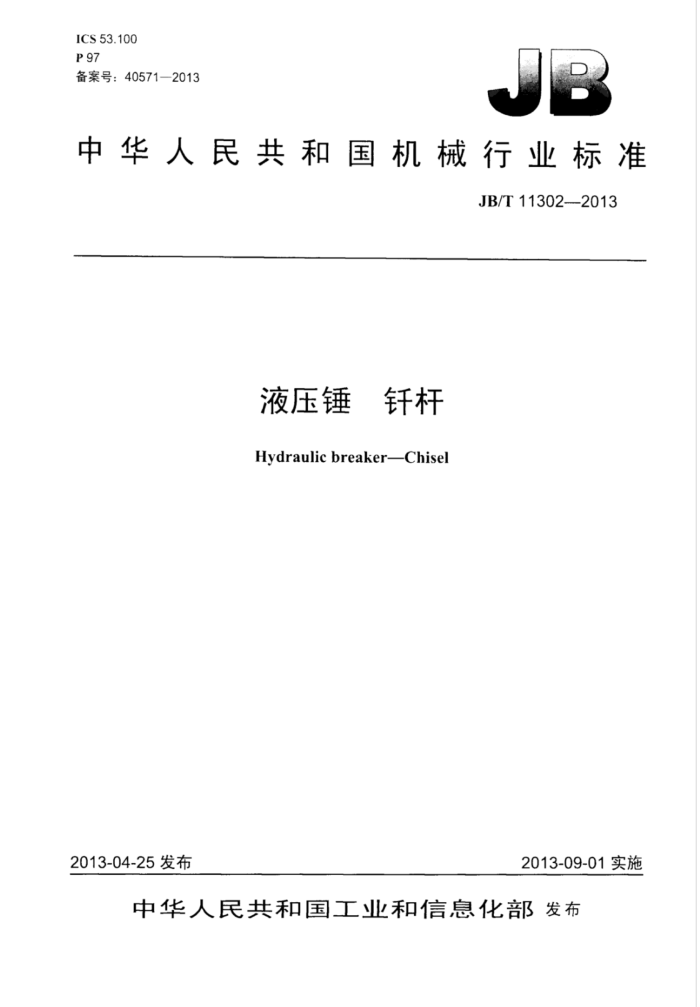

ICS 53.100 P 97 备案号：40571—2013
中华人民共和国机械行业标准
JB/T11302--2013
液压锤 钎杆
HydraulicbreakerChisel
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11302—2013
目 次
前言. 范围规范性用文件
U
2 术语和定义
3
4分类.. 要求....
5
5.1 ·般要求 5.2 材料..... 5.3 表面硬度 5.4耐久性. 试验方法.
6
6.1 化学成分检验 6.2 拉伸试验 6.3 冲击试验 6.4 硬度检验， 6.5 无损检测 6.6 耐久性试验 6.7 外观检验 6.8 尺寸、形位精度检验检验规则 7.1 出厂检验 7.2 型式检验标志、包装、 运输和：存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存参考文献，
X JB/T11302—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械1业联合会提出。 本标准由全国1：方机械标准化技术委员会（SAC/TC334）口。 本标准起草单位：安徽惊天液压智控股份有限公司、天津1程机械研究院本标准主要起草人：孟宪、段琳本标准为首次发布。
II JB/T11302—2013
液压锤 钎杆
1范围
本标准规定了液压锤用钎杆的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用」纯液压式、液气联合式和氮爆式液压锤的钎杆。
规范性引用文件
2
下列文件对予本文件的应用是必不可少的。凡是注日期的用文作，仅注日期的版本适用于本文件。凡是不注月期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲：试验方法 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺)
GB/T 2829 周期检验计数抽样程序及表（适用予对过程稳定性的检验） GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 7736 钢的低倍缺陷超声波检验法 JB/T 5936 T.程机械 机械加工件通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 JB/T 5947 T.程机械 包装通用技术条件 JB/T 5953 液压锤 JB/T 6031 T程机械 钢质模锻件通用技术条件
：术语和定义
3
JB/T5953界定的以及下列术语和定义适用}本文件。
3.1
钎杆 Fchisel 液压锤中把活塞的冲击能传递给被破碎物以实现冲击破碎功能的零件。
分类
4
钎杆按头部形状分为A、B、C、D、E五类，如图1所示。
- JB/T11302—2013
8 B E- 宽字形。
O
D
A
c
说明： A- B- 一角锥形： D- 圆锥形：
字形：
C 钝形：
图1
5要求 5.1 一般要求 5.1.1钎杆的尺寸和几何公差应符合图样或技术文件的要求，机械加T应符合JB/T5936的！求。 5.1.2杆不应有裂纹 5.1.3钎杆表面应采取防锈处理，不应有氧化皮、磕伤、凹陷等缺陷。 5.2材料 5.2.1钎杆推荐采用GB/T3077中具有以下力学性能要求的合金结构钢（或选用其他已经i明同样适用的材料）：
a）材料的抗拉强度ob不小」1080MPa： b）屈服强度，不小」930MPa； c）冲吸收功AkU2不小于63J。
5.2.2锻造而成的钎杆毛坏应符合JB/T6031的要求。 5.3表面硬度
钎杆宜经正火处理后进行淬火处理，热处理后的钎杆表面硬度为45HRC～52HRC。打让：被破碎物部分（约为钎杆长度的3/5）表面硬度不低于48HRC，如图2所示。
打击被破碎物部分
图2
2
