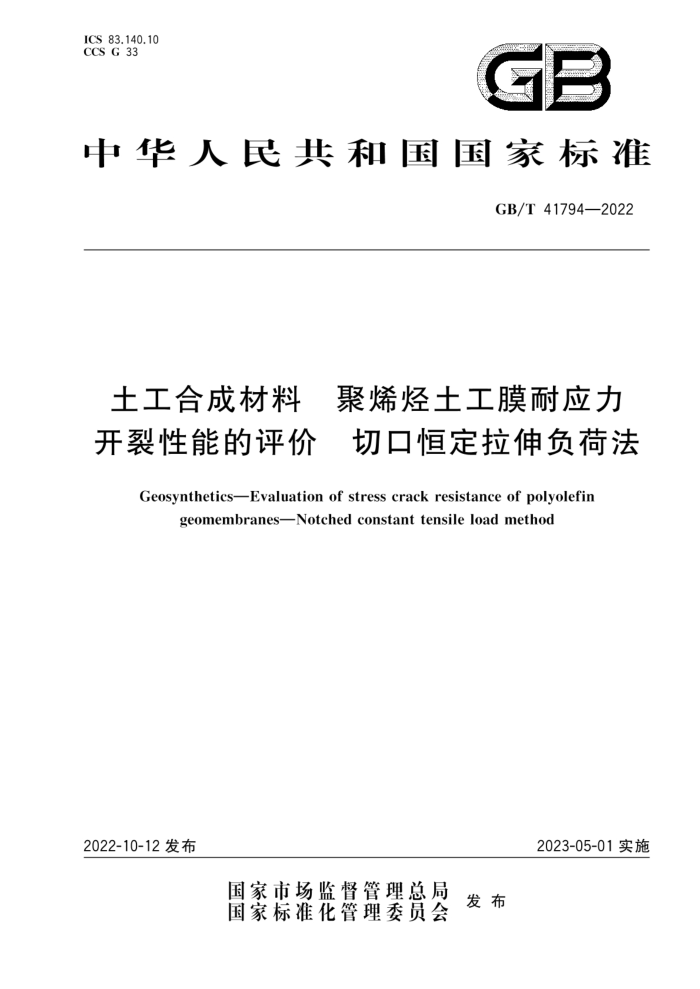

ICS83.140.10 CCS G 33
GB
中华人民共和国国家标准
GB/T41794—2022
土工合成材料 聚烯烃土工膜耐应力开裂性能的评价 切口恒定拉伸负荷法
GeosyntheticsEvaluation of stress crack resistance of polyolefin
geomembranesNotched constant tensileloadmethod
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41794—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本文件起草单位：中石化（北京）化工研究院有限公司、宏祥新材料股份有限公司、安徽百盛源包装
材料有限公司、南昌天高环保科技股份有限公司、上海盈帆工程材料有限公司、山东路德新材料股份有限公司、山东天海新材料工程有限公司、郑州财税金融职业学院、浩阳环境股份有限公司、华盾雪花塑料（固安)有限责任公司、江苏金霸环境技术股份有限公司、仪征升力防排水材料有限公司、泰安佳路通工程材料有限公司、北京中环科环境股份有限公司、浙江天鹏新材料有限公司、山东新天鹤塑胶有限公司。
本文件主要起草人：武鹏、刘好武、刘家岐、朱天戈、安国峰、何勇、梁训美、者东梅、许准、肖华春、 李洪振、刘丙伟、陈锡明、赵宝平、刘文峰、张保利、赵刚、高甫、傅卫东，
I GB/T41794—2022
土工合成材料 聚烯烃土工膜耐应力开裂性能的评价切口恒定拉伸负荷法
1范围
本文件规定了采用切口恒定拉伸负荷法评价聚烯烃土工膜（以下简称“土工膜”)耐应力开裂性能的测试方法。
本文件适用于以聚烯烃树脂为原料，加人各类添加剂所生产的土工膜耐应力开裂性能的评价。本文件也适用于聚烯烃土工膜专用树脂耐应力开裂性能的评价。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1040.3 塑料 拉伸性能的测定 第3部分：薄膜和薄片的试验条件 GB/T2035塑料术语及其定义 GB/T 6672 塑料薄膜和薄片厚度测定 机械测量法 GB/T 9352 塑料热塑性塑料材料试样的压塑 GB/T 13760 土工合成材料 取样和试样准备 GB/T 17643 3土工合成材料 聚乙烯土工膜
3术语和定义
3
GB/T2035和GB/T17643界定的以及下列术语和定义适用于本文件。
3.1
切口恒定拉伸负荷试验 notched constant tensile load test 对具有一定深度切口的试样施加恒定的拉伸应力，直至试样破坏或达到规定时间。 注：切口恒定拉伸负荷试验，简称NCTL试验。
4原理
在土工膜上裁取亚铃型试样，在试样窄平行中部制备切口并使试样剩余厚度达到规定值，切口方向
垂直于试样长度方向。在特定温度的表面活性剂水溶液中对试样施加恒定拉力直至断裂或规定时间，记录试样断裂的时间或断裂数量。
5 设备及试剂
5.1 应力开裂试验仪
应力开裂试验仪主要由内置加热和水循环装置的箱体、试样架、计时器、杠杆和配重组成，如图1所
1 GB/T 41794—2022
示。试验仪应能对试样施加一定的拉伸应力，并可使试样浸没在恒温的表面活性剂溶液中。箱体一般
有 水循环装置以保证箱体内溶液温度和浓度均
为不锈钢制，内置加热器和控制器以保持试票 验》 匀一致。应力开裂试验仪采用杠杆原理将应力施加到试样上 ，杠杆系数为3。试样架与计时器相连以自动记录试样断裂时间，精度为0.1h。
2
6
7
材
a) 侧视图
b) 正视图
标引序号说明： 1 - 计时器触发开关； 2——杠杆； 3—配重; 4——配重架； 5—--试样； 6———试样架： 7-内置加热和水循环装置的箱体。
图1应力开裂试验仪示意图
5.2冲模
亚铃型刀具，刀刃应锋利.能切出切口平整、不带斜棱的试样。应定期打磨或更换冲模以保持刀刃
锋利。可通过低倍放大镜检查试样边缘状态的方法检查刀刃。 5.3切口装置
可制备切口深度一致的装置，如图2所示。切口装置的刀片应无划痕、毛边。应及时更换有损伤的刀片。
2 GB/T41794—2022
6
2
a) 正视图
b) 斜视图
标引序号说明：
刀刃高度，3mm；刀刃宽度，18.9mm19.2mm；半径，≤1.5mm。
h
图2切口装置示意图
5.4试剂
试剂应由10%的表面活性剂和90%的去离子水组成。表面活性剂一般为壬基酚聚氧乙烯醚。试剂应储存于密闭的容器中。
配制试剂水溶液时.应将混合液加热到60℃左右.连续搅拌1h。配制好的试剂水溶液应在一星期
内使用，并只能使用一次，不能重复使用。
新鲜试剂水溶液呈现透明的淡蓝色，而乳白色则表明有降解迹象。当观察到降解迹象时，应更换试剂水溶液。当没有证据表明试剂水溶液的稳定性，应每四个星期更换一次。试剂水溶液的实际更换时间宜考虑正在进行试验的连贯性，不应采用已出现降解迹象的试剂开始试验。
注：进行1000h的比对试验时，继续使用出现轻微降解迹象的试剂可能比在最后几百小时的试验期间更换试剂
更好。
6试样 6.1取样
按照GB/T13760的规定，在土工膜的整个幅宽内，沿纵向选取1m长的样品，用于试样制备。 6.2试样
在土工膜样品的横、纵两个方向分别冲裁5个试样。试样的形状和尺寸见图3和表1。为适应试
验设备，试样的长度可变，但窄平行部分的长度不应小于13mm，宽度应为3.20mm土0.02mm。
采用冲模冲切制备试样，并应采用适宜的衬垫材料，以确保冲切的试样边缘整齐、无缺口。
3 ICS83.140.10 CCS G 33
