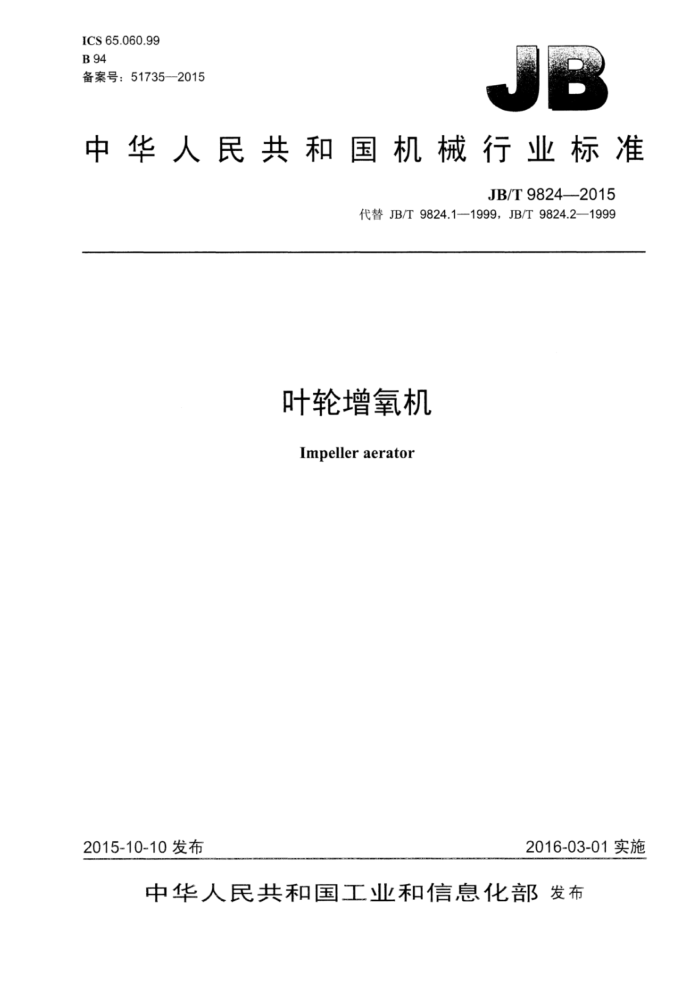

ICS65.060.99 B 94 备案号：51735--2015
中华人民共和国机械行业标准
JB/T9824--2015
代替JB/T9824.1-1999，JB/T9824.2—1999
叶轮增氧机 Impeller aerator
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准叶轮增氧机 JB/T98242015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX297mm?0.75印张·23千字
2016年4月第1版第1次印刷
定价：15.00元
景
书号：15111-13359 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9824—2015
目 次
前言
范围 2 规范性引用文件 3 型号... 4 技术要求， 5 试验方法. 6检验规则.
标志、包装、运输和贮存附录A（规范性附录） 试验记录表
7
6
表1 增氧机技术要求. 表2 减速箱清洁度要求表3 浮筒密封性试验要求. 表4型式检验项目和不合格分类表5 判定规则.. JB/T9824—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9824.1一1999《叶轮增氧机技术条件》和JB/T9824.2一1999《叶轮增氧机试验
方法》，与JB/T9824.1一1999和JB/T9824.2—1999相比主要技术变化如下：
修改了型号的表示方法：修改了增氧机的型式与主要性能参数，调整了增氧能力和动力效率参数，并删除了部分不适用的型号规格（见表1）；修改了增氧能力、动力效率的试验方法，改为按照SC/T6009规定的方法测定；删除了零部件的制造公差要求；增加了净浮率试验；增加了电动机温升试验：一增加了出厂检验，取消了生产试验； -增加了检验项目及不合格分类及判定规则。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会CSAC/TC201）归口。 本标准起草单位：国家渔业机械仪器质量监督检验中心、浙江富地机械有限公司、国家水田机械质
量监督检验中心。
本标准主要起草人：顾海涛、吴为国、龚沟迪、韩梦暇。 本标准所代替标准的历次版本发布情况为：
ZBB94002-1989ZBB94003—1989; JB/T9824.1—1999JB/T9824.2—1999。
II JB/T9824—2015
叶轮增氧机
1范围
本标准规定了叶轮增氧机的型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于叶轮增氧机（以下简称增氧机）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3768 3声学声压法测定噪声源声功率级反射面上方采用包络测得表面的简易法 GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则 GB/T13306 标牌 GB/T13384 4机电产品包装通用技术要求 JB/T10391 Y系列（IP44）三相异步电动机技术条件（机座号80～355） SC/T6009 增氧机增氧能力试验方法
3型号
增氧机型号用汉语拼音字母和阿拉伯数字表示。 YL-
配套电动机额定功率，用阿拉伯数字表示叶轮的“轮”字汉语拼音的首字母增氧机的“氧”字汉语拼音的首字母
示例：配套功率为3kW的叶轮增氧机标记为YL-3。
4技术要求
4.1基本要求
增氧机在下列工况条件下应能正常工作： a）环境温度为0~40℃； b）电动机输入电压波动不超过额定值的+6%或-10%。
4.2安全要求
4.2.1电动机应有明显的接地标识，其绕组对机壳的冷态绝缘电阻应大于1MQ。 JB/T9824—2015
4.2.2 电动机应有防护罩。 4.3性能要求 4.3.1增氧机空载运转应平稳，不得有异常声响或其他异常现象。 4.3.2增氧机的增氧能力、动力效率及空载运转噪声（声功率级）应符合表1的规定。表1中未列出的型号规格，应符合制造方的明示标识。
表1增氧机技术要求增氧能力
配套功率 kw 0.55 0.75
动力效率 kg/ (kW-h)
空载运转噪声 dB(A)
型号 YL-0.55 YL-0.75 YL-1.1 YL-1.5 YL-2.2 YL-3.0 注：动力效率以输入功率计。
kg/h ≥0.77 ≥1.2 ≥1.6 ≥2.3 ≥3.4 ≥4.5
（声功率级） ≤95.0 ≤95.0 ≤100.0 ≤100.0 ≤100.0 ≤100.0
≥1.40 ≥1.40 ≥1.40 ≥1.50 ≥1.50 ≥1.50
1.1 1.5 2.2 3.0
4.3.3 增氧机主机与浮体的连接应牢固，浮体的净浮率应大于1.25。 4.3.4应在增氧机明显部位标示或在使用说明书中说明叶轮的浸没深度和旋转方向。 4.3.5增氧机的金属外露表面及外露的紧固件应做防锈处理。涂层应均勾，无露底、挂漏等缺陷。增氧机如在海水中运行，有关零，部件须做专门处理或另选材料。 4.3.6在规定的使用条件下，增氧机的首次故障前平均工作时间应不小于1000h。 4.4 主要零、部件技术要求 4.4.1铸件
铸件表面应经清理，不允许有影响使用性能的裂纹、缩孔、冷隔等缺陷。 4.4.2焊接件
焊缝应平整、光洁、牢固，不允许有烧穿、漏焊、裂纹等影响使用性能的缺陷。 4.4.3减速箱
增氧机经过空载运转试验，减速箱不得有渗漏油现象。 减速箱清洁度应符合表2的规定。
表2 减速箱清洁度要求
清洁度 mg ≤50 ≤65
减速箱配套功率
kw 0.55~1.5 2.2~3
4.4.4叶轮
叶轮应进行静平衡试验：其精度应不低于GB/T9239.1一2006中G16的规定。
2 JB/T9824-2015
4.4.5浮筒密封性
浮筒在表3给出的试验压力和保压时间下应无渗漏、变形现象。
表3浮简密封性试验要求
试验压力 kPa 150
保压时间 min
浮筒类型铁质浮筒
5 5
玻璃钢、塑料浮筒
20
4.4.6 电动机温升
电动机应符合JB/T10391的规定，电动机定子绕组的温升（电阻法）应不超过80K。 4.5产品使用说明书
产品使用说明书的编写应符合GB/T9480的规定，至少应包括下列内容： a）使用增氧机之前，必须仔细阅读产品使用说明书： b）增氧机必须安全接地，接地应符合电工规范的要求，确保人身安全 c）电源的连接应由专业电工按照用电安全操作规范进行： d）电路中必须安装漏电保护装置，防止线路漏电发生意外。
5试验方法
5.1试验条件 5.1.1增氧机在试验前应按产品使用说明书的规定进行安装调整或保养。 5.1.2性能试验可在室内或室外进行。室外试验应在风力不超过蒲氏风标四级、无雨的天气下进行。 5.1.3性能试验用电源电压的波动值应在增氧机额定电压值土5%的范围内。 5.1.4试验前应测定增氧机主要技术参数，结果记入表A.1中。 5.2冷态绝缘电阻与接地标识
用500V绝缘电阻表测量电源进线与电动机外壳之间的绝缘电阻值，检查电动机是否有接地标识
5.3防护装置
目测检查电动机是否有防护罩。 5.4运转平稳性
将增氧机放在水平地面连续运行30min，观察是否运行平稳和有异常情况。 5.5增氧能力
按SC/T6009规定的方法测定。 5.6动力效率
按SC/T6009规定的方法测定。
3
