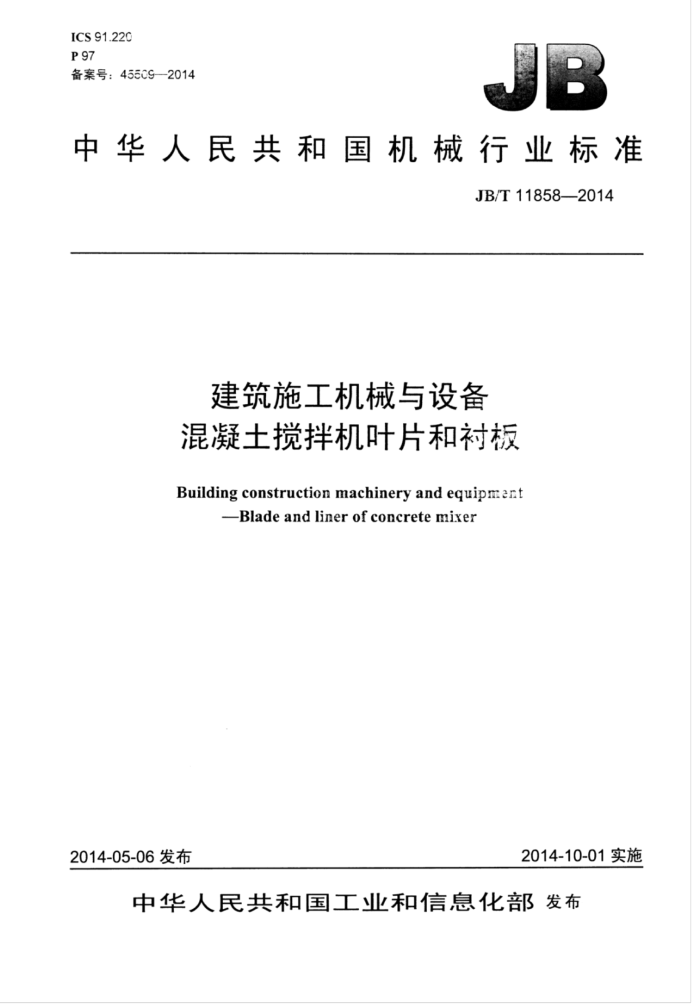

ICS91.22C P 97 备案号：45509—2014
中华人民共和国机械行业标准
JB/T11858—2014
建筑施工机械与设备混凝土搅拌机叶片和衬板
Building construction machineryand equipment
-Bladeandlinerofconcretemixer
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11858—2014
目 次
前言 1范围. 2
规范性引用文件 3 术语和定义 4 技术要求. 4.1力学性能. 4.2尺寸公差.. 4.3外观质量.. 4.4使用寿命， 5试验方法 5.1力学性能试验 5.2使用寿命试验， 6检验规则. 6.1出厂检验。 6.2型式试验 7标志、包装、运输和贮存 7.1标志 7.2 包装. 7.3 运输. 7.4贮存附录A（规范性附录）叶片、衬板磨损率测试记录表1力学性能表2 使用寿命... 表3检验项目.. 表A.1叶片磨损率测试记录表A.2衬板磨损率测试记录 JB/T11858—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：上海华东建筑机械厂有限公司。 本标准参加起草单位：马鞍山市海通重工科技有限公司、中联重科股份有限公司、北京建研机械科
技有限公司。
本标准主要起草人：黄跃申、吴联定、李萍、陈正录、毛志君、孙艳秋。 本标准为首次发布。
II JB/T118582014
4.2 2尺寸公差 4.2.1叶片、衬板的尺寸公差应按GB/T6414的规定，其厚度尺寸公差等级应为CT10，长度和宽度尺寸公差等级应为CT9。 4.2.2叶片直线排列孔间距偏差应按公式（1）计算：
AL=±Sm'
(1)
式中： AL—孔间距的允许偏差，单位为毫米（mm)； Sm 孔与螺栓的最小间隙，单位为毫米（mm）。
4.2.3叶片、衬板经热处理后不应有明显的变形，其工作面和接合面的面轮廊度应小于1.5mm。 4.3 外观质量 4.3.1 叶片、衬板不应有裂纹。 4.3.2 2叶片、衬板的表面不应有砂眼、冷隔、皱皮等铸造缺陷。 4.3.3叶片、衬板应无残留型砂、飞边、毛刺。 4.3.4 叶片、衬板接合面宜在热处理以后再次加工校正平整度，其装配间隙应小于0.5mm。 4.4 使用寿命
叶片、衬板的使用寿命应符合表2的规定。
表2 2使用寿命
搅拌机公称容量W
叶片罐次 ≥33 000 ≥31 000 ≥30 000
衬板罐次 ≥45 000 ≥42 000 ≥40 000
L W≤1000
1000 W>3 000
5试验方法
5.1力学性能试验 5.1.1 每5t叶片、衬板为一试验组。 5.1.2 取样方法：试样来自同一批次的铁水。 5.1.3试样测试试验：
a）冲击试样和试验按GB/T229制取和测试，试验结果应符合本标准4.1的要求； b）抗弯试样和试验按JB/T7945制取和测试，试验结果应符合本标准4.1的要求； c）硬度按GB/T8263试验，试验结果应符合本标准4.1的要求。
5.2使用寿命试验 5.2.1试验用混凝土为一般商品混凝土，混凝土标号为C30～C50，塌落度为120mm～180mm。 5.2.2叶片、衬板的使用寿命应以磨损率为依据，用搅拌罐次来判定。当磨损率达35%时换算的搅拌罐次认定为叶片的使用寿命。当磨损率达40%时换算的搅拌罐次认定为衬板的使用寿命。 5.2.3磨损率按公式（2）计算： 2
