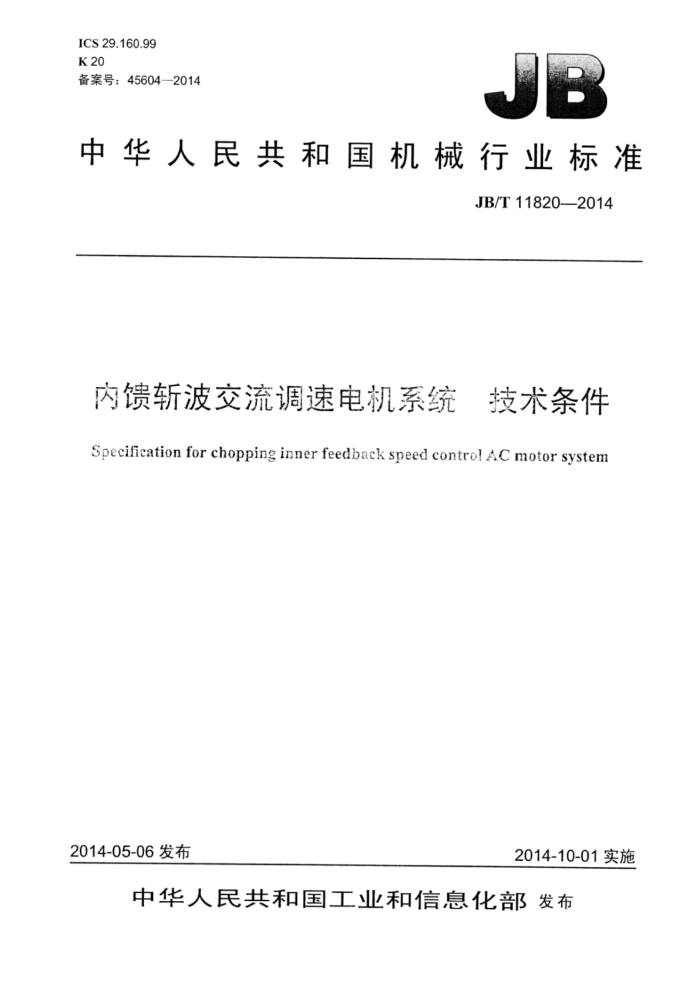

ICS 29.160.99 K20 备案号：45604—2014
中华人民共和国机械行业标准
JB/T11820-2014
闪馈新波交流调速电机系统 技术条件 Specification for chopping inner feedback speed control AC motor system
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中 华人民共 和 国
机械行业标准
内馈斩波交流调速电机系统 技术条件
JB/T11820—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·23千字
2015年4月第1版第1次印刷
定价：15.00元
*
书号：15111-11921 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： ：（010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11820—2014
目 次
前言 1范围. 2规范性引用文件 3术语和定义， 4总则... 5技术要求... 5.1主要技术参数 5.2正常工作条件... 5.3非正常工作条件， 5..4基本要求.... 5.5其他技术要求 6试验方法.
I
6.1 试验环境条件. 6.2 一般性检验 6.3 空载试验... 6.4 调速范围及负载试验 6.5 过载能力试验 6.6 热试验. 6.7 起动特性和加减速控制试验 6.8 保护性能试验 6.9 谐波试验 7检验规则 7.1 总则. 7.2 检查试验 7.3 型式试验. 7.4检验项目 8标志、包装、运输和贮存 8.1总则. 8.2内馈电机 8.3 高压开关柜、内馈装置
-
6
6
门
6 JB/T11820--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、安徽明腾永磁机电设备有限
公司、上海市能效中心、上海格立特电力电子有限公司、山东华力电机集团股份有限公司、浙江金龙电机股份有限公司。
本标准参加起草单位：山西电机制造有限公司、泰豪沈阳电机有限公司、江苏航天动力机电有限公司、湘潭电机股份有限公司、山东齐鲁电机制造有限公司、西安盾安电气有限公司、中机国际工程设计研究院有限责任公司。
本标准主要起草人：冯东升、张金辉、梅洛明、秦宏波、王涛、杨跃农、吴汉熙、王庆东、叶叶。 本标准为首次发布。
I JB/T11820—2014
内馈波交流调速电机系统技术条件
1范围
本标准规定了内馈斩波交流调速电机系统的术语和定义、总则、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于适配电机标称容量200kW～25000kW的风机、水泵类负载用内馈斩波交流调速电机系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T3309—1989高压开关设备常温下的机械试验 GB3906-20063.6kV~40.5kV交流金属封闭开关设备和控制设备 GB/T11022-2011高压开关设备和控制设备标准的共同技术要求 GB/T12668.2一2002调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定
值的规定
GB/T12668.42006i 调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过 35kV的交流调速电气传动系统额定值的规定
GB12669—2012半导体变流串级调速装置总技术条件 GB/T13957-2008大型三相异步电动机基本系列技术条件 GB/T145491993 3电能质量公用电网谐波 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T20626.12006特殊环境条件高原电工电子产品第1部分：通用技术要求 GB/T20635—2006特殊环境条件高原用高压电器的技术要求 GB/T22580—2008特殊环境条件高原电气设备技术要求低压成套开关设备和控制设备 JB/T7594—2006YR系列高压绕线转子三相异步电动机技术条件（机座号355～630） JB/T10314.1一2013高压绕线转子三相异步电动机技术条件第1部分：YRKS、YRKS-W、YRQF
系列高压绕线转子三相异步电动机技术条件（机座号355～630）
JB/T10314.2一2013高压绕线转子三相异步电动机技术条件第2部分：YRKK、YRKK-W系列（机座号355～630）
JB/T10445-2014YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630） DL/T299一2011火电厂风机、水泵节能用内反馈调速装置应用技术条件 DL/T40420073.6kV~40.5kV交流金属封闭开关设备和控制设备 DL/T593—2006高压开关设备和控制设备标准的共用技术要求
3术语和定义
下列术语和定义适用于本文件。
I JB/T11820—2014
3.1
内馈新波交流调速电机系统choppinginnerfeedbackspeedcontrolACmotorsystem 由高压开关柜、内馈电动机和内馈调速装置组成的交流调速电机系统（以下简称系统）。
3.2
内馈电动机innerfeedbackmotor 由定子绕组、转子绕组和定子内馈绕组构成的绕线式三相异步电动机（以下简称内馈电机）。
3.3
内馈调速装置innerfeedback speedcontroldevice 接于转子绕组和定子内馈绕组之间，实现电机转速调节并将能量反馈到电机本体的调速装置（以下
简称内馈装置）。 3.4
最低转速minimum speed 系统能够长期运行的最低转速。
4总则
4.1本标准是对系统中的高压开关柜、内馈电机与内馈装置做出的相关规定。 4.2本标准所规定的是系统的相关技术条件，高压开关柜按GB/T3309-1989、GB3906—2006、GB/T 11022—2011、GB/T16927.1-—2011、DL/T404—2007、DL/T593-—2006的规定，内馈装置按GB/T12668.2 —2002、GB/T12668.4—2006.GB12669—2012的规定，内馈电机按GB/T13957—2008、GB/T20626.1 —2006JB/T7594-2006、JB/T10314.1—2013、JB/T10314.2—2013、JB/T10445-2014的规定。 4.3内馈斩波交流调速电机系统的各组件使用环境不同，对某些环境使用条件分别进行规定。
5技术要求
5.1主要技术参数 5.1.1标称容量
系统适配电机的标称容量在下列推荐的数值中选取：200kW，220kW，250kW，280kW，315kW 355kw,400kw,450kw,500kw,560kw,630kw.710kw,800kw,900kw.1000kw.1120kw. 1250kW,1400kW.1600kW,1800kw,2000kW.2240kW.2500kW.2800kW,3150kW, 3550kW,4000kw.4500k,5000kw,5600kw,6300kW,7100kW,8000kW,9000k. 10000kw,11200kW,12500kw,14000kw.16000kw,18000kw,20000kw,22400kw. 25000kW. 5.1.2额定输入电压等级及频率
系统的额定输入电压等级分别为3kV、6kV和10kV，频率为50Hz或60Hz。 5.2正常工作条件 5.2.1输入电源
系统输入电源的电压波动不超过土10%，频率波动不超过土5% 5.2.2工作环境温度
高压开关柜、内馈装置：最高环境空气温度为40℃（24h内平均温度不超过35℃），最低环境空气
2 JB/T11820—2014
温度为0℃，环境温度变化率不大于5℃/h。 5.2.3工作环境相对湿度
内馈电机：最湿月月平均最高相对湿度为90%，同时该月月平均最低环境空气温度不高于25℃。 高压开关柜、内馈装置：环境空气温度在25℃时空气的最大相对湿度不超过90%，相对湿度的变
化每小时不超过5%，且不得出现凝露。 5.2.4污染物质
周围空气无过量尘埃、酸碱盐等腐蚀性物质，无爆炸性气体或破坏绝缘的气体、蒸气。 5.2.5振动
系统安装地点允许的振动条件：振动频率等级为10Hz～150Hz时，振动加速度不大于5m/s，当系统受安装地点振动产生共振时，应采取避开相应频率的措施。 5.2.6海拔
安装地点海拔不超过1000m，若超过1000m，应根据GB/T20635—2006、GB/T22580—2008、 GB/T20626.1-—2006的规定作为高原产品降容使用。 5.2.7安装倾斜度
对于垂直安装的系统装置，安装倾斜度不得超过5°。 5.3非正常工作条件
对下列环境条件之一的情况，作为非正常工作条件下的技术要求（在用户和制造厂的协议中规定）： a）非常的机械应力（如振动和冲击等）： b）环境空气中含有过量的粉尘； c）盐雾、滴水或有腐蚀性的气体； d）暴露在水蒸气、油雾或有爆炸性危险的气体中； e）暴露在有放射性的辐射中； f）高温或高湿的使用环境； g）温度或湿度波动超过5℃/h； h）海拔超过1000m； i）4.2中未包括的其他非正常工作条件。
5.4基本要求 5.4.1过载能力
额定频率供电条件下：在额定转速时，内馈电机应能承受160%额定转矩、历时15s的过转矩试验而无损伤；在最低转速时，内馈装置应能承受125%额定输出电流、历时1min的过电流试验而无损伤。 5.4.2调速范围
内馈装置的调速比不高于2：1时，系统应能稳定运行。 5.4.3起动特性和加减速控制
系统应具有软起动特性，加减速时间分别可调，加减速的上限值应不小于60s。
3 JB/T11820—2014
5.4.4连续运行
在正常工作条件及额定条件下，系统应能长期连续运行。 5.4.5保护功能
系统中的高压开关柜应设有过电流保护、零序保护、过电压与失压保护、防雷保护。 内馈电机应设有绕组、轴承的过热保护功能。 内馈装置应设有短路、过电流、过载、过电压、过热、欠电压、断电、断相、冷却系统故障、控制
系统故障、器件故障等保护功能。 5.4.6保护接地
高压开关柜、内馈电机与内馈装置应可靠接地，接地点应有明显的接地标志，并注意区分不同组件的接地点。
高压开关柜接地条件应符合DL/T593一2006中5.3的规定内馈电机的接地条件应符合JB/T10445--2014中4.20的规定。 内馈装置的接地条件应符合DL/T299-2011中5.6的规定
5.4.7温升
高压开关柜按DL/T404-2007中4.4.2的规定。 内馈电机绕组按GB/T13957—2008、JB/T10445--2014中4.6的规定。 内馈装置按DL/T299—2011中5.7的规定。
5.4.8谐波要求
在整个调速范围内，注入电网的电流谐波应满足GB/T14549—1993的要求。 5.5其他技术要求
高压开关柜：其他技术要求可根据用户需要参考DL/T404--2007、DL/T593—2006中的规定。 内馈电机：其他技术要求可根据用户需要参考GB/T13957-2008、JB/T7594-2006~JB/T10314.1-
2013、JB/T10314.2—2013、JB/T10445—2014的规定。
内馈装置：其他技术要求可根据用户需要参考DL/T299一2011的规定。
6试验方法
6.1试验环境条件
试验环境条件应符合5.2的规定。 6.2一般性检验 6.2.1外观检验
检查系统的各个部件是否组装完整正确，外观喷涂应该干燥、均匀，无污损及明显划痕。 6.2.2安全与接地检验
检查系统各部件接地条件是否符合5.4.6的要求。
