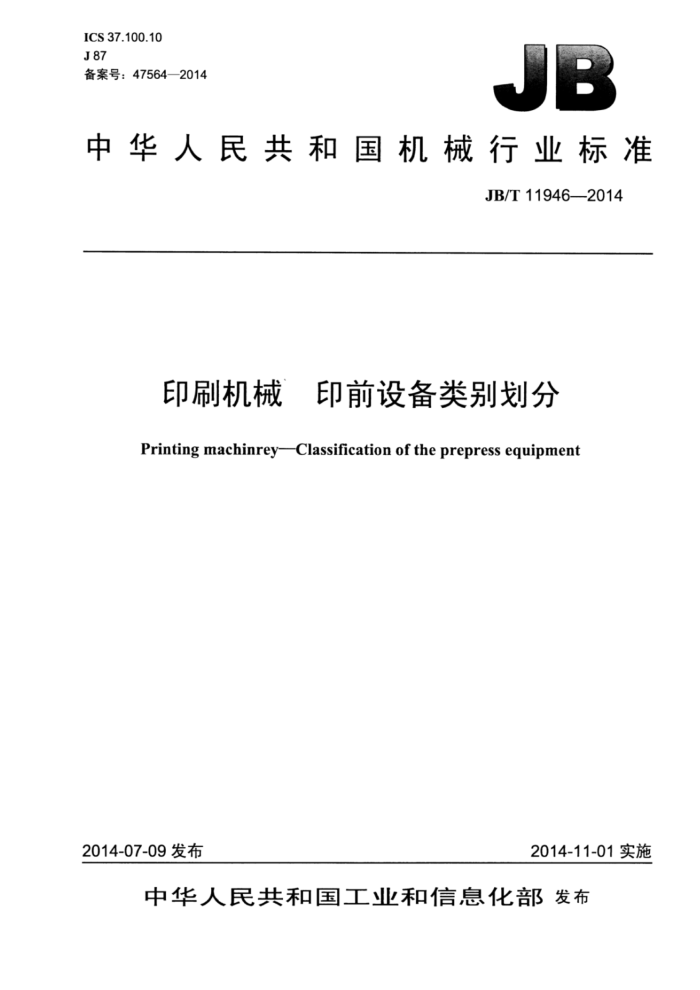

ICS37.100.10 J87 备案号：47564—2014
中华人民共和国机械行业标准
JB/T119462014
印刷机械 印前设备类别划分
Printing machinrey-Classification of the prepress equipment
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T11946—2014
目 次
前言 1 范围. 2 术语和定义 3 类别划分原则. 4 类别划分 4.1 平版印刷印前设备， 4.2 凸版印刷印前设备 4.3 孔版印刷印前设备. 4.4 凹版印刷印前设备
II
##国#通店
100000000000000000000000008000880
.
6 JB/T119462014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：杭州科雷机电工业有限公司、旺昌机械工业（昆山）有限公司、潍坊华光数
码设备有限公司、深圳市网印巨星机电设备有限公司、北京印刷机械研究所、成都华锐精艺印刷设备有限公司、西安理工大学。
本标准参加起草单位：美迪亚印刷设备（杭州）有限公司、上海新星印刷器材有限公司、瑞安市东方机械制造有限公司。
本标准主要起草人：卢伟毅、赵骄佑、黄立新、李金玲、李乐武、周默、王晓智、刘建防、张生元、 钟守俊、刘昕、黄田伟、蒋兆荣、姜海威、廖源。
本标准为首次发布。
I JB/T11946—2014
印刷机械印前设备类别划分
1范围
本标准规定了印刷机械印前设备的术语和定义、类别划分原则和类别划分。 本标准适用于对使用计算机及印艺流程软件（如：字处理软件、图形处理软件、图像处理软件、排
版软件，分色软件，扫描软件、输出软件等），将原稿上的图文信息数字化处理后，直接在印版（或成像材料）上进行扫描成像，通过化学处理或免化学处理方式制成印版的机器、设备的分类：或在成像材料上成像，与印版复合后，进行二次曝光处理，再通过化学处理或免化学处理方式制成印版、印版后处理设备及相关辅助设备的分类。
2术语和定义
下列术语和定义适用于本文件。
2.1
印前设备 prepress equipment 印前工艺所需的设备及其辅助设备。 平版制版设备 flexographicplatemakingequipment 通过计算机及印艺流程软件，将原稿上的图文信息数字化处理后，直接在印版（或软片）上进行扫
2.2
描成像，经过化学处理或免化学处理方式制成印版（软片）的设备；通过软片与印版复合后，进行二次曝光处理，再经过化学处理或免化学处理方式制成平版的设备。适用于平版制版。 2.3
凸版制版设备reliefplatemakingequipment 用于直接或间接制成凸版的设备。
2.4
柔性版制版设备flexographicplatemakingequipment 通过计算机及印艺流程软件，将原稿上的图文信息数学化处理后：直接在单张或套简柔性版上进行
激光成像，形成柔性印版的设备：或通过在软片上先形成影像，然后进行曝光、冲洗、干燥、后曝光等加工步骤，制成柔性版的设备。适用于柔性版制版。 2.5
孔版制版设备 stencil plate making equipment 用于直接或间接制成孔版的设备。
2.6
网版制版设备screenplatemakingequipment 通过计算机及印艺流程软件，将原稿上的图文信息数字化处理后，直接在网版（或软片）上进行扫
描成像，经过化学处理或免化学处理方式制成网版的设备；通过绷网、涂布、晒版、显影、干燥等加工步骤制成网版的设备。适用于网版制版。
1 JB/T11946—2014
2.7
凹版制版设备gravureform-makingequipment 通过计算机及印艺流程软件，将原稿上的图文信息数字化处理后，直接在凹版滚筒上进行雕刻加工，
或经后腐蚀处理形成凹版的设备；或通过在软片上先形成影像，再经覆膜、曝光、化学处理等加工步骤制成凹版的设备。适用于凹版制版。 2.8
过桥 connecting unit 过桥是指把印版从一个设备传送到另一个设备的中间设备。
3 类别划分原则
印前设备的类别以印刷机为实施印刷所能适应图文载体、成像原理、印前设备适用的版材类型及结构特征进行分类。
4类别划分
4.1平版印刷印前设备 4.1.1直接平版制版设备
划分如下：
按制版设备适用版材类型划分为： ·铝基版制版机： ·热敏制版机；，高感度预涂感光版（PS版）制版机： ·光敏制版机： ·喷墨制版机。 ·聚酯版制版机。 按印版载体的结构型式划分为： ·平台型制版机： ·内滚筒型制版机； ·外滚筒型制版机。 按制版设备的光源或成像物质划分为： ·红外半导体激光作为光源的制版机； ·蓝紫半导体激光作为光源的制版机： ·红半导体激光作为光源的制版机； ·喷墨制版机。
4.1.2间接平版制版设备
划分如下：
软片输出设备： ·激光照排机：
·外鼓式激光照排机： ·绞盘式激光照排机。
2 JB/T11946—2014
·喷墨菲林输出机。 ·软片显影机。 预涂感光版（PS版）晒版机： ·卧式晒版机； ·立式晒版机。 一制版照相机。 一冲洗设备： ·热敏版/高感度预涂感光版（PS版）冲洗机（带制冷装置）； ·光敏版冲洗机（预热）： ·预涂感光版（PS版）冲洗机： ·免化学处理冲洗机； ·无水印刷冲版机。 一自动供版器： ·单版盒自动供版器； ·多版盒自动供版器。 过桥： ·直联过桥； ·转向过桥。 自动收版器。
4.1.3 平版制版辅助设备
划分如下：
烤版机： ·箱式烤版机：
·立式烤版机： ·卧式烤版机。 ·连续式烤版机。 留版机。
一看版台。
打孔及弯版机： ·手动打孔机； ·电动打孔机； ·气动打孔机； ·手动弯版机； ·电动弯版机； ·打孔弯版机。 打样机： ·平版印刷打样机：
-
·自动平版印刷打样机： ?半自动平版印刷打样机。 ·数字打样机。 JB/T11946-2014
4.2 2凸版印刷印前设备 4.2.1柔性版印刷印前设备 4.2.1.1直接成像柔性版制版设备
划分如下：
按制版机适用印版类型划分为： ·激光掩膜烧蚀柔性版制版机；激光雕刻数字化柔性版制版机； ·激光烧蚀柔性版套筒制版机； ·激光雕刻柔性版套筒制版机。 -按柔性版载体的结构型式划分为： ·外滚筒型柔性版制版机； ·内滚筒型柔性版制版机； ·平台型柔性版制版机。 按柔性版制版机的光源或成像物质划分为： ·红外半导体激光器作为光源的柔性版制版机： ·YAG激光器作为光源的柔性版制版机： ·CO2激光器作为光源的柔性版制版机。
4.2.1.2间接成像柔性版制版设备
划分如下：
软片输出设备： ·激光照排机：，外鼓式激光照排机：绞盘式激光照排机。 ·喷墨菲林输出机。 ·软片显影机。 二次曝光柔性版制版机： ·液体感光树脂版制版机： ·固体感光树脂版制版机； ·一体平洗柔性版制版机； ·连线式柔性版制版机。 二次曝光柔性版曝光机： ·液体感光树脂版冲洗后曝光机； ·感光树脂版后曝光机。 二次曝光柔性版冲洗机： ·液体感光树脂版冲洗机； ·固体感光树脂版冲洗机。 -柔性版烘版箱。 贴版机。
4.2.2 2刚性版印刷印前设备
划分如下：
4 JB/T11946-2014
软片输出设备： ·激光照排机：，外鼓式激光照排机：绞盘式激光照排机。 ·喷墨菲林输出机。 ·软片显影机。 液体烤板机。 铜锌版晒版机。 铜锌版冲洗机。 搅拌式锌版无粉腐蚀机。 搅拌式铜版无粉腐蚀机喷淋式无粉腐蚀机。 铜锌版刚切机。
3孔版印刷印前设备
4.3
4.3.1 网版印刷印前设备 4.3.1.1 直接网版制版设备
划分如下：
按网版载体的结构型式划分： ·圆网制版机； ·平网制版机。 按网版制版机的光源或成像物质划分： ·蓝紫半导体激光器作为光源的制版机：； ·喷墨制版机。
4.3.1.2间接网版制版设备
划分如下：
软片输出设备： ·激光照排机： ·外鼓式激光照排机； 、绞盘式激光照排机。 ·喷墨菲林输出机。 ·软片显影机。
一网版晒版机：
·卧式网版晒版机： ·立式网版晒版机。 网版冲洗机。 网版烘干箱： ·卧式网版烘干箱； ·立式网版烘干箱。 -网版涂布机。
