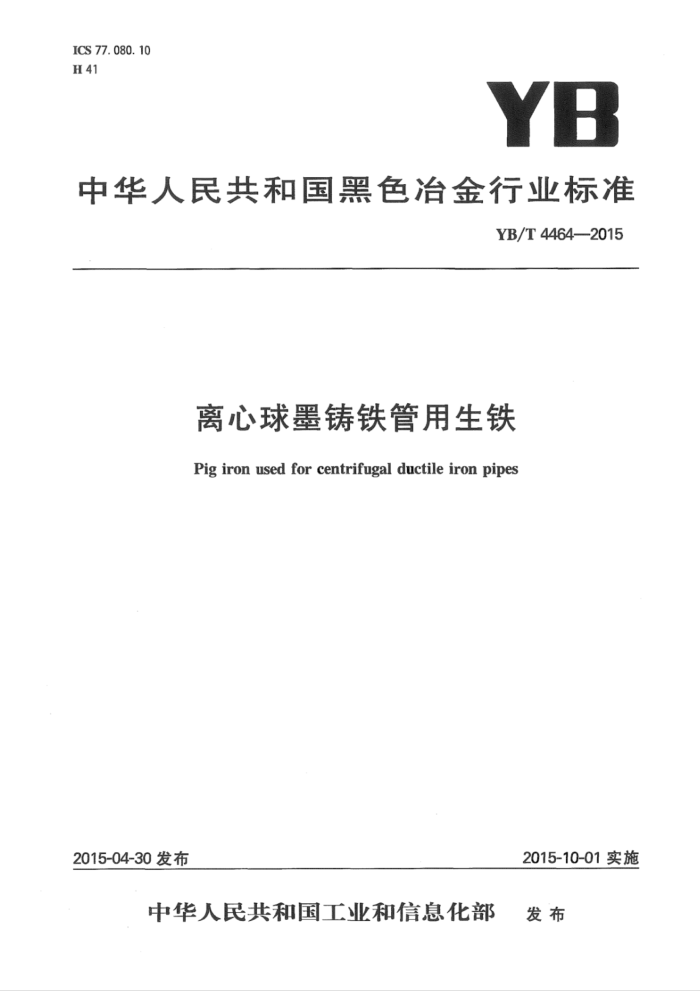

ICS 77.080.10 H 41
YB
中华人民共和国黑色冶金行业标准
YB/T 4464—2015
离心球墨铸铁管用生铁
Pig iron used for centrifugal ductile iron pipes
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部 发布 YB/T4464—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。 本标准起草单位：安钢集团永通球墨铸铁管有限责任公司、繁昌县金科机电科技有限公司、中国铸造
协会铸管及管件分会、冶金工业信息标准研究院。
本标准主要起草人：叶斌、孙涛、王海玲、俞学林、俞学敏、芮开丰、薛纪二、胡家驷、陈自斌。 本标准为首次发布。 YB/T4464—2015
离心球墨铸铁管用生铁
1范围
本标准规定了离心球墨铸铁管用生铁的技术要求、试验方法、检验规则、运输和质量证明书。 本标准适用于离心球墨铸铁管用生铁、铁液。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T 223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T223.29 钢铁及合金铅含量的测定载体沉淀-二甲酚橙分光光度法 GB/T 223.47 钢铁及合金化学分析方法载体沉淀-钼蓝光度法测定锑量 GB/T223.48 钢铁及合金化学分析方法 半二甲酚橙光度法测定铋量 GB/T223.50 钢铁及合金化学分析方法苯基荧光酮-溴化十六烷基三甲基胺直接光度法测定锡量 GB/T223.53 钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.80 钢铁及合金铋和砷含量的测定氢化物发生-原子荧光光谱法 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金 总碳含量的测定感应炉燃烧后红外吸收法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）
3技术要求 3.1牌号及化学成分 3.1.1生铁的牌号由代表“球”“管”字汉语拼音的首位字母QG和代表硅含量的数字组成。 3.1.2离心球墨铸铁管用生铁牌号及化学成分应符合表1的规定。
表1离心球墨铸铁管用生铁牌号及化学成分牌号
%（质量分数）
QG12
QG10
≥3.80
c Si
>0.50~1.00
>1.00~1.40
≤0.20 >0.20~0.50 ≤0.050 >0.050~0.080
1组 2组 1级 2级 1类 2类
Mn
基本元素
P
≤0.015 >0.015~0.030
s
1 YB/T4464—2015
表1 离心球墨铸铁管用生铁牌号及化学成分（续）牌 号
QG12
QG10
1档 2 档
≤0.050 >0.050~0.080
Ti Cu Cr V Sn Sb Pb As Bi
<0. 07 <0. 05 <0. 03 <0. 02 <0. 002 <0.002 <0. 02 <0. 001
合金及杂质元素
注：合金及杂质元素总含量：ZT=Ti%+Cr%+Sn%+V%+Sb%+Pb%+As%+Bi%<0.1%。 3.1.3各牌号生铁必须做含碳量的分析。 3.1.4需方对生铁化学成分有特殊要求时，由供需双方协商规定 3.2交货状态
各牌号生铁应以铁块或铁液形态交货。 3.3块重 3.3.1当生铁铸成块状时，各牌号生铁应铸成单重2kg～7kg的小块，而大于7kg与小于2kg的铁块之和，每批中应不超过总重量的10%。 3.3.2根据需方要求，可供应单重不大于40kg的铁块。同时铁块上应有1道～2道深度不小于铁锭厚度三分之二的凹槽。 3.4表面要求
铁块表面要洁净，如表面有炉渣和砂粒，应清除掉，但允许附有石灰和石墨。 试验方法
A
4.1 取样
取样按GB/T20066规定执行。 4. 2 化学分析方法
离心球墨铸铁管用生铁化学分析方法应符合表2的规定，
表2 离心球墨铸铁管用生铁化学分析方法元素
序号 1 2 3 4 5 6 7
分析方法
c S P Si Mn Ti Cu
按GB/T223.85和GB/T20123规定进行按GB/T223.86和GB/T20123规定进行
按GB/T223.59规定进行按GB/T223.5规定进行按GB/T223.64规定进行按GB/T223.17规定进行按GB/T223.53规定进行
2 YB/T4464—2015
表2 离心球墨铸铁管用生铁化学分析方法（续）
分析方法按GB/T223.12规定进行按GB/T223.14规定进行按GB/T223.50规定进行按GB/T223.47规定进行按GB/T223.29规定进行按GB/T223.80规定进行按GB/T223.48规定进行
序 号 8 9 10 11 12 13 14
元 素 Cr V Sn Sb Pb As Bi
5 检验规则 5. 1 生铁质量的检验由供方技术监督部门进行。 5. 2 生铁的组批按GB/T20066规定执行，按批检验。
运输和质量证明书 6.1 生铁或铁液的运输、装卸、堆放由供需双方协议规定。 6. 2 每批交货的生铁或铁液，应附有证明生铁或铁液符合订货合同和本标准要求的质量证明书。 6. 3 质量证明书中应注明：
6
a) 订货合同号； b) 牌号、重量； c) 生产日期、炉次、档、组、级、类； d) 化学成分分析结果； e) 本标准编号。
